Codesys软件做EtherNET/IP主站与HT3S-EIS-MDN网关通讯步骤

1. 打开codesys软件，新建项目，选择标准项目

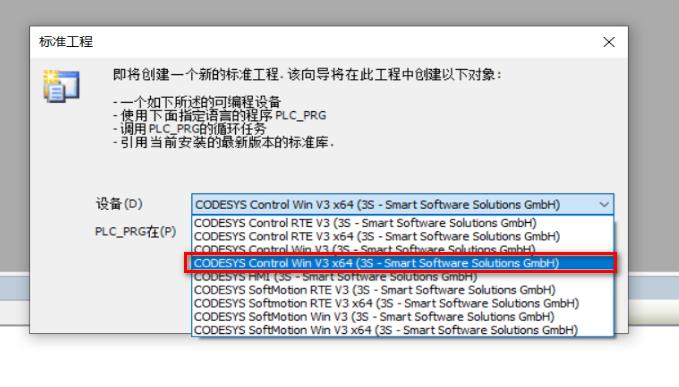

2. 进入界面后选择CODESYS Control Win v3 x64 ，点击确定。

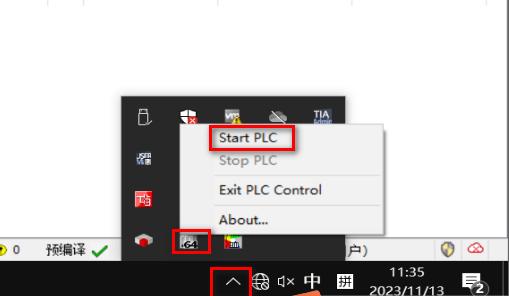

3.在桌面找到显示隐藏图标，找到如下图所示图标，右击在弹出的窗口选择Start PLC。

4.启动后双击Device（1），出来界面后，可选择（2）或（3）进行运行。

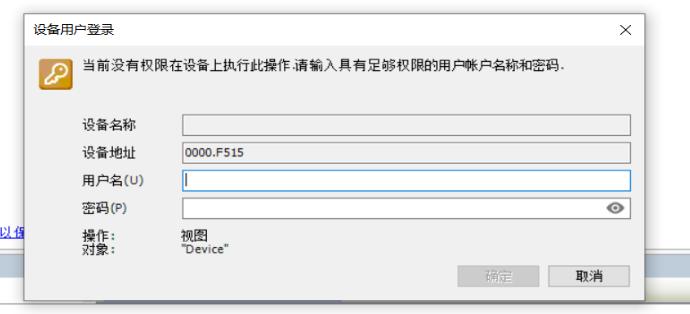

启动后会弹出登录界面，账号和密码为软件初次登录设置的。

登录进去，他就会显示已激活，

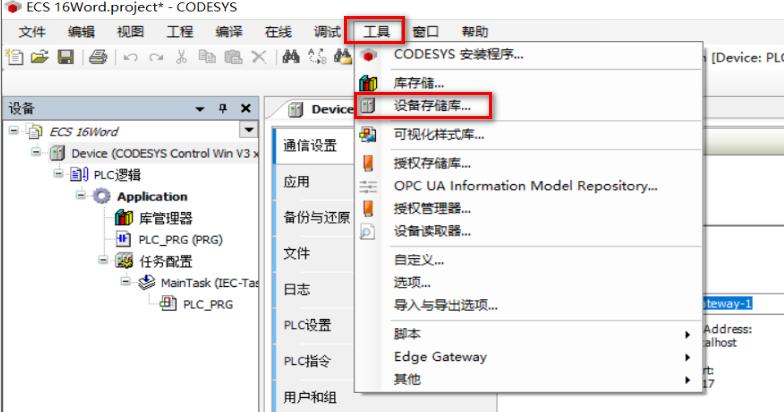

6.导入网关EtherNET/IP的xml文件，找到工具-设备存储库 打开

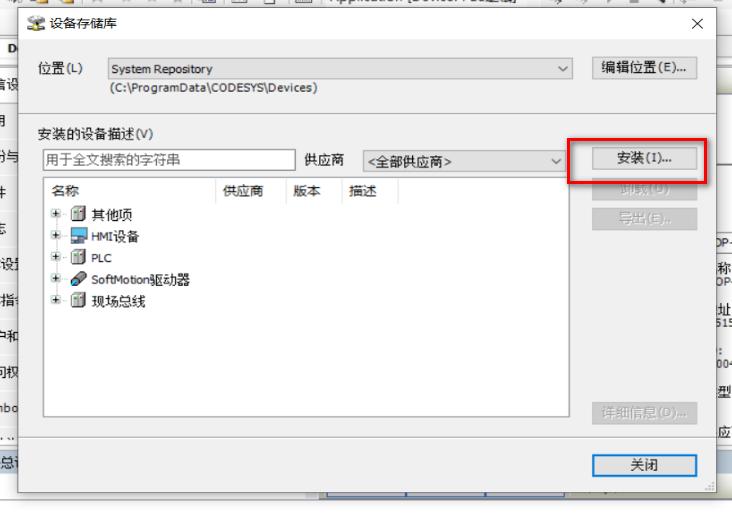

在弹出的界面上选择安装

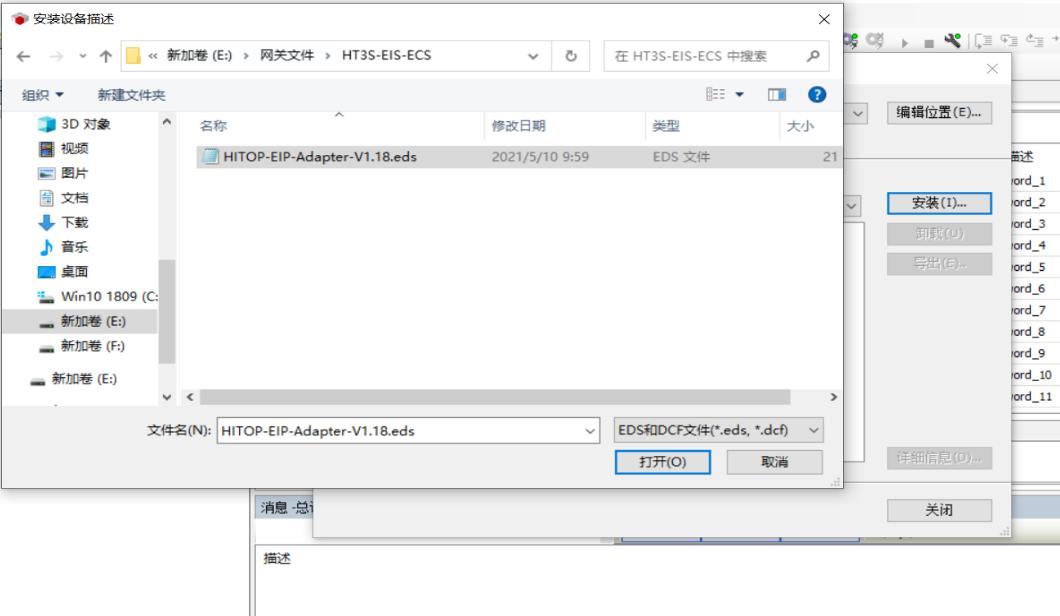

弹出的界面选择网关的eds文件，在类型的地方也要选择EDS文件类型

7.添加EtherNET/IP主站，在主界面设备处找到Device右击-添加设备

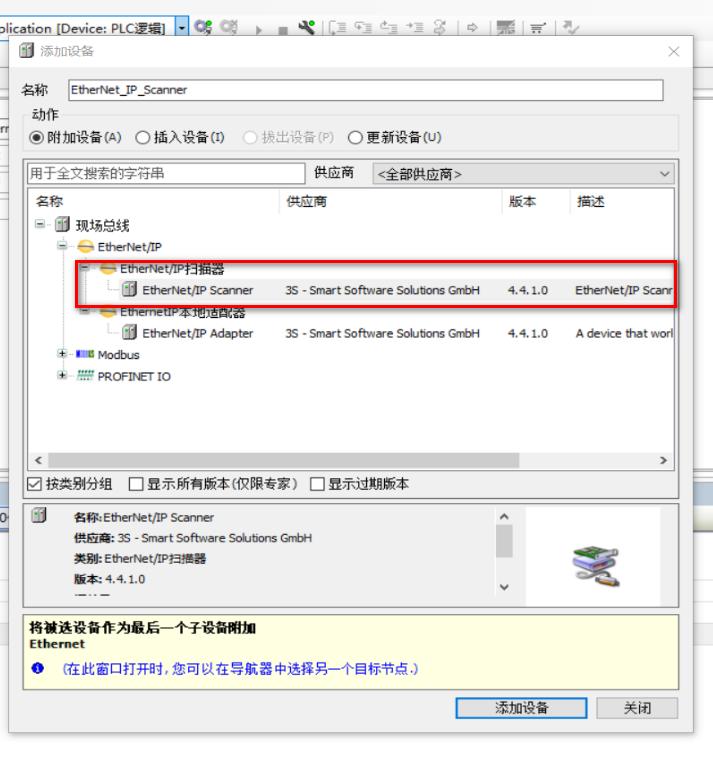

在弹出的界面找到现场总线，在里面选择EtherNET/IP， 然后下一级选择主站，打开后选择以太网适配器，进行添加到设备。

8.添加进的主站需要选择网络接口，主站添加扫描器或者适配器后，可以直接添加网关的输入输出，需要与网关配置的ip一致，也可直接进行扫描。

（1） 网关直接进行扫描

右击主站扫描器，然后选择添加设备，在主站上添加EtherNET/IP扫描器

添加后，右击EtherNET/IP，选择扫描设备

扫描出来的设备需要 复制所有设备到工程

复制到工程后找到添加的设备，双击，在打开的界面找到连接，删掉现在已有连接，然后添加连接，使用通用连接（自由配置），添加后再设置为使能1

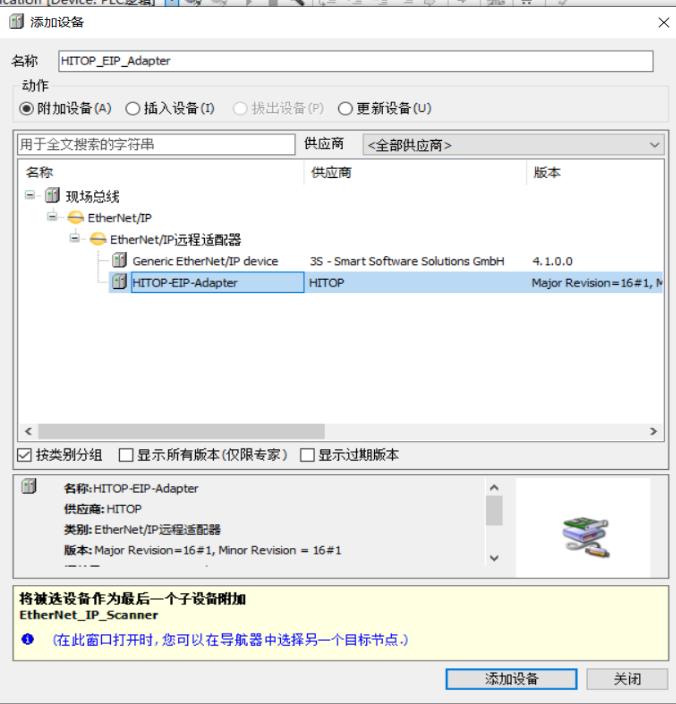

（2） 右击EtherNET/IP，选择添加设备，选择网关的eds添加到主站，再然后进行直接添加连接，ip需与网关设置的一致。

选择网关的.eds文件HITOP_EIP_Adapter

添加到总线后需要设置连接的ip

然后再点击连接，在打开的界面找到连接，删掉现在已有连接，然后添加连接，使用通用连接（自由配置），添加后再设置为使能1

9.登录进行运行模拟

在界面上上找到登录

登录进去，下载运行

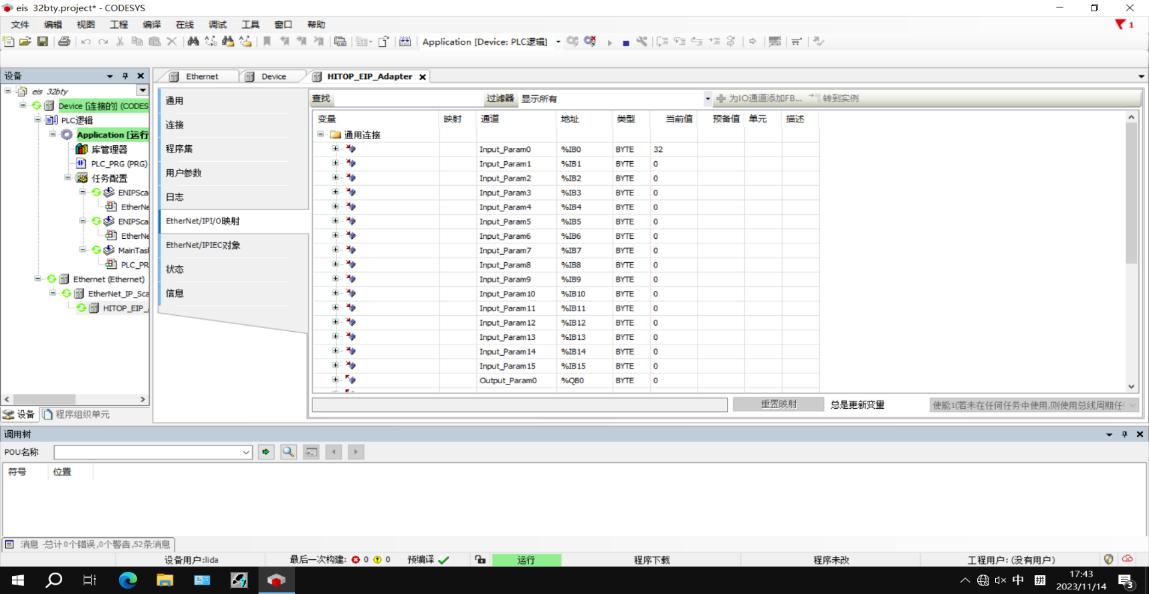

运行后
