交流电机测试系统—产品说明

交流电机试验系统是基于虚拟仪器的网络化测控系统，介入到电机装配质量及技术性能综合评价的环节，为电机性能提供精确的测试数据，帮助电机设计师提升电机品质。测试系统由试验电源、动力开关屏柜、智能仪器、信号传感装置、功率测量模块、网络数据库和试验软件组成，试验对象涵括所有交流高低中压异步电动机。

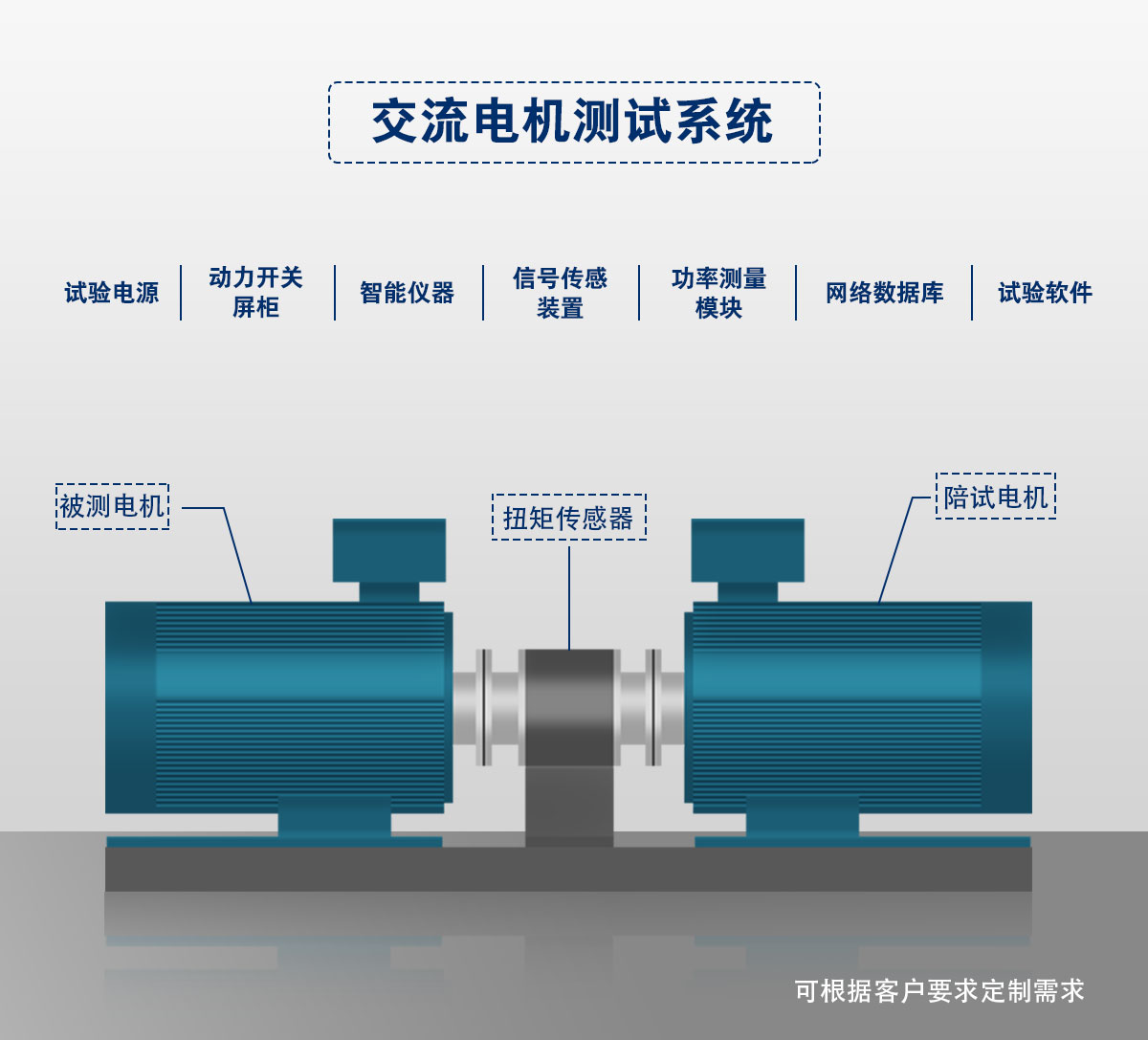

交流电机测试系统—系统组成

进线电源柜、中间变压器、被试变频电源、陪试变频电源、正弦波滤波器、测试接线柜等动力设备；

陪试电机、试验平板（铸铁平台）、测试工装、安装防护设备等机械设备；

电量传感器、扭矩传感器、振动传感器、温度传感器、功率分析仪等传感器和智能外设；

工控机、显示器、打印机、I/O单元等；

所有操作和报告输出均由上位机软件完成。

交流电机测试系统—试验项目

出厂试验项目：绝缘电阻的测定、冷态直流端电阻和相电阻的测定、工频耐电压试验、匝间冲击耐电压试验、空载试验、堵转试验。

型式试验项目：绝缘电阻的测定、冷态直流端电阻和相电阻的测定、工频耐电压试验、匝间冲击耐电压试验、空载试验：空载电流和空载损耗的确定、铁损和风摩损的确定。堵转试验：堵转电流和堵转转矩的确定。热试验、负载特性试验：损耗分析、效率的确定。最大转矩的测定、最小转矩的测定、短时过转矩试验、超速试验。

选配试验：转动惯量的测定、转子电压的测定（绕线式转子电机）、噪声的测定、振动的测定、轴电压的测定、轴承电流的测定。

                                                                                                                   可根据用户要求定制其他试验项目
