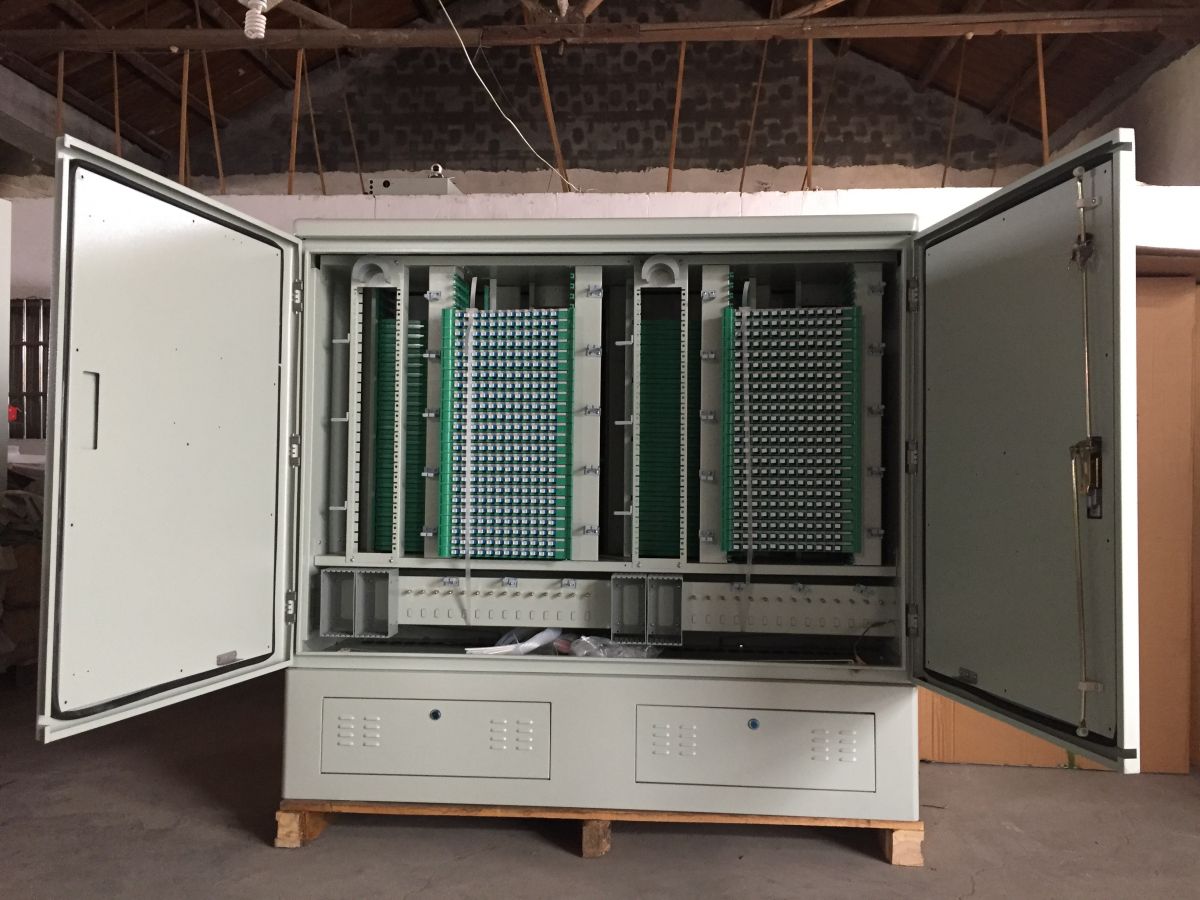

不锈钢光缆交接箱产品说明

一、概述
不锈钢室外光缆交接箱是我公司研制的一种高容量的光缆终端设备，用来连接主干线光缆与配线光缆的接口，具有光纤的熔接、存储、终端及调度等功能。广泛用于光纤局域网、综合数据网、CATV网等光传送网络中光缆与配线光缆节点处的接口设备。
二、主要技术指标
2.1 工作环境：
工作温度：-45℃-+85℃（室外型）
相对湿度：≤95％（+40℃）（室外型）
大气压力：70～106kPa
2.2 连接器技术指标：
连接器衰耗(包括插入互换和重复)≤0.5dB
互换性附加损耗≤0.2dB,  重复性附加损耗≤0.2dB
回波损耗应达到：≥45 dB
插拔耐久性寿命>1000次;
机架高压防护地与机架绝缘电阻≥1000MΩ/500VDC
2.3 高压防护接地装置
耐电压水平：
接地装置与箱体金工件之间的耐电压水平不小于3000VDC/1min不击穿无非弧。
高压防护接地装置与光缆中金属加强芯及金属挡潮层及铠装层相连，地线的截面积应不小于6平方毫米。
绝缘电阻：
接地装置与箱体金工件之间的绝缘电阻应不小于2x104兆欧，试验电压为直流电500VDC。
2.4  适用性
采用符合GB/T 7424和GB/T 11819标准规定的带状和非带状光缆光纤。
标称工作波长：850nm 、1310nm、1550nm。
三、功能特点
1、我公司研发的光缆交接箱设计分为光缆固定区、光缆直熔区、上进缆走线管理区、熔接和配线一体化的模块安装区、下走线管理区、余长跳线盘绕管理区和选配的盒式分光器安装区共七个区域。
2、箱体材质采用1.5MM不锈钢材料和夹层中增加隔热棉的双层加工工艺，按不锈钢原材料不同分别表面采用拉丝处理或静电喷塑工艺，保证箱体的耐腐蚀型，外表美观。
3、采用封闭柜式结构，门锁采用三点安全设计和外加挂锁的安全保护措施，增加了防盗性和箱体的密封性，可避免人为的对光缆的成端和配线进行物理破坏，保护避免光纤、光缆的受损。
4、通过一体化模块上下分层设计成功地集熔接和配线为一体，配置灵活，抽屉式操作简单、方便。
5、全正面操作，外缆、跳纤、尾纤和直熔区分区管理，布局合理，清晰美观，并可实现光缆的直通和盘储功能。
6、模块的适配器设计为FC、SC、LC等多种适配器快速安装方法，模块的适配器呈30℃排布，即保证了跳纤的弯曲半径≥40mm,又可避免激光灼伤人眼。
7、光缆由箱体底部进缆孔引入箱体固定、接地和保护光缆及缆中纤芯不受损伤，光缆金属部分与固定支架绝缘，固定后的光缆金属护套及加强芯可靠连接高压防护接地装置。
8、多余长跳线走线可由垂直走线槽管理盘绕，优化走线布局。
9、光纤尾纤、跳线标识清楚。
