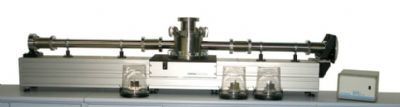

PGS/PGM 1000真空紫外光谱仪

产地:法国

索取资料及报价

产品介绍

产品简介

PGS/PGM 1000光谱仪凭借优异的消像差设计，可实现一机两用，配合单通道探测器作为单色仪，配合CCD使用作为摄谱仪。光路由一片消像差平面光栅和一片超环面镜组成，为紫外光谱分析优化设计。掠入射光路设计将可探测波长拓展到软X射线，与此同时，摄谱仪模式下焦平面垂直于出射光轴，使CCD上接受的光通量大化。

技术特点

HJY的消像差平面光栅结合超环面镜，同时兼顾高分辨率和低像差。

在轴设计，光路易准直。

出射光直射CCD表面，光通量大。

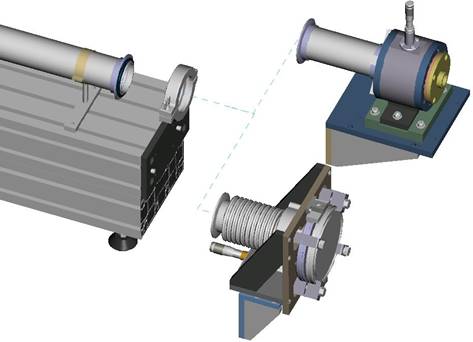

只需更换出射狭缝和法兰，即可实现单色仪和摄谱仪之间的切换，一机两用。

支持超高真空10^-9mbar，可接入同步辐射装置。

光谱范围覆盖到4nm，4-16nm具有超高分辨率

典型应用

紫外可调滤波/光源

激光高次谐波

等离子体物理研究

X射线光电子能谱

EUV光源表征

技术指标

三块标准光栅可选
54403130 (仅提供母光栅)	3600gr/mm 光栅，光谱范围：4-16nm (77-310 eV) 出射端线色散: 0.2-0.5nm/mm 平均分辨率: 0.05nm

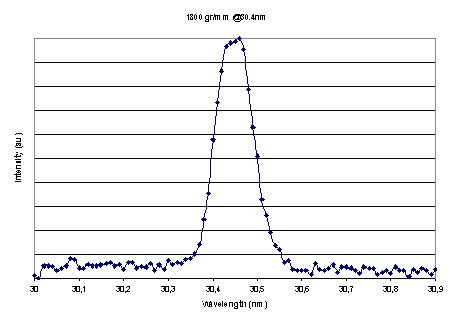

54402130	1800gr/mm 光栅，摄谱仪模式下光谱范围：8-32nm(39-155eV) 或 7-32.5nm 出射端线色散：0.04-0.1nm/mm 平均分辨率：0.1nm
54401130	550gr/mm 光栅，摄谱仪模式下光谱范围：30-125nm (10-41eV) 或26-126nm 出射端线色散：0.08-0.3nm/mm 平均分辨率：0.3nm
光学设计	HJY平面光栅加超环面镜光路设计
焦长	1000 mm
孔径	f/48
分辨率	低至0.02nm
波长驱动	步进电机，USB2.0接口
高真空	10^-6 mbar
真空泵法兰	DN63 LF
狭缝	测微狭缝
阵列探测器法兰	DN100CF/ICF152
可选项:
狭缝	固定或内置可切换狭缝
超高真空	10^-9 mbar配备DN100CF 真空泵法兰和DN40CF真空计法兰

附件

前镜腔，配备两块超环面镜，实现光源和单色仪之间的光学匹配

后镜腔，配备两块超环面镜，实现单色仪和样品室之间的光学匹配

样品室，可搭载4块直径不大于25mm的样品

偏振插片

制冷机，低至4K

真空泵
