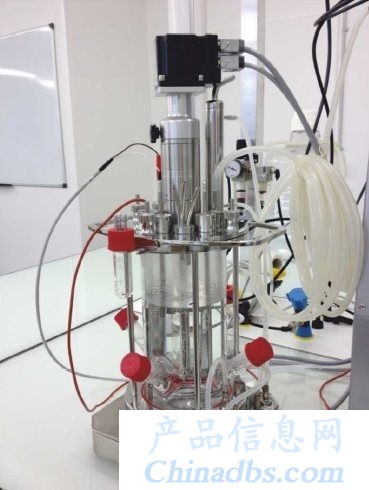

Sysbiotech实验室规模生物反应器

Sysbiotech实验室规模发酵罐/生物反应器注重于质量和多功能性。容量可从250ml至10L，材质可为高压灭菌玻璃或一次性塑料，应用于培养细菌或细胞。所有的生物反应器都能符合cGMP标准。

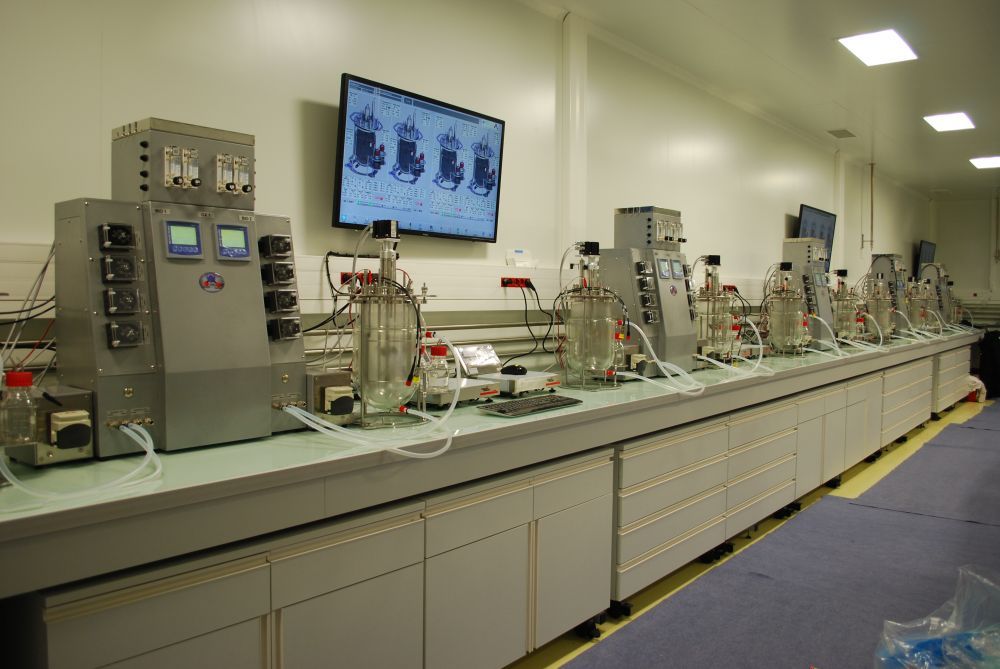

独特的控制器设计可以完成两个培养罐的平行或连续培养，节省实验室空间并简化相关操作。

罐体容量的多种选择能适应不同阶段的实验需求：

250ml 3L

500ml 7L

1，5L 10L

2L

所有容量的罐体都有通用相关配件：无菌取样系统、回流冷凝器、旋转过滤器、温度电极、液位电极、pH电极、溶氧电极、氧化还原电极、浊度电极或者磁力搅拌。

温度控制

Sysbiotech实验室规模生物反应器有四种控制罐体温度的方式，每个方式有自己的优点：

250ml和500ml的小罐温度控制是通过罐底部的特殊加热板实现的。这既能节省成本同时也很好的保证了整个培养罐的温度均一性

1，5L-3L容量的罐体温度是由放置于培养罐中的空心加热管控制的。将水或者其他热载体放入加热管里，这样除了加热还能冷却培养液以达到更精准的温度控制。

一次性塑料罐通过包裹在罐体外部的电热毯来控制温度。由于电热毯的高效率发热，能持久地保持罐体温度并对温度的变化做出快速的反应。

对于10L以上的大罐双层夹套水浴加热，能有效控制温度。整个培养液与管壁之间都会进行热传递以保证有效地升温和温控的精准。

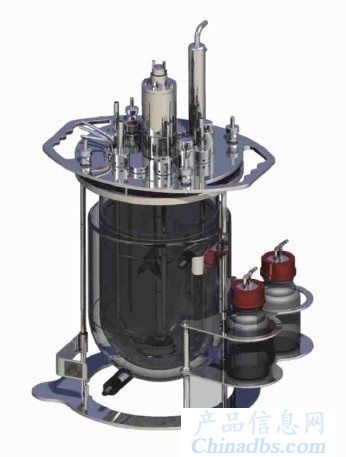

瓶顶板和感应器

· Sysbiotec生物反应器的顶板设计具有显著的独特性。所有容量的顶板都是由电抛光的不锈钢316L制成，还有12个同样直径的接口围成一个圈。每个接口由如下应用：

· 泡沫感应器接口

· 冷凝器接口

· 添加剂供应接口

· 表面及深层通气接口

· 取样接口

· 温度、pH、pO2、氧化还原电极接口

· O2、CO2、N2、NH3的通气接口（表面或深层通气）

· 多余接口

由于接口的特殊设计，可以在不同尺寸的反应器中使用同样长度的pH和DO电极。即使在最小的反应器上都能安装上标准电极

搅拌系统

搅动系统端口位于顶板的正中。传动适用于所有尺寸的反应器，可无极调速至最高搅拌速度，2000RPM。

独特的设计使得电机无需维护，操作简便同时不需要特殊工具既可安装和移除。

反应器的密封可采用机械密封或磁力搅拌。无论哪种都能保证无菌操作。

可安装Rushton、Marine impellers或者轴向流的斜叶轮。

通风

根据您的实验要求，Sysbiotec反应器可最多提供五种气体（空气、O2、CO2、N2或NH3）的供气。通气系统为浮子流量计或者自动的质量流控制器(MFC)。MFC使得气体混合实现最大精度控制。

排气在冷凝器中冷却以后通过排气过滤器排出。

为了控制废气O2/CO2的浓度可以安装气体分析器。

蠕动泵

可以安装不限数量的蠕动泵以满足补料，控制pH，酸和碱、消泡和取样应用。所有的蠕动泵都可纳入C-Bio控制系统以设定剂量并确保更精确的控制操作。

控制系统

不论反应器的容量多少，所有反应器都搭配一套工业级别的控制系统。这套控制系统可同时控制16个模拟参数（如，pH、pO2、温度）和32个电子数据（蠕动泵、流量计、马达）。这套控制器可以同时独立控制2个反应器。

--两个旋转过滤器或质量流量计在前面的控制板

--四台蠕动泵在边栏上

--6个参数控制设备（温度、pH、pO2、氧化还原作用、泡沫、液面监测器）

8台旋转过滤器和/或者质量流量计在前面的控制板上

8台蠕动泵在边栏上

分量和控制高达28个参数

分析细胞状态、光密度或者气体分析的设备。

C-Bio软件整合并监测了所有采集的数据。

C-Bio软件

C-Bio软件在LabWindows平台下编译。因此C-Bio软件可以安装在Windows XP和Windows 7操作系统下，也可以在安卓系统的移动设备上用远程存取操作。

内置的Wi-fi模块使您只需用户名与密码登陆后就可以在世界任何地方远程控制并监测发酵过程。

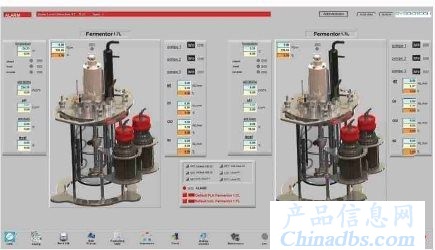

C-Bio软件有简单和直观的界面，可方便获取控制器数据并进行电极校准，设置闹钟并无需特别的编程知识即可创造sequences软件，通过sequences即可个性化您的工艺程序，所有重要的实验参数都能得以体现。

所有的发酵数据是在独立的电子记录中收集并保存，这将显示在一定时间内每个参数的数值和动态。也能在一个屏幕上比较以前进行的几个发酵数据。所有收集数据都能传到U盘或者硬盘。

系统是通过一体式电脑（包括触摸屏、键盘和鼠标）控制的。一体式电脑安装于固定支承板，并连接英特网，以实现各种软件功能。

C-Bio主要功能

- 用户管理: 3个访问级别，操作员，工程师和管理员

- 启动批次数据采集

- 创建序列，系统最多可以同时操作8个序列，计算机最多可以储存100个序列

- 创建预置程序，以图形方式为某一控制器创建设定值曲线图

- 数据可以以 .CSV格式导出，并使用EXCEL处理结果

- 数据查询曲线。可同时呈现12条曲线。

- 创建公式 (KLA， OTR， OUR， CER， ...)并在线计算。记录100个不同公式

-审查跟踪，每步操作都记录在数据库中

- 控制模式：监控，数字直接控制，级联控制，运算控制

C-Bio经过多层用户的控制系统，不同权限可使用不同的功能。

操作者拥有以下功能权限：

- 使用控制系统

- 校准DO和pH电极

- 开启或关闭sequences功能

- 修改sequences程序

- 查看sequences的内容和状态

- 在记录顺序里修改登录用户名单

- 查看闹钟和活动

- 修改能登录的用户名单

- 批量开关

- 程序开关

- 查看登录文件单

- 查看数据输出单

- 趋势工作

- 紧急停止

工程师，高级功能：

- 修改控制器的配置

- 校准所有的控制器

- 修改sequences

- 建立新的程序

- 改闹钟记录

- 备份和恢复数据系统

- 改系统的配置

- 改维护系统的功能

- 改计算页

系统管理员，除了工程师的功能外还能编辑和修改所有用户的密码。

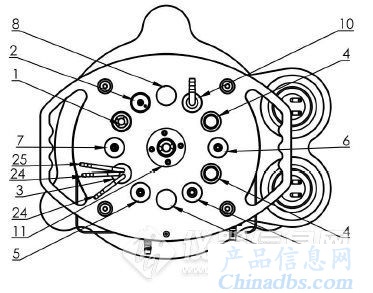

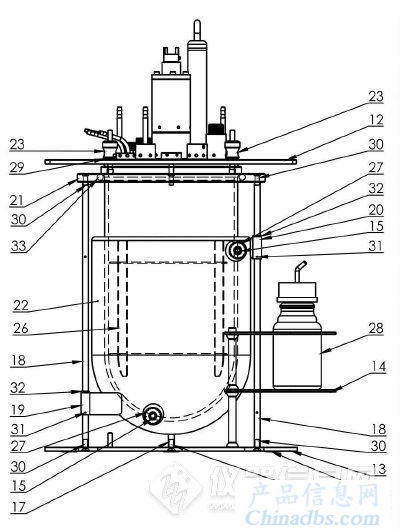

略图：

1. 隔膜端口

2. 泡沫感应器端口

3. 额外端口

4. 溶氧/氧化还原电极端口

5. 接种端口

6. 表面/喷雾通风端口

7. 取样端口

8. 端口塞

9. 温度电极端口

10. 冷凝器

11. 搅拌设备

12. 设备顶板

13. 瓶底板

14. 额外的反应器支架

15. PTFE束帆索

16. 平底

17. 瓶支架管

18. =17

19. 夹套底部的保护

20. 夹套顶部的保护

21. 瓶顶底部

22. 带夹套的瓶子

23. 反应器顶部锁扣

24. 额外的管子

25. =24

26. 反应器隔板

27. 夹套注水接口

28. pH控制电极

29. 顶盖清洗

30. 反应器的固定螺母

31. 夹套接头保护片

32. O型圈

顶盖的O型圈
