氙灯光源
短弧氙灯又称球形氙灯，是一种具有极高亮度的电光源，色温为6000K 左右，光色接近太阳光，具有亮度高、发光区域小、显色性好等特点。

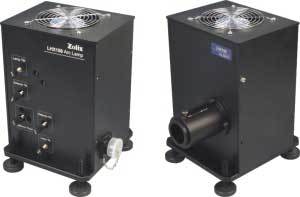

150W氙灯光源(型号：LSXS-150)
| 主要特点 ● LSH-X150氙灯光源室采用大口径优质紫外石英双聚焦透镜，提高光收集效率 ● 光源室采用背面光反射镜结构，光收集效率提升50%以上 ● 光源室光轴高度：134-154mm可调 ● 光源输出平行光光斑直径：38mm ● 光谱范围：200-2500nm（250-1800nm） ● 色温达到6000K，接近太阳 ● 制冷方式：风扇制冷 |
| LSH-X150氙灯光源室 |
| ● 光源室内置触发器，避免光源室与电源之间传递高压造成安全隐患 ● 配合LSP-X150型氙灯高稳流电源，输出光不稳定度： 0.5% ● LSP-X150型氙灯电源额定输出功率：150W ● LSP-X150电流调节范围：7-9.5A ● LSP-X150电流稳定度： 0.05%（@8.5A） ● LSP-X150输入电压：110/220V AC ±10% |
| LSH-X150氙灯光源室 |
150W 进口氙灯灯泡规格表
| 型号 | 灯泡类型(W) | 电流(A) | 电压(V) | 典型光通量(lm) | 典型光强值(cd) | 典型亮度值(cd/mm2) | 发光区域尺寸(mm) | 平均寿命(hour) | 灯泡外径(mm) |
| LSB-X150AOF | 150 | 8.5 | 17.5 | 2900 | 290 | 200 | 0.5×1.6 | 2000 | 20 |
| LSB-X150AUV | 150 | 7.5 | 20 | 3000 | 300 | 150 | 0.5×2.2 | 2000 | 20 |
500W氙灯光源室(型号：LSXS-500)
| 主要特点 ● LSH-X500氙灯光源室采用大口径优质紫外石英双聚焦透镜，提高光收集效率 ● 光源室采用背面光反射镜结构，，光收集效率提升50%以上 ● 光源室光轴高度：134-154mm可调 ● 光源输出平行光光斑直径：46mm ● 光谱范围：200-2500nm（250-1800nm） ● 色温达到6000K，接近太阳 ● 内置触发器，避免光源室与电源之间传递高压造成安全隐患 ● 制冷方式：风扇制冷 ● 配合高稳流电源，输出光不稳定度： 1% ● LSP-X150型氙灯电源额定输出功率：500W，输出电流： 28A，电流稳定度： 0.05%（@28A），输入电压：220V AC ±10% |
| LSH-X500氙灯光源室 |
背面光反射镜结构 |
| LSB-X500AOF |
500W进口氙灯灯泡规格表
型号 | 灯泡类型(W) | 电流(A) | 电压(V) | 典型光通量(lm) | 典型光强值(cd) | 典型亮度值(cd/mm2) | 发光区域尺寸(mm) | 平均寿命(hour) | 灯泡外径(mm) |
LSB-X500AOF | 500 | 28 | 17 | 14500 | 1450 | 400 | 0.9×2.5 | 2000 | 35 |
光源室配件
| 根据氙灯光源的不同应用需求，我公司可提供不同的光源室附件选择；这些附件同时也可以用于其它类型的LSH 系列光源室，如溴钨灯、氘灯等。选择时需要注意接口的匹配性，建议与公司销售部联络。 |
|
|
|
| 耦合透镜-LHL 提供f/1，f/4，f/7和f/10等四种标准f/#的耦合石英透镜， 匹配“谱王”和“影像谱王”系列的光谱仪。 LHL36Q-F#：适用于150W氙灯光源室（LSH-X150） LHL50Q-F#：适用于500W氙灯光源室（LSH-X500） |
|
|
| 滤光片座-LHF 提供50×50mm方形滤光片安装座。 LHF36：适用于150W氙灯光源室（LSH-X150） LHF50：适用于500W氙灯光源室（LSH-X500） |
|
|
| 可调光阑-LHI 用于平行光光斑直径调整，最小通光孔径：2mm。 LHI36：适用于150W氙灯光源室（LSH-X150） LHI50：适用于500W氙灯光源室（LSH-X500） |
|
|
| 直角转接器-LHZ 用于将水平出射光斑改变90°方向出射，如垂直向下。 LHZ36：适用于150W氙灯光源室（LSH-X150） LHZ50：适用于500W氙灯光源室（LSH-X500） |
|
|
| 光纤耦合器-LHC 标准光纤接口为SMA905，并提供各种光纤接口的定制服务。 LHC36-1：适用于150W氙灯光源室（LSH-X150） LHC50-1：适用于500W氙灯光源室（LSH-X500） |
|
|
| 组合实例——简易型500W太阳光模拟器： 系统包含： ● LSXS-500 500W氙灯光源 ● LHF50滤光片座 ● AM1.5 滤光片 ● LHZ50直角转接器 可用于模拟太阳光催化、太阳能电池IV测试等 |
|
|
