冷场发射球差校正透射电镜

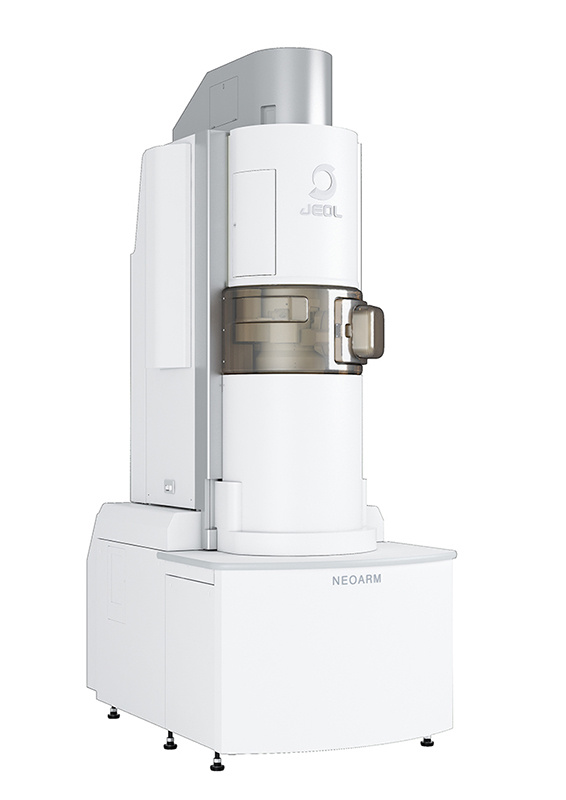

冷场发射球差校正透射电镜图片
产地:日本
放大倍率:50X-2,000,000
加速电压:30,80,200kV
分辨率:STEM图像:0.071nm(有球差校正)
索取资料及报价
产品介绍

日本电子株式会社2010年7月**推出了冷场发射双球差校正原子分辨和分析型透射电镜。

传统的冷场发射技术稳定性差,亮度低,无法保证透射电镜的使用需求。日本电子株式会社**开发的冷场发射技术解决了这些问题,并把该技术加入到**球差校正透射电镜ARM200F序列里。使ARM200F在保证亚纳米分辨率0.078nm的同时,能量分辨率提高到0.3eV,极大增强了原子级观察和原子级分析能力。

在美国的**台搭载冷场发射电子枪的JEM-ARM200F将安装在Florida State University’s Applied Superconductivity Center, housed in the National High Magnetic Field Laboratory. 其后美国的Brookheaven国家实验室;欧洲各国;日本的东京大学、东北大学、名古屋大学、九州大学等;中国台湾的清华大学也开始纷纷采购这一设备。

从2009年开始,中国先后购买了JEM-ARM200F进二十台,针对不同研究领域选用了不同配置。2017年6月日本电子株式会社推出了**款的NEO ARM,采用自动球差校正软件、且低压下的分辨能力超强,适用范围进一步扩大,为材料科学研究提供了一个更全面分分析平台。
