仪器简介：

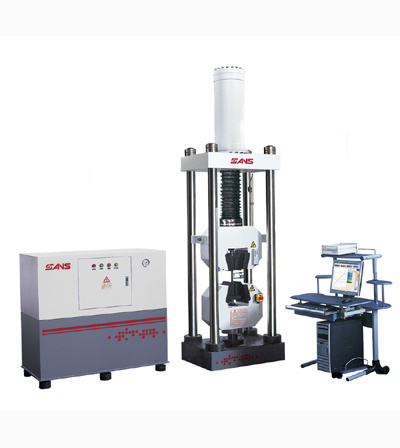

600kN微机控制电液伺服**试验机，采用单空间结构形式，驱动油缸上置；主机为全钢性无间隙结构，拉伸试样断裂时，试验机对地面无冲击。同时主机具有高抗测拉（压）能力的优点，针对不同轴的试样也能正常试验；试验空间布置合理，符合人机工程学原理，减小试验人员劳动强度；试验机同轴度高，同时试验时无任何附加阻力作用在测力传感器上面，试验结果更加准确；采用抽出式光电编码器测量位移，精度高，抗冲击；专业模块化PowerTest试验软件满足国家、国际及行业标准的试验要求，可扩展实现试验数据网络传输功能；控制系统全数字DSP控制器，神经元自适应PID算法，力、引伸计(变形)、位移三闭环控制，最多8路模拟信号采集通道，3路数字信号控制通道。

主要功能：

用于各种金属材料试样的拉伸、压缩、弯曲、剪切等试验，以及一些产品的特殊试验。

技术参数：

规格型号 SHT5605

最大负荷（kN） 600

试验机准确度等级 1级/0.5级

试验力示值相对误差 ±1％/±0.5％以内

试验力测量范围 1％－100％FS（全程不分档）

变形（引伸计）测量范围 1%-100%FS

变形示值相对误差 ±1％/±0.5％以内

变形分辨力 最大变形量的1/300000

活塞上升移动最大速度 190mm/min

活塞下降移动最大速度 240mm/min

试验力加载速率范围 0.02%—2%FS/s

立柱数 4

立柱间有效距离（mm） 600×350

拉伸钳口最大间距（mm） 600

最大压缩空间（mm） 460

圆试样夹块的夹持范围（mm） φ10-φ18

φ18-φ29

φ29-φ40

板试样夹持厚度（mm） 2-16

16-30

压板尺寸（mm） φ150

活塞行程（mm） 580

主机外形尺寸

（长×宽×高mm） 880×630×2980

油源外形尺寸

（长×宽×高mm） 1210×610×1100

总功率（kw） 6

重量（kg） 约3500

主要特点：

1：采用单空间结构形式，所有试验都在同一个空间里完成，试验空间布置合理，符合人机工程学原理，减小试验人员劳动强度；

2：上置双向控制油缸具有友谊的对中性，优良的吸能减震性能，方便的空间调整；

3：采用进口“工”字型负荷传感器，抗测拉（压）能力强，线性、稳定性好；

4：主机为全钢性无间隙结构，半封闭钳口，拉伸试样断裂时，试验机对地面无冲击；

5：油源采用静音设计，环保，人性化，独有的压差随动系统，降低能耗，减少发热，保护油路；

6：采用高速DSP平台，其高集成度、强大的控制、数据处理能力、高可靠性，是采用其它处理器的试验机所无法比拟的。

7：采用基于神经元自适应PID算法的全数字、三闭环（力、变形、位移）控制系统，实现力、变形、位移全数字三闭环控制，各控制环间可自动切换，并在各方式间切换时实现无冲击平滑过渡。

8：高精准24Bit数据采集系统，高分辨率，可扩展至8路AD采集。

9：USB1.1通讯，通讯速率为12Mb/s，采用全速模式，批量传输方式。

10：系统板采用4层PCB独特抗干扰布线方法，抗干扰能力强。

11：除电源接口外，其它接口一律采用标准USB式接口，即插即用接口此种接口可实现热插拔，即具有即插即用功能。接口特性可由软件在线设置。使得各接口布局工整合理，插拔方便。

满足标准：

GB/T 228-2002 金属材料 室温拉伸试验方法

GB/T 7314-2005 金属材料 室温压缩试验方法

原装配置：

拉伸夹具一套、压缩夹具一套

可拓展配置：

螺栓拉伸夹具、螺母保载夹具、全自动引伸计。

应用行业：

计量质检；冶金钢铁；机械制造；电子电器；汽车生产；电线电缆；民用航空；高等院校；科研试验所；商检仲裁、技术监督部门；建材陶瓷；石油化工；其它行业。
