产地:上海
进样口总流量设定范围:0-300mL/min 进样口压力设定范围:0-970Kpa 进样口最高使用温度:400℃ 载气压力范围及控制:0-970Kpa 载气流量范围及控制:0-350mL/min 冷却速度:300-50℃,约9分钟 升温速度:0.1~40℃/min 控制温度范围:+5℃~400℃ 适用领域:电力行业专用 索取资料及报价产品介绍 产品展示: 一、变压器油溶解气分析简介: 溶解气(H2、CO、CO2、CH4、C2H4、C2H6、C2H2)分析是采用一次进样、双柱并联、三检测器检测的成熟方案。如需检测O2、N2可选择九组份方案,九组份是采用科创独有的高灵敏度TCD、无机硅胶预柱阀切换反吹、双阀四柱组份切割等技术。 二、主要技术指标 1、气体最小检测浓度
2、执行标准 ?DL/T703-2015绝缘油中含气量的气相色谱测定法 ?GB/T7252-2001、DL/T722-2014变压器油中溶解气体分析和判断导则 ?GB/T17623-1998绝缘油中溶解气体组分含量的气相色谱测定法 3、检测器指标

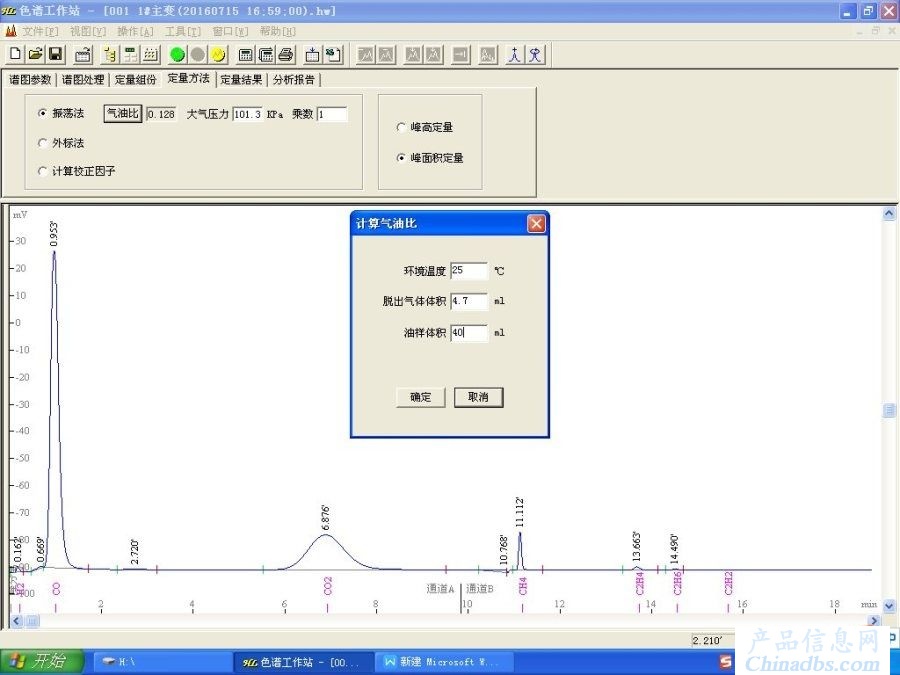

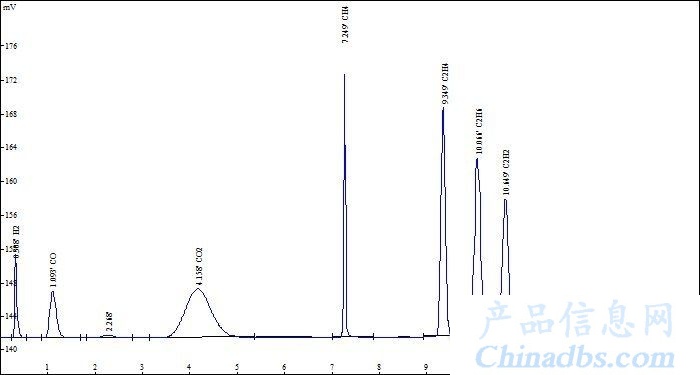

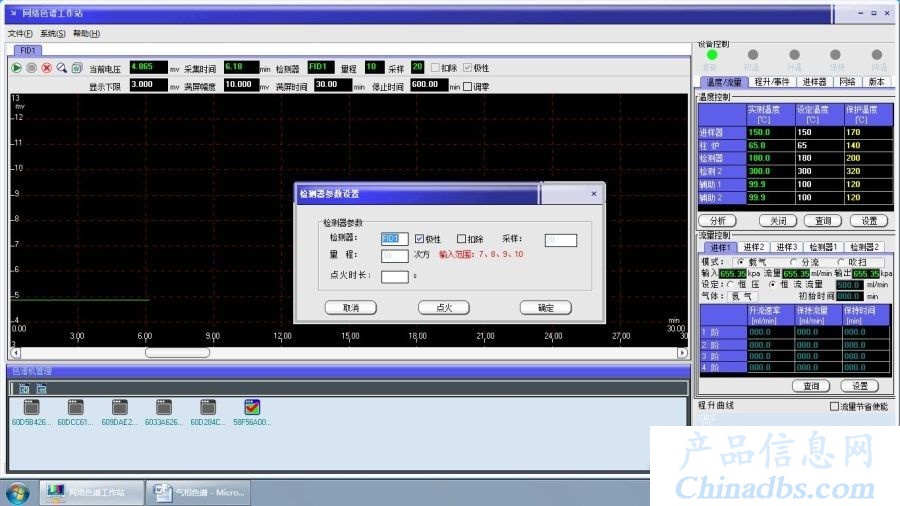

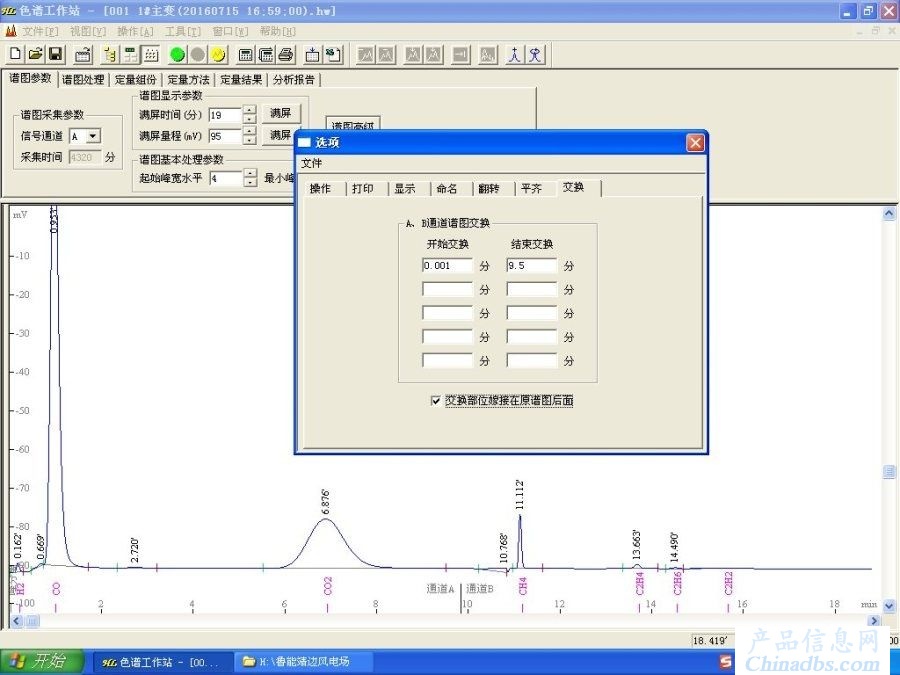

4、仪器介绍参数 4.1、5.7寸彩色触摸屏的人机交互界面直观、易懂; 4.2、全微机电脑反控系统,单电脑可控制253台以内的色谱仪,具有7路温度控制;8路外部事件时间 程序; 4.3、内置电力变压器油中溶解气分析专用工作站,可进行多通道谱图有效部位整合方便图谱处理, 可作出对同一采样点的各气体组份含量随时间变化的趋势曲线,报告自动给出三比值编码以及 故障性质和典型例子; 4.4、仪器采用RJ45网线接口,信号输出、控制采集简单方便,可实现对仪器的远程控制和远程数据 传输处理及监管。可连接到单位主管及上级主管,便于主管实行监管; 4.5、配有专用独立平衡气取气口,取气振荡不会影响分析。 4.6、采用变压器油专用抗污染复合色谱柱技术,色谱柱的使用寿命更长。 4.7、大容量柱箱带自动后开门,可进行8阶程序升温,柱箱近室温控制功能(室温以上5℃); 4.8、具有故障自我诊断功能,随时显示故障部位及性质;具有超温保护功能,任何一路温度超过设定 温度,均会自动停止加热。 5、其他参数 5.1、仪器温度控制参数 温控接口数量:7路 控温范围:室温+5℃~400℃ 控温精度/稳定性:≤0.5% 显示精度:0.1℃ 程序升温: 程升阶数:8阶 程升速率:0~39.9℃/min(调节增量0.1℃/min) 程升重复稳定性:≤0.5% 降温速率:<9min(从300℃到50℃)(自动后开门) 5.2、外部事件接口数量:8路 5.3、柱箱容积:180×280×280mm(深×宽×高) 5.4、主机尺寸:650×480×500mm(长×宽×高) 5.5、仪器重量:约53kg 5.6、功率:约2000W 三、工作站界面 1、图谱采集界面 2、图谱处理界面 多谱图交换整合成单谱图 振荡法中参数设定 四、仪器分析图谱 1、变压器油(绝缘油)溶解气中七组份分析 仪器型号:GC2002N/AD 分析条件: 柱箱:50℃ 汽化室:80℃ 检测器:160℃ 转化炉:370℃ 柱前压力:0.1Mpa 氢气压力:0.02Mpa 空气压力:0.03Mpa
|
