AMF细胞培养灌流系统
简介

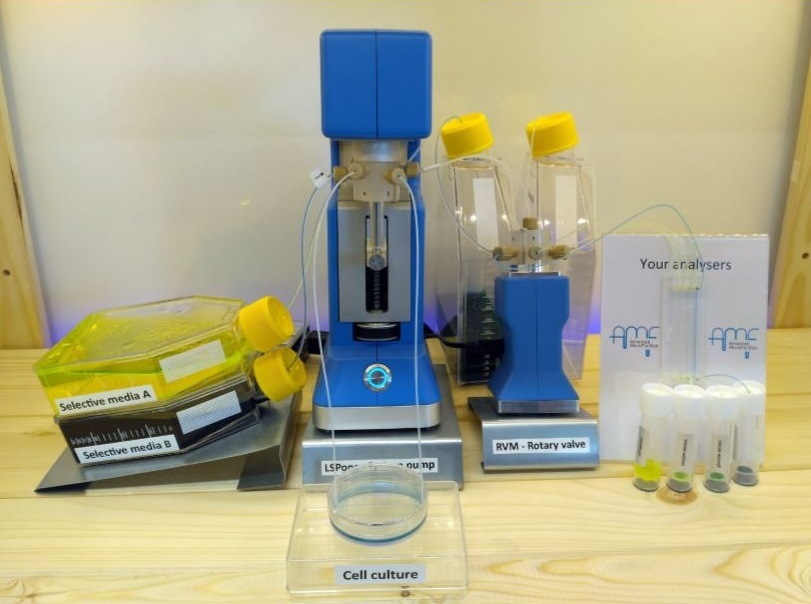

结合AMF的SPM注射泵和RVM阀门产品，可以构建一个自动的细胞培养灌注系统。这套系统可实现多种流体的全自动序列进样，适用于任意细胞灌流或序列进样方案。
规格参数
阀参数-Distribution系列 |
型号 | 描述 | 材质 | 内部体积 | 延滞量 | 流路直径 | 最大压力 |
VD2-6—050 | 6端口超低延滞量 | PCTFE PTFE | 5.2ul | 1.5ul | 0.5mm | 7 bar |
VD1-6—050 | 6端口低延滞量 | PCTFE PTFE | 3.5ul | 2.6ul | 0.5mm | 7 bar |
VD1-8—050 | 8端口低延滞量 | PCTFE PTFE | 3.5ul | 2.6ul | 0.5mm | 7 bar |
VD1-8—100 | 8端口低延滞量 | PCTFE PTFE | 14.1ul | 10.2ul | 1mm | 7 bar |
VFD1-8—100 | 8端口低延滞量 | PCTFE PTFE | 18.1ul | 11ul | 1mm | 7 bar |
VFD1-10—050 | 10端口低延滞量 | PCTFE PTFE | 4.5ul | 2.8ul | 0.5mm | 7 bar |
VFD1-10—100 | 10端口低延滞量 | PCTFE PTFE | 18.1ul | 11ul | 1mm | 7 bar |
VFD1-12—050 | 12端口低延滞量 | PCTFE PTFE | 4.5ul | 2.8ul | 0.5mm | 7 bar |
可以根据客户要求进行定制 |
注射器参数 |
型号 | 体积 | 材质 | 最小流量 | 最大流量 | 最小剂量体积 | |
S25-P | 25ul | PTFE | 0.25ul/min | 750ul/min | 0.05ul | |
S50-P | 50ul | PTFE | 0.5ul/min | 1500ul/min | 0.1ul | |
S100-P/S100-U | 100ul | PTFE/UHMW-PE | 1ul/min | 3000ul/min | 0.2ul | |
S250-P/S250-U | 250ul | PTFE/UHMW-PE | 2.5ul/min | 8000ul/min | 0.5ul | |
S500-P/S500-U | 500ul | PTFE/UHMW-PE | 5ul/min | 15000ul/min | 1ul | |
S1000-P/S1000-U | 1000ul | PTFE/UHMW-PE | 10ul/min | 30000ul/min | 2ul | |
泵参数 |
操作温度 | 5-40℃ |
操作湿度 | 20-80%，非凝结 |
最大压力 | 5bar |
材质 | PTFE PCTFE 硼酸硅玻璃 |
死体积 | 无 |
延滞量 | 1.5-10.2ul |
活塞行程 | 96000微步，30mm，几乎无脉冲 |
活塞分辨率 | 3000步（标准）/24000步（高）可选 |
活塞驱动 | 带有线性编码器的螺旋驱动器，用于步进损耗检测 |
连接接头 | 标准1/4-28 UNF，平头 |
精度 | 满冲程时与期望值偏差<1% |
通讯接口 | USB mini，RS232，RS485 |
通讯类型 | Serial I2C（可根据需求定制） |
功率 | 18-24VDC，最大电流2.2A，推荐40W/18VDC |
满冲程时间 | 2-3000s |
尺寸 | 245*143*85mm |
重量 | 2.2kg |
操作系统 | MS Windows 7或更新版本，MAC OSX |
认证 | CE和CB认证 |
功能图解
AMF细胞灌流系统（序列进样）示意图如下，图中，输入端连接不同的流体或组分，可以自动切换所注入的试剂。输出端可以连接废液池或者直接连接分析仪器进行生化分析。
?
应用系统
细胞灌流式培养
显微镜灌流系统
活细胞成像
免疫荧光标记
流体化学
其它序列进样的应用
