仪器简介：

NANONICS IMAGING LTD. （以色列NANONICS有限公司）是业界将近场光学显微镜(NSOM)技术和原子力显微镜(AFM)相技术相结合的领头羊。成立于1997年，NANONICS是业界成立最久并且对此类系列产品经验最丰富的公司之一，其产品荣获过许多国际大奖。在强大的NSOM/AFM的整合操作系统的推动下，今天NANONICS继续以强大的优势和全面的系统领导着市场。NANONICS凭借着实力和品质，其产品涉足的领域从科研到工业，从生物学到半导体，从化学制品到无线电通讯，应用范围极其广泛。

低温NSOM/AFM拥有先进的系统设备、环境友好的样品反应室、化学药品和气体自动传送系统；还有nano-印刷术系统，给消费者提供一个**的系统配置选择。加上有AFM/NSOM/SEM的整合与AFM/NSOM/micro-Raman的整合系统这样强大的成象结合，可以让用户拥有**的实验平台来完成所有的材料表征应用。探针包括NSOM探针，micro-pipettes是检测热、电性能的，同时探针还可以提供气体和液体加样，这是Nanonics系列产品独有的功能，可以为提供用户在很小的范围内做原位反应等。NAONICS系统兼容可所有供应商提供的SPM探针。

Nanonics仪器设计的特点就是将不同的表征手段整合到一个平台，包括spm、微拉曼光谱、电镜、共聚焦显微镜、离子束、热分析、SHG等等都能实时或一起使用。

技术参数：

• 系统包含了AFM反馈扫描功能

• ?探针使用中空玻璃纳米移液管包裹Pt纳米线电极

• 电极尺寸50-1000nm

• ?分辨率

• 形貌XY方向:250nm

• 形貌Z方向:1-2nm

• ?灵敏度(Amps/V) 10^-12到0.1（取决于恒电位仪的型号）

• ?包含样品扫描和探针扫描模式

• 扫描范围XYZ都可达80微米

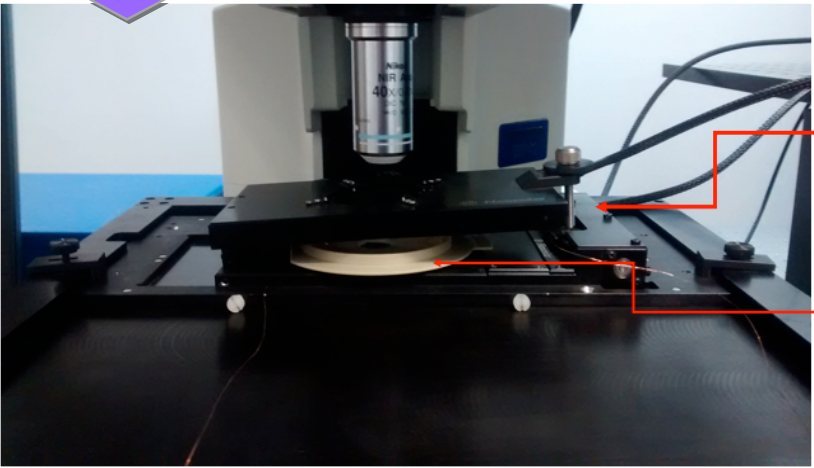

• ?液体样品池

• 材料PEEK，耐受多种溶液环境

• Counter\reference电极， 最多可达四个。这些电极可以从样品池侧面连接。直径约2mm，长度75px。标准的微型Ag/AgCl电极可以固定在样品池上方。

• ?提供保护圈，防止样品飞溅到样品扫描台上

• ?上下都可提供完全开放的光路。

• ?可根据需要选配背面接线。

• ?可选配环境腔体，输入惰性气体等（如N₂或者Ar）

• ?恒电压仪：-10V到10V，电流0到±0.25A，灵敏度(Amps/V) 10^-12到0.1

主要特点：

1.Nanonics的SECM功能建立于AFM反馈的基础上，如此可以解决电化学测试中常遇到的探针撞到样品损坏的问题.探针在样品表面扫描的过程中，恒电压仪提供电压并测量电流.

2.Nanonics具有专利的悬臂式弯曲玻璃探针设计.玻璃探针的设计可以提供垂直方向的开放光路，便于放置观察样品和探针位置的CCD.

3.因为光路的开放性，Nanonics的SECM功能还可以扩展到与Raman或其他光谱仪的联用.

4.Nanonics的探针由玻璃包覆Pt丝组成，Pt丝尺寸约50-100nm.而常见的电化学探针的尺寸约25um. 探针越小， 探针和样品之间的距离也需要更小才能探测到反馈电流的变化，所以传统SECM测试如果用很小尺寸的探针会使探针非常容易撞倒样品表面.而Nanonics的SECM功能因为基于AFM反馈基础，可以确保探针和样品不会发生碰撞，即使在样品具有一定斜率时也可以安全的扫描.

5.Nanonics提供SECM cell可以有效地防止液体喷溅，可以提供侧面四个电极和样品的背面电极接线.

6.如果测试需要在惰性气体环境下完成，Nanonics也可以提供Chamber进行环境控制.

7.设备还可以升级到与拉曼光谱仪的联用，完成AFM-SECM-Raman的联合测试功能.
