系统介绍

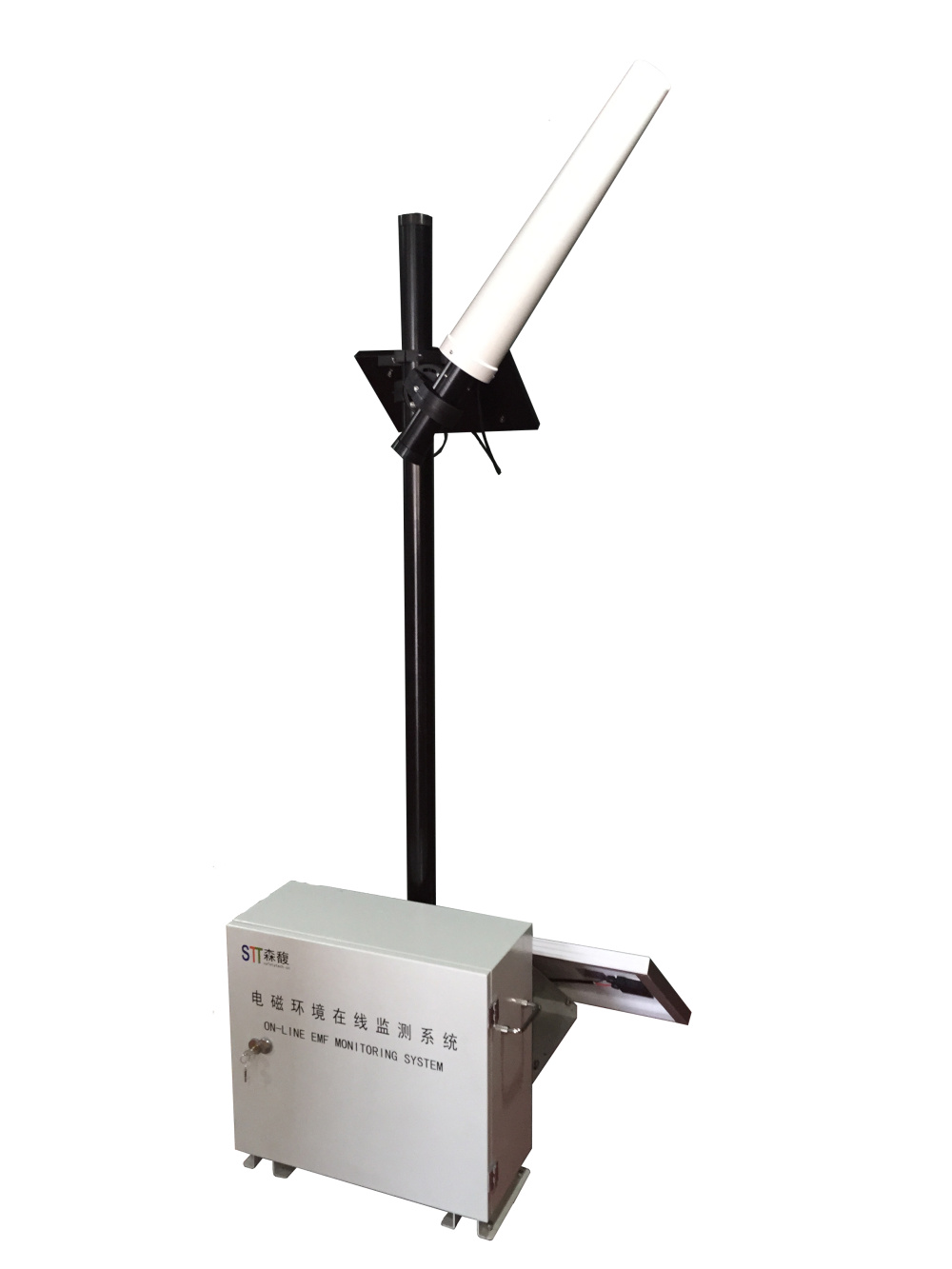

OS-8型固定式电磁环境在线监测系统设置在移动通信基站、高压输变电设施、广播电视发射塔周边及敏感点等特定地点进行长期连续的电磁辐射在线监测，并将数据实时在网站及显示屏上向公众发布，搭建与公众沟通及科普宣传的平台，打消公众对监测数据被人为控制的疑虑，并可用于公众投诉监测。
系统特点
固定式长时间连续在线监测
测值准确
性能稳定
架设方便，适合多种环境
支持无线及有线多种通信方式
对公众进行科普宣传
具有自主知识产权
全球同行业的最高水平。
系统功能
OS-8型固定式电磁环境在线监测系统一套集现场监测、数据公示及科普宣传等多项功能于一体的电磁环境监测及公示整体综合解决方案。
实时监测数据采集
多站点数据网络传输
全天候环境适应性
数据深入分析
实时数据发布
可扩展气象、噪声及电离辐射等监测
独特的技术应用
现代互联网及无线通信技术
电磁辐射抗干扰测量技术
GIS信息技术和图形化软件设计
多媒体技术等多种高新技术
实时自动监测和报警
依据标准
通信行业标准《电磁辐射在线监测系统的技术要求》（YD/T 2390-2013）
环保行业标准 《移动通信基站电磁辐射环境监测方法》 （环发[2007]114号）
环保行业标准《辐射环境保护管理导则 电磁辐射监测仪器和方法》(HJ/T 10.2-1996)
系统组成
系统由多个监测子站及一个监控中心组成，其中：监测子站由电磁辐射监测仪、前端控制站及高清液晶显示屏组成。电磁辐射监测仪用于监测基站的电磁辐射，监测数据通过光纤传输到位于基站或变电站站房内的前端控制站，前端控制站将监测数据通过内网将数据传输到远程的监控中心。监控中心将要显示的数据，通过移动通信或电力内网下发到前端控制站，前端控制站控制高清液晶显示屏实时显示监测数据并进行绿色基站或绿色变电站的科普宣传。监控中心通过Web实时发布监测数据。该WEB可由客户控制是否对公众有限开放，或者仅是由移动内网用户访问。
监控中心平台位于客户的监控中心，在区域内多个地方选取典型的基站或变电站等建设监测子站进行布点监测。监控中心将监测结果通过显示屏向公众发布监测的数据，也可以通过网络进行发布，也可以由获得授权的用户通过客户端软件访问服务器获取数据。
OS-8系统主要技术指标
OS-8在线监测系统 | 技术参数 |
系统平台 |
场强统计 | 统计E95、E80、E50、E5场强 |
告警 | 超限值、通信中断报警、电量过低、探头故障报警。将告警信息下发到指定手机 |
数据发布 | 网页及户外显示屏 |
地图显示 | 动态地图显示监测点位置及周边地图，监测轨迹 |
监测数据显示 | 实时数据动态曲线显示， |
科普宣传 | 为变电站、移动通信基站、广播电视发射塔及家用电器制定的电磁科普宣传方案 |
数据报表 | 数据统计报表，包括最大值、最小值、平均值、6分钟均值、占标准的百分比 |
数据查询及下载 | 支持数据查询、数据下载 |
报告 | 自动生成报告 |
系统管理 | 监控监测子站的状态，远程控制监测子站及参数配置 |
监测仪主机 |
频率范围 | 1Hz～60GHz |
测量单位 | V/m， μT， A/m， mW/cm2， W/m2 |
测量值 | 实时值、最大值、平均值 |
辅助测量 | 环境温度及相对湿度 |
数据采集速率 | 1s |
主机供电 | 70W太阳能供电，12V、65Ah铅酸蓄电池供电，完全无日照条件下可供电15天 |
探头供电 | 太阳能供电，10W，内置4.2V、18Ah锂离子电池 |
传输方式 | 无线通信，支持GPRS、CDMA、4G等无线通信模式 |
工作温度 | -20℃～70℃ |
工作相对湿度 | <95% |
定位 | GPS定位及授时 |
存储空间 | 实时数据存储及6分钟平均数据存储，8GB存储空间，满足1年的存储需求 |
扩展测量 | 噪声、气象站及环境电离辐射监测仪 |
工频探头 |
频率范围 | 20Hz-1kHz |
探头类型 | 三轴全向，电磁场一体探头 |
量程 | 电场：0.8V/m～100kV/m； 磁场：20nT～3mT |
各向同性 | ±0.3dB |
测量误差 | <5% |
分辨率 | 0.1V/m；1nT |
最大过载 | 120kV/m；6mT |
动态范围 | 102dB |
射频电场探头 |
频率范围 | 100kHz-6GHz |
传感器类型 | 三轴全向，电场，偶极子 |
量程 | 0.08V/m～320V/m |
各向同性 | ±0.6dB |
线性误差 | ±0.8dB |
典型频响 | 频响：±2.9dB @ 500kHz; ±1.2dB（1MHz～1GHz） ±1.5dB（1GHz～2.8GHz）; ±1.8dB（2.8GHz～5.2GHz） |
分辨率 | 0.01V/m |
最大过载 | 600V/m |
户外高清液晶显示屏（推荐） |
规格 | 55寸 |
类型 | LCD液晶屏 |
分辨率 | 1920*1080P |
亮度 | 2000cd/m2 |
供电 | 220V AC |
工作温度 | -20 - 50℃ |
工作湿度 | 10 - 90% |
前段控制站 |
计算机平台 | TS420系列 |
监控中心服务器 |
计算机平台 | Think Station E31 3690系列 |
系统管理软件平台 |
