HDEM-1直流合成场强检测系统

可多年运行而低维护的**检测系统

地面合成场强作为高压直流输变电设施中的重要检测指标，检测工程师需要专业、准确而方便的检测系统来进行现场检测，HDEM-1高压直流输变电合成场强检测系统是引进加拿大博泰公司所设计的测量探头，根据中国相关测量标准进行二次开发和系统集成，专门为从事高压直流检测的工程师量身打造的测试系统，系统充分地考虑了检测时的各种现场复杂情况，尽可能让现场检测变得轻松方便，用户可在几分钟内完成布点进行测量。

系统检测探头所采用的球轴承无刷电机和“场磨”转速监控系统使探头保持了良好的稳定性，同时，在现场使用时的恶劣环境，可能出现的灰尘、雨水等因素是不可避免的，特殊设计的微缝隙防污染技术则将此做到了近于**的程度，更进一步的保证了探头电机在恶劣现场使用时的均匀运行，无论是雨水还是灰尘环境均可放心使用。

优良的测量精度及超强适应性

●-100kv/m — +100kv/m高压直流测试量程

●0.01kv/m高精度量程

●超强环境适应性：-40℃ ～+60℃

●防水（即使大雨直接冲淋）

●方便的现场使用特殊轻体设计，仅重1.2kg

●软件遥控开关

优秀的“场磨”转速结构设计

●特殊设计的微缝隙防污染保证了“场磨”在

●恶劣现场使用时的均匀运行

●“场磨”转速监控系统保障正确的转速

●可作为长期固定系统安置于户外进行测量解

●决居民投述

出色的软件应用

●中文操作界面

●****的系统反馈自检设计

●软件“转速”异常报警功能

●开放的数据格式可使用户按照自己的想法

●进行程序设计

●传输方式可采用无线数据传输

●数据传输过程中可进行数据丢失监控

●已充分考虑无线数据发送对测量结果离散度的影响

优化的结构设计

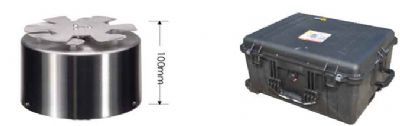

在地面进行测量时，地表电场分布构成为与大地表面相一致的等势面，无论从理论还是实践均表明，电场探头自身高度引起的传感器附近的电场畸变是影响电场测量值的主要误差来源，为了尽量降低这样的引入误差，相关标准《直流换流站与线路合成场强、离子流密度测量方法》（DL/T 1089-2008）中明确规定“测量仪表应当直接放置于地面上（探头与地面间的距离应小于200mm）”，HDEM-1仅100mm高度的贴地设计，极大地减少了边缘效应所带来的测量误差影响，完全符合标准的要求。

标准中规定“场磨应使用1m X 1m金属板作为接地参考平面，并保持良好接地”，HDEM-1为用户提供了可折叠、便于携带的接**准金属板，帮助用户简单方便地解决野外测量时携带的困难。

HDEM-1采用了150mm大直径整体结构的超大“场磨”设计和160mm的超大壳体设计，极大地减小了测量时由探头本身引入的场畸变，这样的设计远比采用校准方式进行测量数据修正的小尺寸结构设计要更加优化，并长期保持良好的稳定性。

滤波技术

优良的滤波技术使仪器保证了良好的高精度和稳定运行，背景值的测量数据主要来源于大气场强，通常，良好天气时的大气场强分布值约为100v/m～400v/m之间，仪器10v/m的高精度量程保证了仪器总能获得准确的背景值，减少了测量中出现的不稳定和离散较大的背景值测量问题。

规格参数

量程：-100 kV/m ～ +100 kV/m

精度：0.01 kV/m 或 0.05kv/m 可选

灵敏度：0.01 kV/m

分辨率：0.01 kV/m（数字输出） 无限（模拟输出）

响应时间：0.1 秒

采样时间：0.2 秒

显示刷新：1 秒

交流抑制：10dB/Hz

场磨直径：≥152mm

探头高度：≤100mm

内置数字信号输出线：50/125 多模光纤（带ST转接头）

内置模拟输出： Differential1V 对应每 kV/m 单端0.5V对应每kV/m (可根据用户需求向用户开放)

电机类型：球轴承， 无刷直流电机

转速监控：外置传感器和自反馈设计

防雨标准：IPX 5

报警功能：强场报警

历史事件：5min，10min，15min，30min，1h，2h，4h，8h，24h

数据显示：E99%、E95%、E80%、E50%、E5%、E1%、Edef

用户化检测报告生成功能

锂电池：24h连续供电

DC 供 电：12-15 VDC， 0.5 Amps

无线网络传输距离：2000米

网络拓扑：星型

收发器无线信道：16个

收发器发射功率：25dbm

工作温度：-40℃to+60℃

尺寸：直径170mm × 高110mm

重量：2kg

操作系统环境：Windows XP， 2000， NT， 98， 95

推荐用户配置

1、标准配置：10个测量探头主配件，操作系统1套

2、优化配置：12个测量探头及配件，操作系统1套
