等离子发射检测器（PED）：

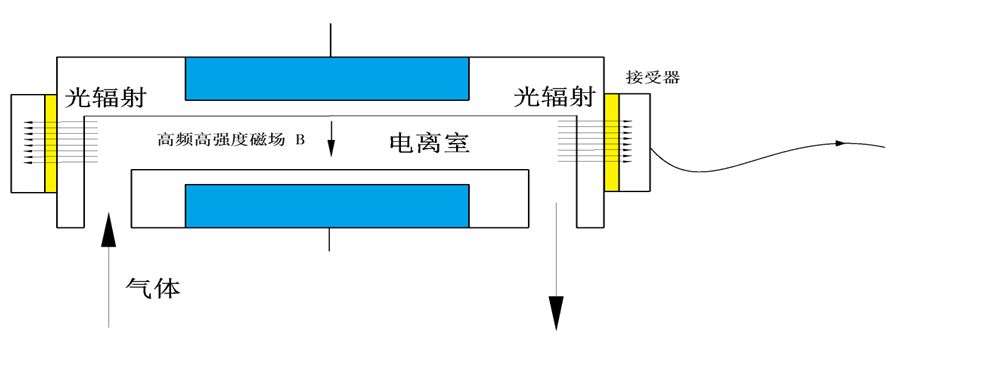

1.检测器构造图

电离室材料为石英小池，在石英小池两端加上高频、高强的电磁场，载气携带着经色谱柱分离的组份进入石英池，在高压、高强的电磁场的作用下，载气及组份一起被电离，形成等离子体。

不同的组份在等离子体中会发出不同波长的光辐射，经过滤光和光电转化得到色谱信号，信号与气体标准物质组份的含量成正比。

2.检测器原理

当气体通过高频高强度电磁场时，气体被击穿放电。放电产生电子和离子，在电场作用下，电子从电场中获取能量，通过和周围原子分子碰撞，产生能量传递，使之激发电离产生电子雪崩。雪崩中部分高能电子通过导电通道时，一些激发态原子分子会自发辐射。我们通过这些辐射来获得信号。

3.检测器特点

1）灵敏度高（PPb级）

2）实用性高（通用性检测器）

3）稳定性高（物质不直接接触电极）

4）解决其他检测器的难点（氖的检测，氧氩分离）

5）主峰屏蔽

技术指标

1.检测限（ppb）：

2.控温参数：

3.尺寸、重量、电源

系统配置：

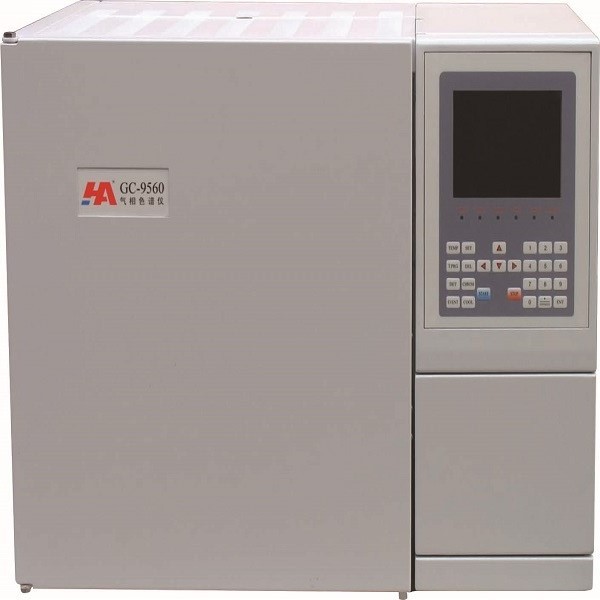

（1）GC-9560气相色谱仪

（2）等离子发射检测器（PED）

（3）中心切割系统

（4）多柱箱系统

（5）纯化器

（6）标准气体

（7）色谱柱

（8）载气专用减压阀

（9）无死体积专用取样阀

（10）GC-9560V4.0版反控色谱工作站

（11）VCR接头(选配）

（12）O2Ar分离系统(选配）

（13）电子气取样系统 (选配）;

适用且不限于以下国家标准：

1）、高纯气标准

GB/T3634.2-2011 《纯氢、高纯氢和超纯氢》  GB/T 14599-2008《纯氧、高纯氧和超纯氧》

GB/T 8979-2008《纯氮、高纯氮和超纯氮》    GB/T 4842-2017《氩》

GB/T 4844-2011 《纯氦、高纯氦和超纯氦》   GB/T 17873-2014《纯氖和高纯氖》

GB/T 5829-2006《氪气》                    GB/T 5828-2006《氙气》

GB/T 33102-2016《纯甲烷和高纯甲烷》

GB1886 228-2016《食品国家标准 食品添加剂  液体二氧化碳》

GB/T 23938-2009 《高纯二氧化碳》

GB/T28125.1-2011《空分工艺中危险物质的测定》

2）、电子气标准

GB/T 16942-2009《电子工业用气体 氢》      GB/T 16943-2009《电子工业用气体 氦》

GB/T 16944-2009《电子工业用气体 氮》      GB/T 16945-2009《电子工业用气体 氩》

GB/T 14604-2009《电子工业用气体 氧》      GB/T 14600-2009《电子工业用气体 氧化氩氮》

GB/T 14601-2009《电子工业用气体 氨》      GB/T18867-2014《电子工业用气体 六氟化硫》

GB/T 18994-2014《电子工业用气体 高纯氯》  GB/T 14603-2009《电子工业用气体 三氟化硼》

GB/T 14851-2009《电子工业用气体 磷化氢》  GB/T 17874-2010《电子工业用气体 三氯化硼》

GB/T 15909-2017《电子工业用气体 硅烷》    GB/T 21287-2007《电子工业用气体 三氟化氮》

氧氩分离技术：

由于氧气氩气性质相仿，氧氩分离在色谱分离中一直是一个难题，华爱色谱历经多年研究使用新型分离系统，实现了氧气氩气的分离定量。
