基本配置：

- 10、20升萃取釜

- 1升分离釜

- 6，000 PSI（41.5Mpa） 操作压力

- 科里奥利（Coriolis）质量流量计

- 每分钟1 kg CO₂流量，SFT专利注册的电-气联动调节器准确控制CO₂流量

- 本地控制界面，背压阀，KämmerTM 被压调节器控制萃取釜的压力

- 所有容器及部件采用可兼容编码制造，方便售后零部件维护与更换

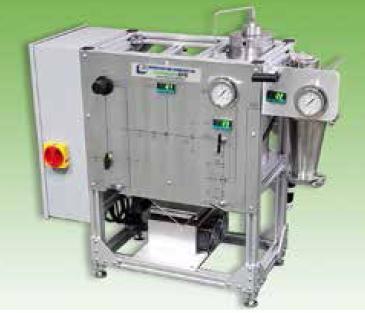

- 结构紧凑，可移动便携式设计支架

可选配置：

- 双釜平行操作；双分离釜设计

- 10，000 PSI（68.9Mpa）操作压力

- PLC/HMI人机对话触摸屏操作界面

- 夹带剂加入单元

- CO2 回收系统

- 监控与数据采集系统（SCADA）

主要特点：

- 可以设计为单釜，也可以设计为双釜平行操作。双釜平行操作时，另一个萃取釜容积可选1，2，5，10升

- 分离釜容积：一般为萃取釜的十分之一（与具体工艺有关）。可以设计为单分离釜，也可以设计为双分离釜平行操作。

- PLC/HMI 人机对话触摸屏操作界面，整个操作工艺过程全自动控制

- 气动二氧化碳增压泵；无水预热系统，操作简便，再现性好

- 采用科里奥利（Coriolis）质量流量计测量CO2 流量

分离釜:

- 分离釜#1 体积 0.75 L，两端法兰连接

- 分离釜#1 热交换器，用于控制分离釜 #1的温度

- KämmerTM 被压调节器用来设定并控制分离釜#1的压力

流量测量与控制：

- 科里奥利（Coriolis）质量流量计测量与控制CO₂的流量

- 电子CO₂高效预热器/热交换器

分离釜#2 选项

- 自动反流以调节液体CO2流量

- 分离釜#2体积 0.75L，两端法兰连接

- 分离釜#2的温度与压力调节装置

SFT-NPX-10控制系统选项

- 使用美国国家标准仪器cRio可编程全自动控制器调节系统的所有压力、温度、流量等可变参数

- 过程监控与工艺参数等级管理与参数修正

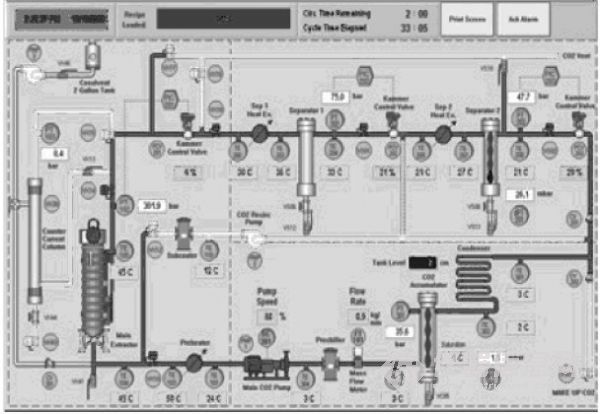

- 15英寸人机界面显示与触摸屏操作

- PLC/HMI人机对话触摸屏操作界面使用美国国家标准仪器cRio可编程全自动控制器调节系统的所有压力、温度、流量等可变参数。该控制系统与大规模工业设备上所使用的控制系统完全一致，因此这些过程控制信息可完全传递到将来的工业设备上。操作人员通过人际触摸屏界面监视工艺条件、观察系统状态、查阅工艺历史、初始化工艺循环周期、授权有等级地进入并修改工艺参数。

SFT-NPX-10系统现场条件要求

- 电源 ：3 Phase， 208/240/480VAC， 50-60Hz

- CO₂来源 ：液体CO2钢瓶或储罐（带浸取管）

- 仪表空气 ：干空气，110psi（8kg）

- 系统设计制造标准符合OSHA 1910.109; NFPA NEC (National Electrical Code; NFPA 70E; 压力容器与管路、阀门符合ASME标准。

- 合格的操作工程师也是正确使用设备的关键条件。
