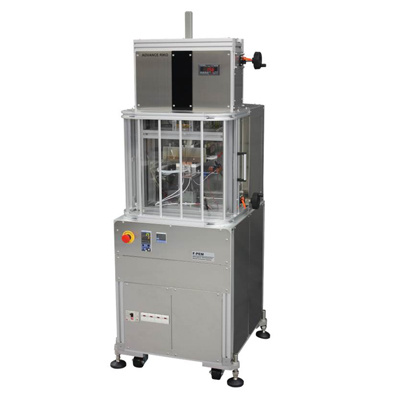

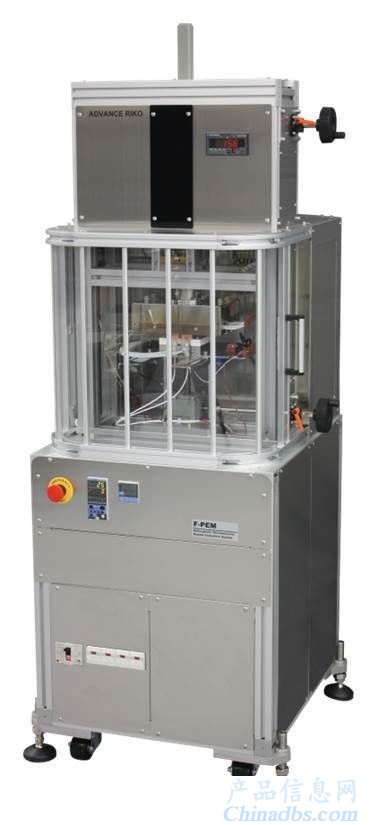

大气环境下热电材料性能评估系统F-PEM
产品介绍：
大气环境下热电材料性能评估系统F-PEM可以在大气环境下，对负荷温差的热电材料产生的发电量和热流量进行测量，热电转换效率可以通过最大发电量和热流量计算出。同时，该系统还可以长时间运行热循环测试，运用于热电新材料的开发，以及商用组件在负载和温度下的耐久性测试。
型号：F-PEM | | 设备特点： 1、热电模块的输出特性可以在大气环境下，高温持续加载来评估； 2、重复测量Pmax是可能的，在持续的时间间隔内，持续地应用负载； 3、可以在与实际的热电模块使用环境相一致的恒定常量负载下执行测量。 应用方向： 1、在空气和负荷下测量热电模块的最大发电和热流量； 2、通过最大发电量和热流量计算出热电转换效率； 3、通过长时间测量对热电模块的耐久性进行评价。 |
设备参数：
型号 | F-PEM |
测量数值 | 热电转换效率，发电量，热流量 |
样品大小 | 方形40mm-sqr*5-30mmT |
气氛 | 空气 |
温度范围 | 室温到600℃（加热部分） |
外形尺寸 | W600*D600*H1700mm |
重量 | 大约120kg |
电源 | 单相交流AC200V，5KW（主机） 单相交流AC100V，1KW（PC） |
设备概念图：
 |
发电量 P = V I 穿透热流量Q = C (Tout –Tin) v C: 水比热容v: 水流量 热电转换效率η = P / ( P + Q ) |

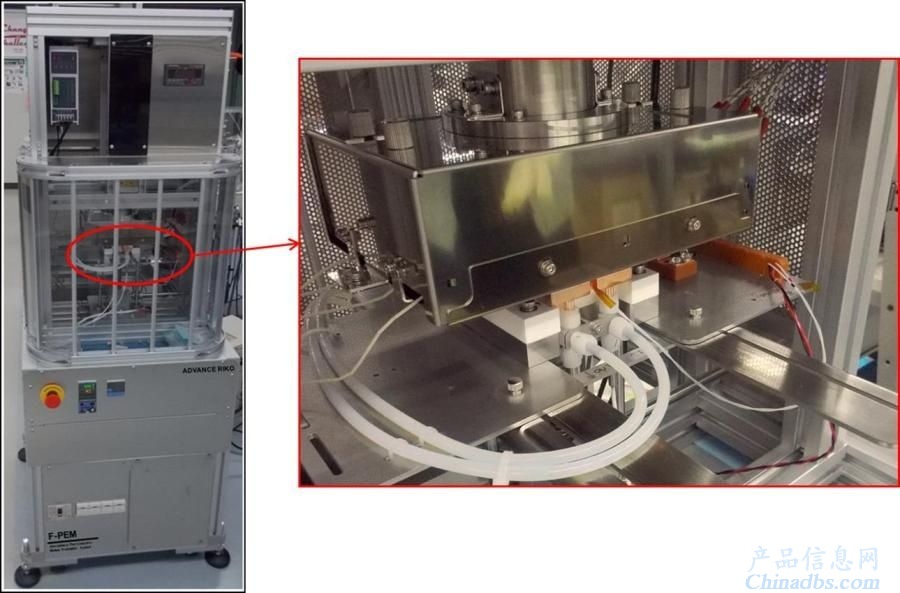

设备结构：

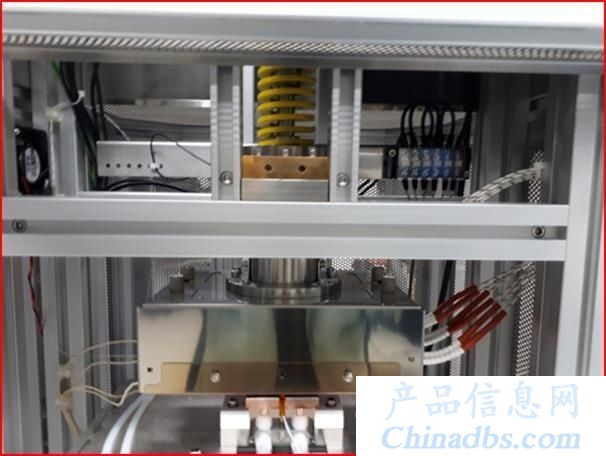

恒压弹簧（最大160kgf）：确保热电模块与加热和冷却部分充分接触，增加测量热流量的准确性。
设备软件：
|
|
|

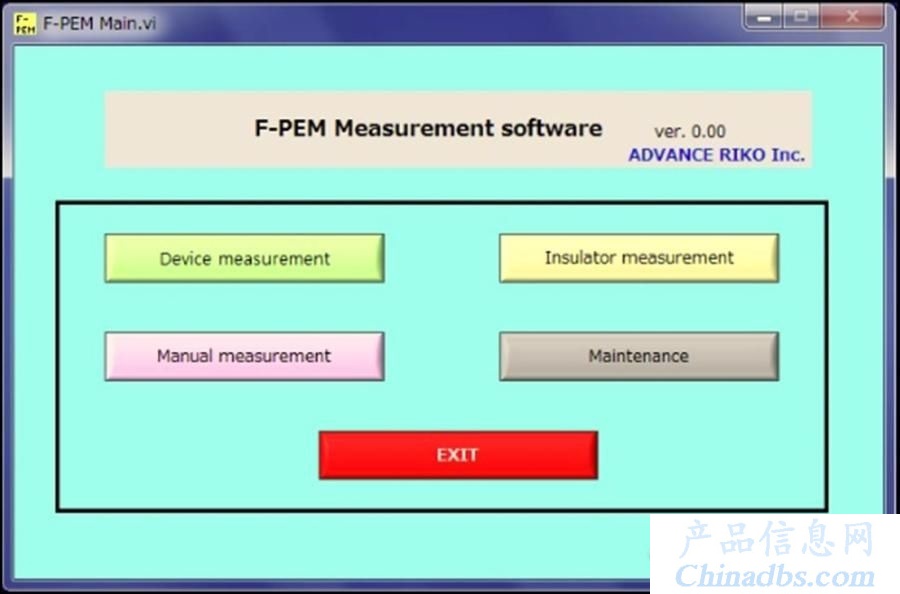

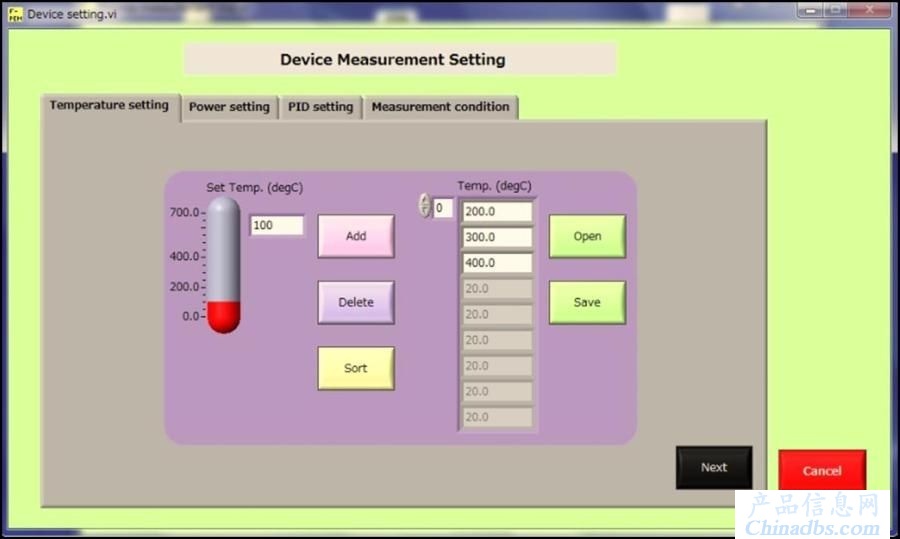

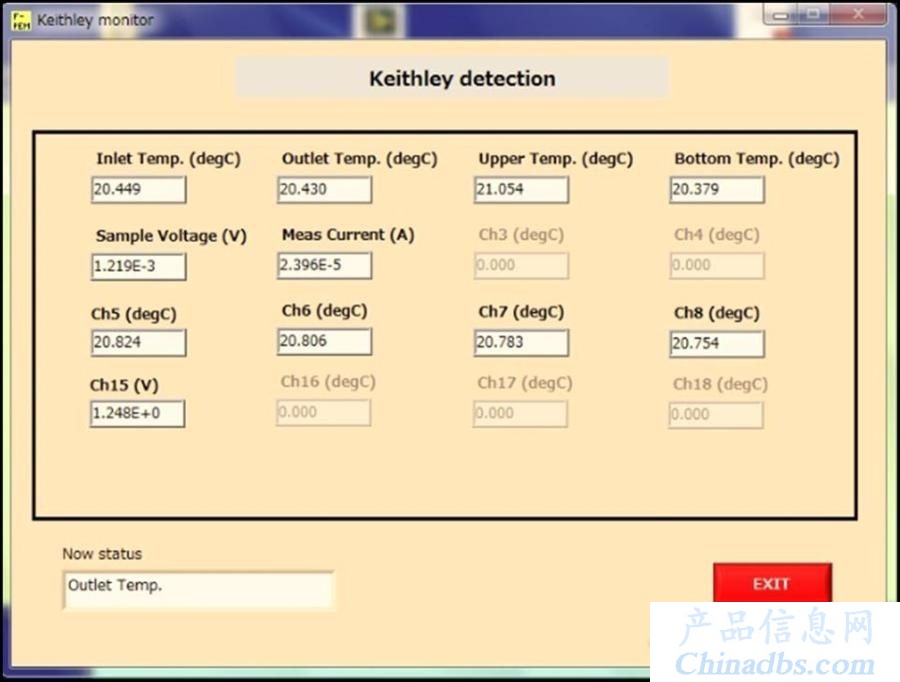

初始界面 | 温度监控界面 | 温度设置界面 |
|
|
|

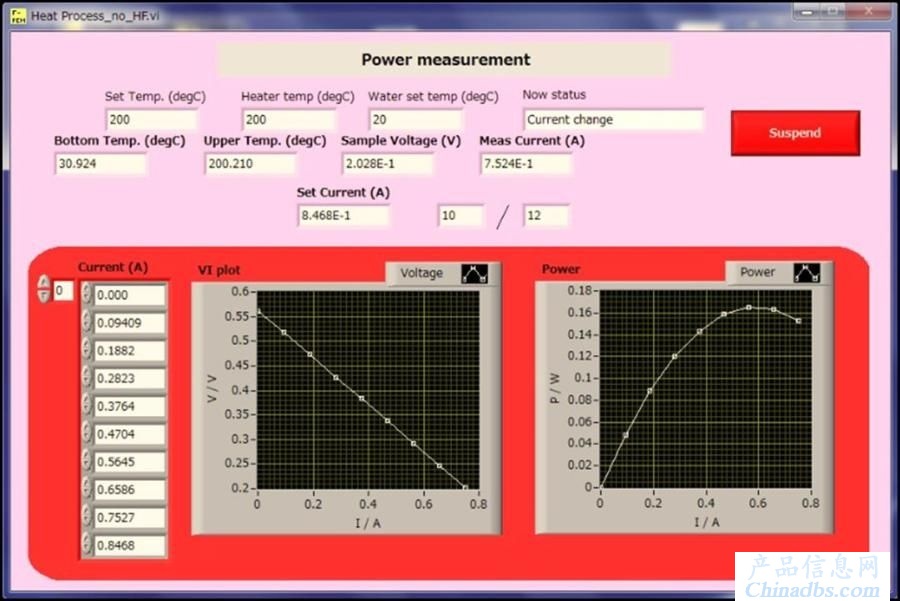

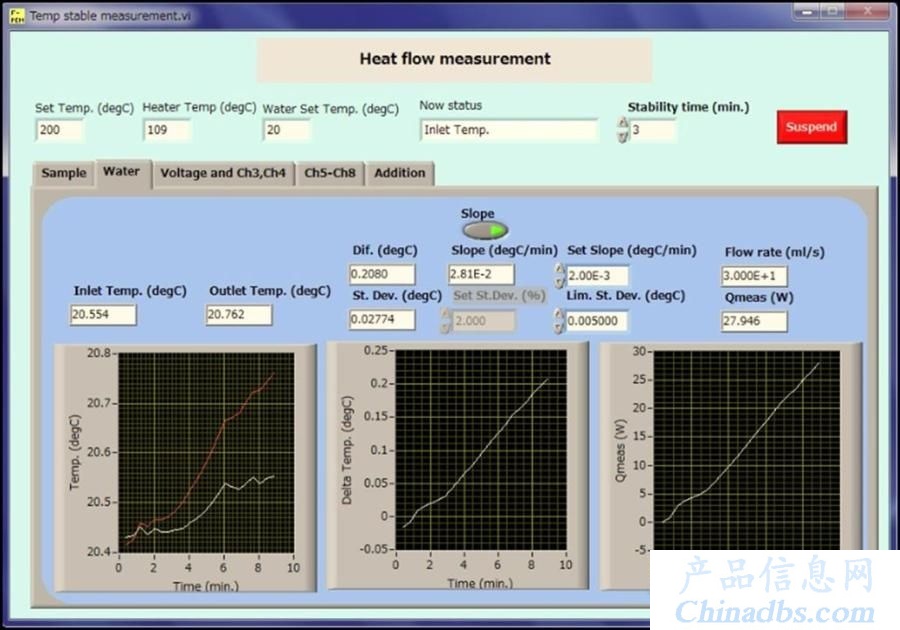

测量条件界面 | 热流量测量界面 | 发电量测量界面 |
测试结果：
|
|
|
TEG发电量测试结果 | TEG热流量测试结果 | TEG热电转换效率测试结果 |
附：

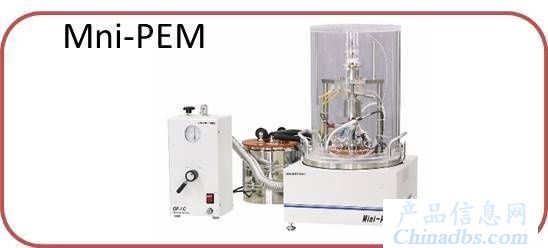

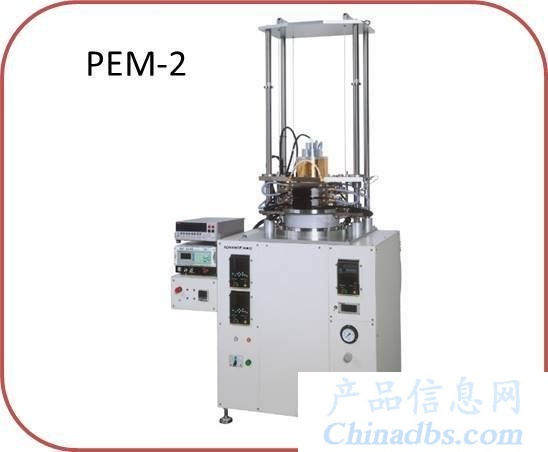

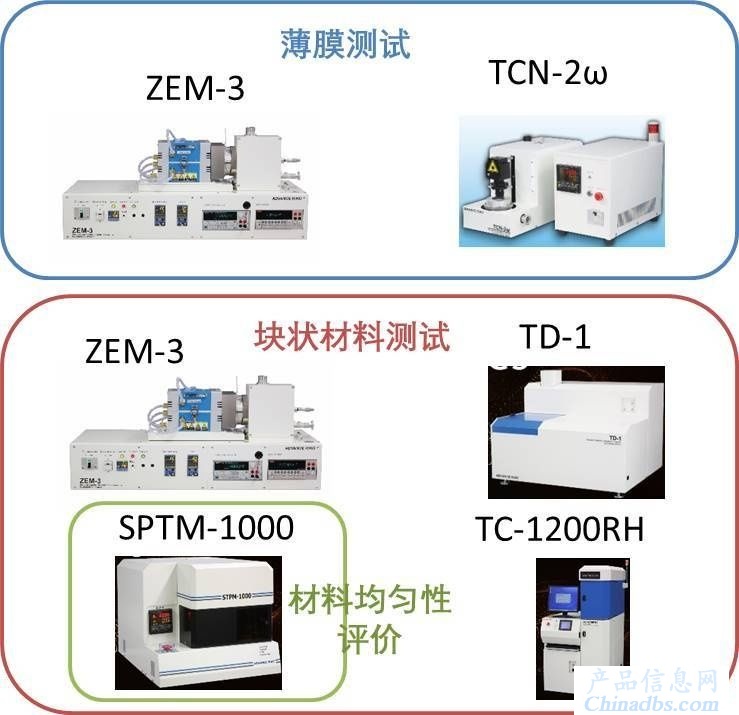

热电材料/器件测试设备
