扫描电镜原位AFM探测系统
扫描电镜原位AFM探测系统图片
产地:奥地利
样品台移动范围:x = +/- 4 mm (+/- 7.5 mm on request) y = +/- 4 mm z = 25 mm
样品尺寸:H= 41 mm L =110 mm W = 77 mm
索取资料及报价
产品介绍

扫描电镜专用原位AFM探测系统

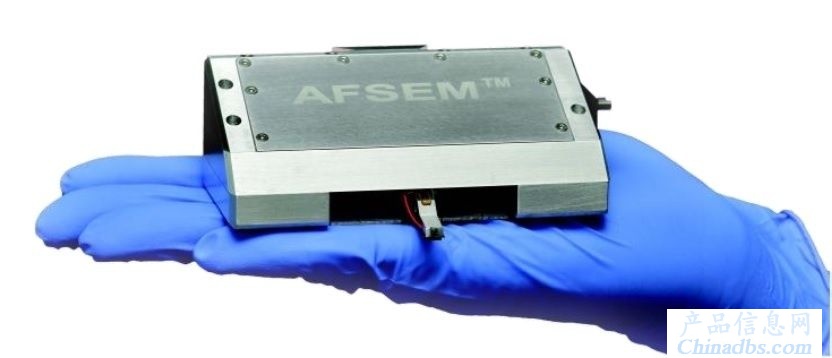

AFSEM™ —使AFM和SEM合二为一

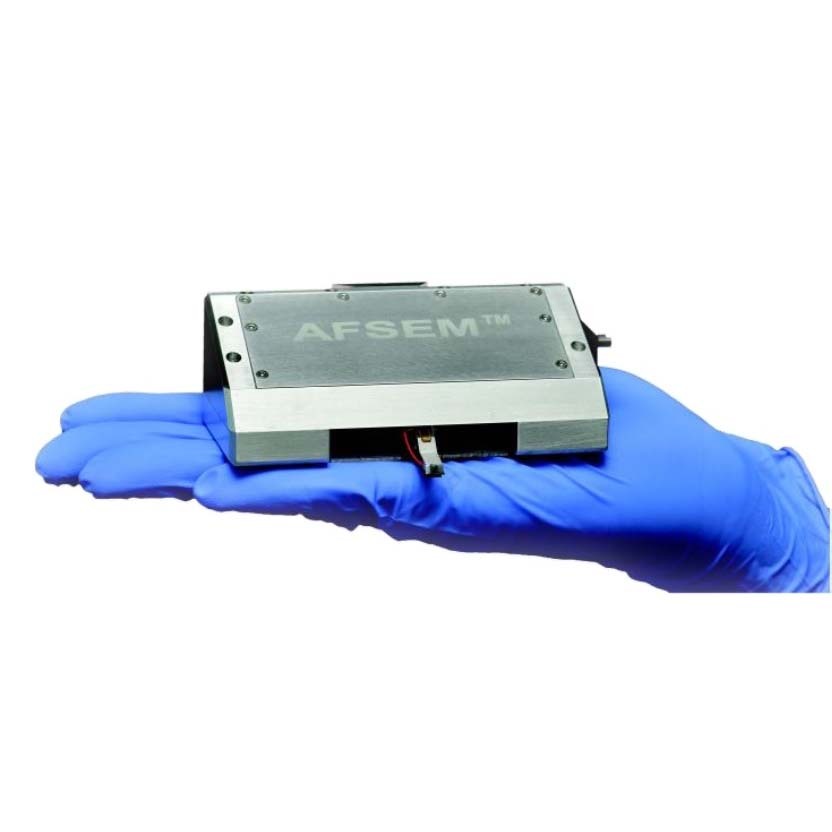

奥地利GETec公司发布的扫描电镜专用原位AFM探测系统——AFSEM是一款紧凑型,适用于真空环境的AFM产品,能够轻松地结合两种强大的分析技术—AFM和SEM为一体,扩展SEM样品成像和分析能力。AFSEM技术与SEM技术的**结合,使得人们对微观世界和纳米世界新探索新发现成为可能。

<strong>扫描电镜专用原位AFM探测系统</strong>

SEM结合AFM**解决方案:

* 扫描电子显微镜中进行AFM原位分析

* 使用SCL的自感悬臂技术的纳米探针

* 无需激光和探测器,适用于任何样品表面

* 与大多数SEM兼容而不妨碍正常的操作

* AFM和SEM协同并行分析

扫描电子显微镜中进行原位AFM分析

扫描电镜专用原位AFM探测系统实现了AFM和SEM的功能性互补,让SEM可以同时实现样品的高分辨率成像,真实的三维形貌,精确的高度,距离测量,甚至是材料的导电性能。做到这一点只需要将AFSEM悬臂探针的位置移动到SEM下需要观察的样品位置进行探测。优化的AFSEM工作流程(几乎没有减少SEM的扫描时间)确保了高效率。提供的强大控制软件则允许进行优化和直观的测量、系统处理和数据分析。

<strong>扫描电镜专用原位AFM探测系统</strong>

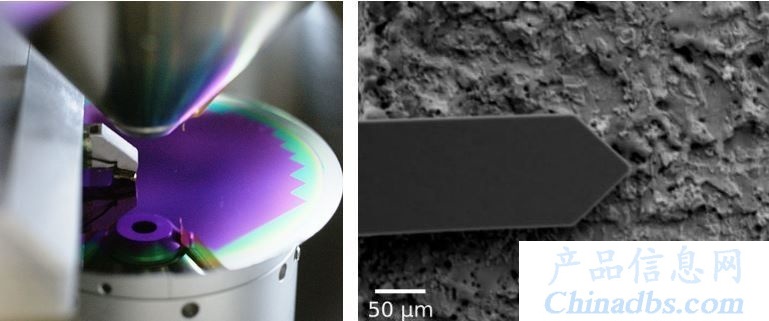

将AFSEM集成到一个Zeiss Leo 982扫描电子显微镜中(左),对样品表面进行扫描成像(右),对样品表面进行扫描。当在AFM和SEM成像之间交替时,不需要转移样品或打破真空。使用AFSEM,一切都可以进行内联!

SEM-AFM协同分析

对于产品或材料分析,通常需要用多种技术分析一个样品或者同一个器件,并寻找参数之间的相关性。如果样品需要使用SEM和AFM这两种的成像技术,就意味着我们需要找到感兴趣的区域并定位它,再拿到另一个设备中寻找这个感兴趣的区域,才能实现对同样的区域进行分析。有什么能比直接把AFM放在SEM里面来的简单呢?

<strong>扫描电镜专用原位AFM探测系统</strong>

<strong>扫描电镜专用原位AFM探测系统</strong>

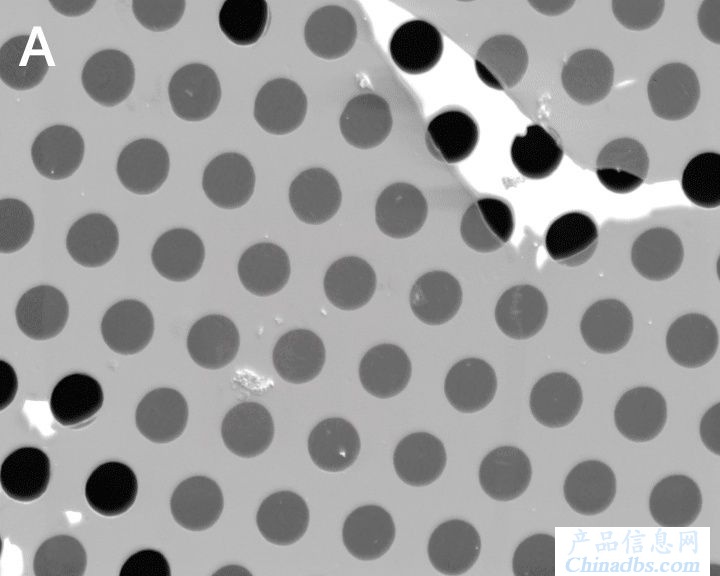

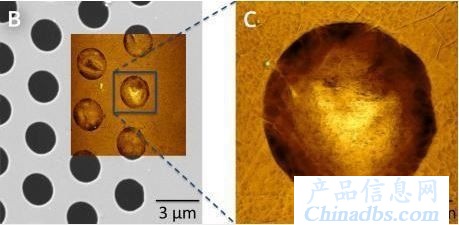

对无支撑石墨烯和石墨烯相关材料进行扫描电镜和AFM原位分析。在低电压扫描电子显微镜下,我们可以对一个悬空的石墨烯薄片的样品进行成像,以确定层数和厚度(a)。然后,利用AFM(b+c)实现更高的分辨率和更好的对比度。

<strong>扫描电镜专用原位AFM探测系统</strong>

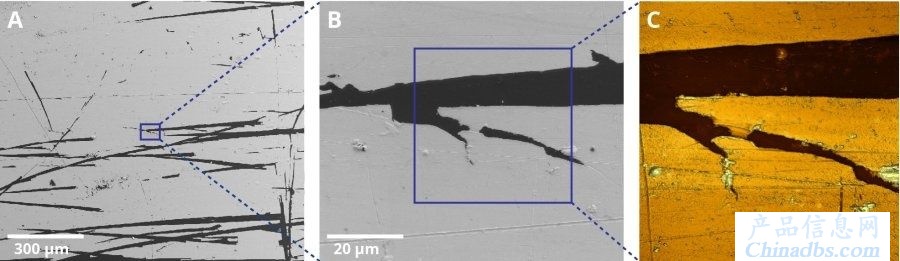

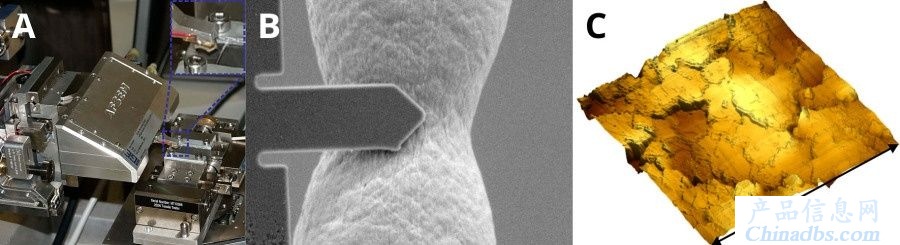

扫描电镜图像(A)、放大的图像(B)和相关的AFM成像(C),测量结果来自FEI Quanta 600 FEG ESEM。

AFSEM可与大多数SEM兼容

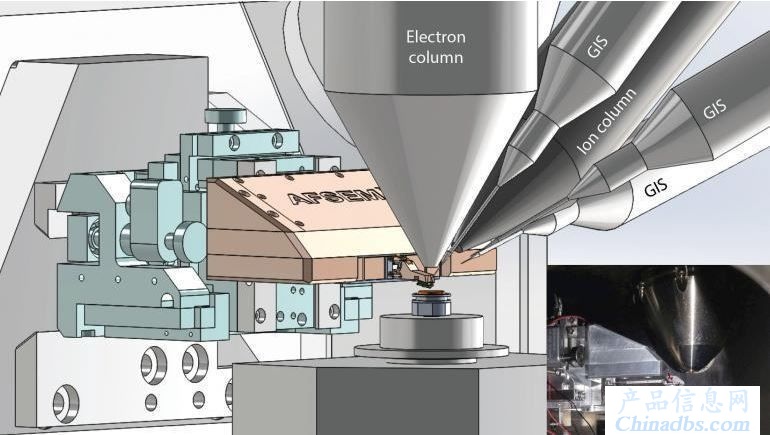

AFSEM适用于大多数SEM或双光束(SEM/FIB)系统。可以直接安装在系统腔室的仓门上,同时样品台保持不变。此外,AFSEM采用一种自感应悬臂探针,无需激光与传感器。AFSEM在电镜中,夹持探针的悬臂梁只需要极靴与样品之间4.5毫米的空间。因此,AFSEM可以与各种标准的SEM兼容,GETec公司能够处理任何兼容SEM系统真空腔内的安装。也正是这种优雅小巧的设计使得扫描电子显微镜能够配合AFM技术实现的亚纳米级的形貌探测。

<strong>扫描电镜专用原位AFM探测系统</strong>

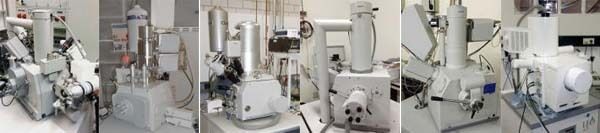

成功的AFSEM集成的例子(可参见集成SEM列表)

AFSEM与SEM分析技术紧密配合

由于AFSEM小巧的设计维护了SEM功能的完整性,可以实现与其他标准的扫描电镜分析技术相结合同时使用,如常规FIB、FEBID和EDX,以及SEM中可搭配的拉伸机,应力测试,机械手等等

<strong>扫描电镜专用原位AFM探测系统</strong>

AFSEM应用案例举例

AFSEM与Deben 200N拉伸试验台可以同时集成在Philips XL40 SEM实现试样拉伸形变过程的原位观察和形貌探测。这是一个创新的实验解决方案,用来研究拉力作用下金属试样的拉伸形变和颈缩过程中,样品表面形貌和粗糙度的变化。

<strong>扫描电镜专用原位AFM探测系统</strong>

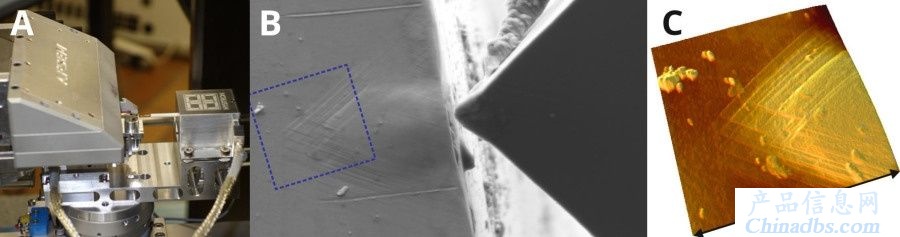

此外AFSEM™和Hysitron PI85硬度测试台结合,一同安装在蔡司Leo 982 SEM中,电镜下我们可以实时观察金属表面在硬度计压头尖端的压力下,表面形变,滑移过程。其形变,滑移的形貌变化可以由AFM完成。

<strong>扫描电镜专用原位AFM探测系统</strong>

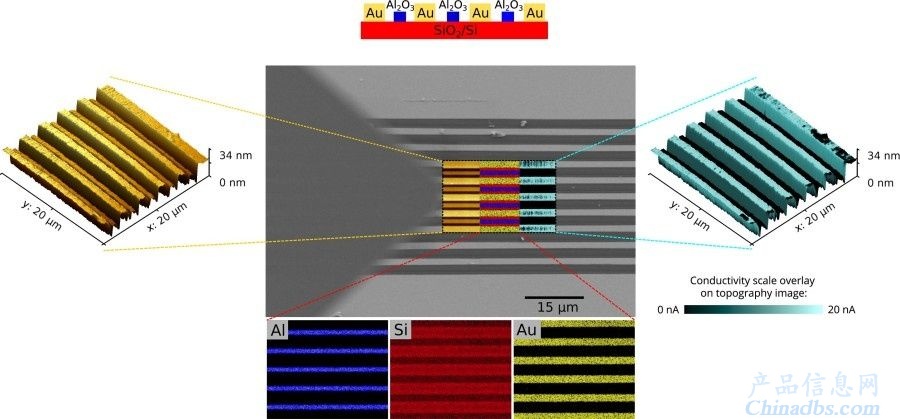

从AFM的角度来看,自感应悬臂探针可以实现多种探测模式,包括静态成像、动态成像、相对比、力谱、力调制和导电模式AFM。例如,在飞利浦XL40仪器中,利用扫描电镜成像、EDX的化学分析、AFM的3D形貌和电导分析。

<strong>扫描电镜专用原位AFM探测系统</strong>

AFSEM采用的自感应探针(self-sensing cantilevers)

奥地利SCL-Sensor.Tech公司主要生产硅基压阻式自感应探针,避免了常规AFM需要光路进行探测的模式,拓宽AFM在纳米探测、力测量和其他场合的应用。

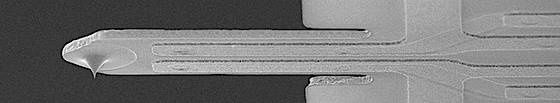

自检测悬臂配备全压阻电桥直接测量悬臂信号电,从而消除常规原子力显微镜光学信号探测对仪器空间的要求。两个可变电阻分别位于微悬臂和芯片上。整个结构连接到一个小的PCB板上,可实现快速和高重复性的探针交换。感应到的信号通过一个前置放大电路读出和放大。这使得与各种仪器,如SEM,TEM和许多其他测量系统,可以轻松无缝地集成。自感应探针具有各种谐振频率和弹簧常数。

我们可为您提供PRS(压阻传感)悬臂探针和PRSA(压阻传感与主动)悬臂探针。

Self-Sensing Cantilevers with Silicon Tip

Self-Sensing Cantilever without Tip (Tipless)

Self-Sensing Cantilevers with SCD Tip

Silicon tip radius: <15nm

Cantilever length: 70-300 μm

Frequencies: 30-1300 kHz

Stiffness: 1-400 N/m

Applications: AFM,nanoprobing,force measurement, ...

Tip: tipless

Cantilever length : 100-450 μm

Frequency: 14-550 kHz

Stiffness: 0.5-170 N/m

Applications: torque magnetometry (e.g. in a PPMS), gas/media properties, force measurement, experimental tip mounting,...

SCD-tip radius: <10 nm

Cantilever length: 100-450 μm

Frequency: 14-550 kHz

Stiffness: 0.5-170 N/m

Applications: AFM, nanoindentation, ...
