无液氦低温强磁场共聚焦显微镜 - attoCFM系统

经过多年的发展，德国attocube公司生产的低温强磁场环境共聚焦显微镜attoCFM系统，成为了在纳米尺度研究量子点、量子器件光学性质的标准设备。

为提高图像质量，共聚焦显微镜需要在低温环境中工作，从而达到提高图像高分辨率、清晰光学谱图、锐化谱线和降低噪音的目的。同时，低温下散射和非辐射效应的减少，以及量子效率的提高，都有助于提高光学信号的强度，使得的研究发射能量与其他因素的关系成为可能。

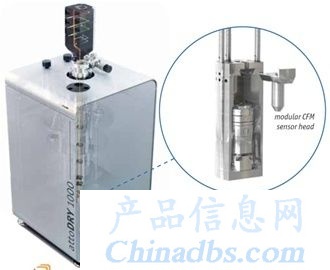

attoCFM配备了全新的attoDRY系列无液氦的恒温器和磁场，以及全新扫描头attoCFM-MC。它简单易用，其模块化的设计满足了光学实验开放性与灵活性的要求，光致发光、荧光光谱（半导体纳米结构、量子点、纳米线、光子晶体）、拉曼光谱（石墨烯、碳纳米管、高温超导）、量子光学器件制作（原位刻蚀、自组织量子点等）等都可以由此实验平台实现。

极强的拓展性、灵活性和稳定性

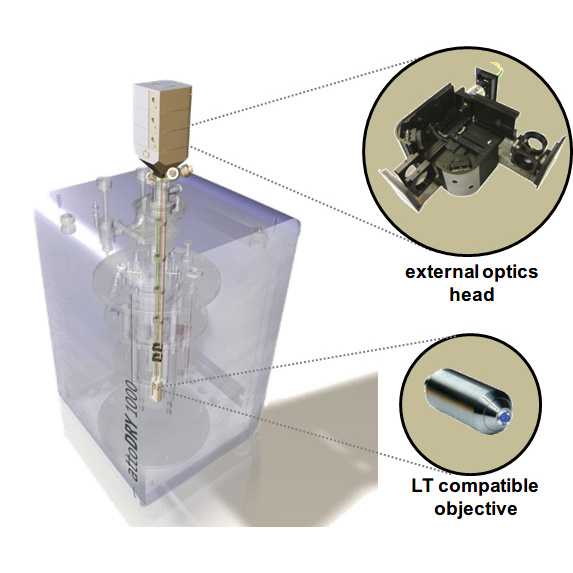

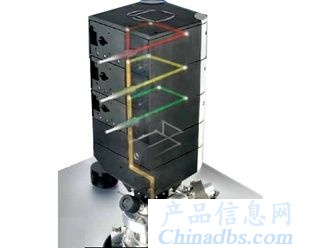

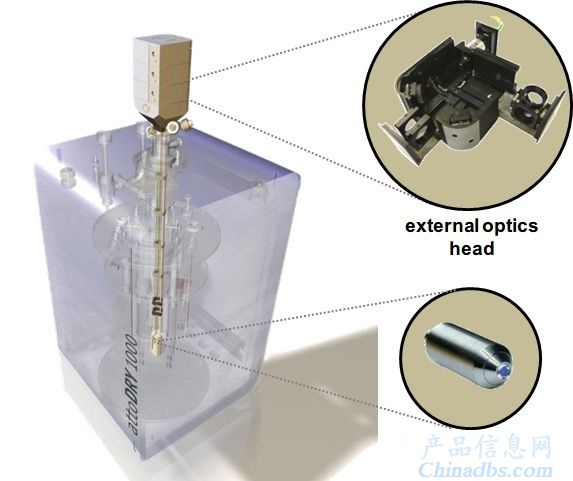

attoCFM I为低温无液氦free-beam配置，充分满足了高灵活性和开放性的要求。模块化的分光镜头位于恒温器外部，可自由更换光学部件，可独立的调节激发和接受端口，因此可以拓展进行Raman光谱研究，实现纳米尺度下样品定量表面性质表征。

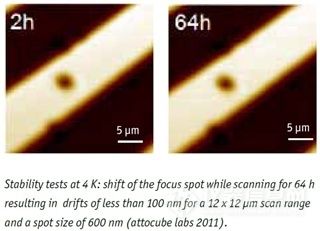

attoCFM I性能非常稳定，可进行长时间实验测量（如下图右所示）。

attoCFM I 的两种配置：Faraday与Voigt Geometry

低温强磁场共聚焦显微镜的研究中，一般有磁场方向与样品表面垂直与平行两种实验架构。德国attocube公司的attoCFM I新设计的样品托与低温物镜结合可以有Faraday与Voigt Geometry两种配置（如下图）来实现磁场方向与样品表面垂直或者平行两种实验架构。

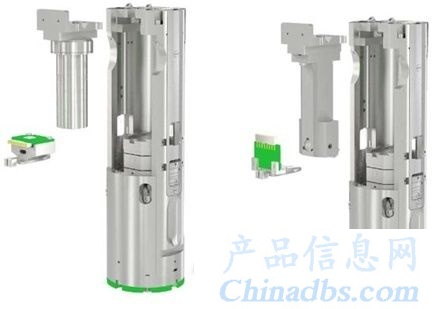

上图：图左为Faraday Geometry（磁场方向与样品表面垂直），右图为Voigt Geometry(磁场方向与样品表面平行)

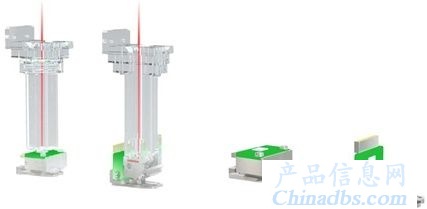

上图： Faraday Geometry与Voigt Geometry两种配置的光路图与样品托
