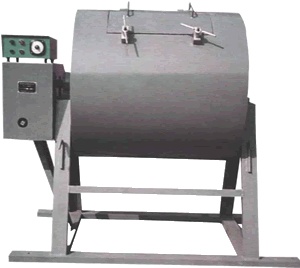

MK-8型米库姆转鼓机按GB/T2006《冶金焦炭机械强度的测定方法》规定的技术要求设计制造的，主要用于测定焦炭机械强度，焦炭试样的抗碎强度和耐磨强度。

米库姆转鼓机技术指标及参数:

转鼓内径×长度(mm):1000×1000±5

转速：100转/ 4分钟±10 秒

配用动力（kw）:2.2

机器重量（kg）:970

外形尺寸(mm):1830×1350×1800(长×宽×高)

电压(V):380/220

米库姆转鼓产品设备：

1、转鼓：内径规格为1000×1000±5mm。鼓壁厚度采用8.0mm的耐磨材料。沿鼓轴向安装四根角钢，100mm×50mm×10mm（高×宽×厚），相隔90度焊于鼓内壁上，鼓门500mm×600mm，保证严密，转轴由2.2千瓦电动机电动。经减速机，转速为25转/分，每次测定为100转。

2、：自动定时停转。本后面板安装接线端子，负载端子接设备的电机，电源端子接电源。在接通设备电机和电源后，红灯指示灯亮，然后启动绿色按钮。设备开始起动，启动，红灯熄，绿灯亮。转速为25转/分，每次测定为100转/4分±10秒，在的控制下自动停机，在停机后，静置1-2分钟，方可做转后筛分测定。如设备运转中途需要停机，按动的红色按钮。每次测试时间为4分钟±10秒，每月标定一次时间。

3、圆孔筛：为木制框，长方形铁板筛。筛片尺寸为960mm×660mm，有以下规格，尺寸如下，每月检验一次。（另购）

孔径为60mm±0.5mm筛子

孔径为25mm±0.5mm筛子

孔径为40mm±0.5mm筛子

孔径为10mm±0.4mm筛子

4、磅秤：刻度为0.1公斤（自购），称量100公斤

5、其它：铁铲、容器（竹筐、铁箱均可）自备。

试样的采取和制备：

1、试样的采取按GB1997的规定进行。

2、按GB/T2005进行分析并称量各粒度级焦炭质量（不包括小于25mm部分），按各粒度级筛分比例称取转鼓试样，每份试样为50公斤（称准至0.1公斤）。每次试验应取两份试样。

3、当发现试样水分过大时，对试验结果有影响时，需作适当处理，方可进行试验。

米库姆转鼓机试验步骤：

1、将其中一份试样，小心放入已清扫干净的鼓内，压紧鼓盖，升动转鼓，100转后停鼓，静置1-2分钟。使粉尘降落后，打开鼓盖，把鼓内焦炭倒出，并仔细清扫，收集鼓内鼓盖上的焦粉。

2、将出鼓的焦炭依次用直径25mm和10mm的圆孔筛进行筛分（25mm部分进行毛穿孔）。筛分时每次入筛焦量不超过15公斤，既要力求筛净，又要防止用力过猛使焦炭受撞击而破碎。

3、分别称量大于25mm、25-10mm及小于10mm各粒焦炭的质量（称准至0.1公斤），其总和与入鼓焦炭质量之鼓焦质量之差为损失量，当损失量≥0.3公斤时，该试验无效，<0.3公斤时，则计入小于10mm。

计算公式与测算误差：

抗碎强度（M₂₅）计算式：

出鼓后大于 25mm焦炭的质量（公斤）

入鼓焦炭的质量（公斤）

耐磨强度 (M₁₀) 计算式：

出鼓后大于 10mm焦炭的质量（公斤）

入鼓焦炭的质量（公斤）

测算误差： M₂₅不大于 3 ， M₁₀不大于 1 。

为减轻劳动强度，增强测定的准确度，专门设计制造有鼓前、鼓后机械筛，代替人工对集炭进行筛分分级:

焦炭鼓前分组机械筛主要用于冶金炼焦各级组成（25～40mm、40～60mm、60～80mm、＞80mm）及焦末含量的测定。它可以替代手工筛，达到减轻劳动强度、提高焦末含量的检测准确性、人为误差的理想设备。焦炭鼓前分组机械筛采用优化设计，使其结构紧凑，操作简便，运行可靠。其各项技术性能已达到GB ? T2005-94中的要求。

焦炭鼓前分组机械筛主要技术规格：

1、筛板规格(mm)：80×80 60×60 40×40 25×25

2、层 数： 4层

3、筛体倾角： 11.5o

4、激振幅度：6～8mm

5、电机功率：0.75kw

6、机器重量： 650kg

7、外形尺寸（mm）：2300×1340×1310

	JXS-2焦炭鼓后机械筛

JXS-2型焦炭鼓后机械筛是用于焦炭机械强度测定的筛分，装有时间续电器，电器控制，使筛内试样得准确的定时筛分，可手筛操作人为误差，是焦炭筛分的理想设备。

焦炭鼓后机械筛主要技术参数:

电 机 功 率：1.5KW

摇 动 角 度: 40o-45o

一次筛分时间：45秒

筛 板 尺 寸：上层筛孔为40mm或25mm，下层为10mm.筛框为木质，筛片的技术要求GB2006的规定。

外 形 尺 寸：(mm)1540×1150×1210

总 重：360kg
