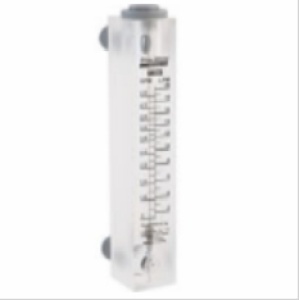

F550面板安装式流量计
面板安装，变面积式流量计，用于监测和控制液体流量
*壳体由整块的丙烯酸树脂经机械加工和抛光制成
*经退火处理，增加了强度和抗化学性能
*面板明装式设计，带闷头销
F550系列面板安装式流量计简介
F-550系列面板安装式可变面积流量计广泛用于监测和控制各种水和弱腐蚀性化学品流量。明装式面板安装，聚丙烯连接头在流量计后面，标准NPT接口。F-550系列面板安装式流量计由整块的丙烯酸树脂经机械加工制成，316不锈钢浮子，精度高、寿命长。精密校准的GPM/LPM双流量刻度，直接印刷在流量计壳体上，读数清晰、准确。
F-550系列面板安装流量计有标准型和可调型两种，可调型内置流速阀，可进行精确的流量控制。
技术参数
精度 | ±5% FS |
材料 | 壳体：丙烯酸树脂 适配器：聚丙烯 浮子：316不锈钢 O型圈：氟橡胶 |
安装方式 | 面板安装 |
安装孔直径 | 17.5 mm |
最 高流体温度 | 93℃ @ 0 psi |
最 大工作压力 | 250 psig(17.2 bar) @21℃ |
最 大压力差 | 2 PSI |
尺寸/重量 | 184×27×32 mm， 907 g |
型号 | 接口 | 流量/GPM | 流量/LPM |
F-55250L/LA | 1/4" NPT(M) | 0.025-0.25 | 0.1-1 |
F-55375L/LA | 3/8" NPT(M) | 0.1-1 | 0.4-4 |
F-55376L/LA | 3/8" NPT(M) | 0.2-2 | 0.75-7.5 |
F-55500L/LA | 1/2" NPT(M) | 0.5-5 | 2-20 |
F-55010L/LA | 1" NPT(M) | 1-10 | 4-40 |
F-55200L/LA | 1" NPT(M) | 2-20 | 7.5-75 |
标准配置 |
BWF200 | F-55250L面板安装流量计，1/4"接头，不可调，使用手册 |
BWF201 | F-55375L面板安装流量计，3/8"接头，不可调，使用手册 |
BWF202 | F-55376L面板安装流量计，3/8"接头，不可调，使用手册 |
BWF205 | F-55500L面板安装流量计，1/2"接头，不可调，使用手册 |
BWF210 | F-55010L面板安装流量计，1"接头，不可调，使用手册 |
BWF220 | F-55200L面板安装流量计，1"接头，不可调，使用手册 |
BWA300 | F-55250LA面板安装流量计，1/4"接头，可调/带流速阀，使用手册 |
BWA301 | F-55375LA面板安装流量计，3/8"接头，可调/带流速阀，使用手册 |
BWA302 | F-55376LA面板安装流量计，3/8"接头，可调/带流速阀，使用手册 |
BWA305 | F-55500LA面板安装流量计，1/2"接头，可调/带流速阀，使用手册 |
BWA310 | F-55010LA面板安装流量计，1"接头，可调/带流速阀，使用手册 |
BWA320 | F-55200LA面板安装流量计，1"接头，可调/带流速阀，使用手册 |
