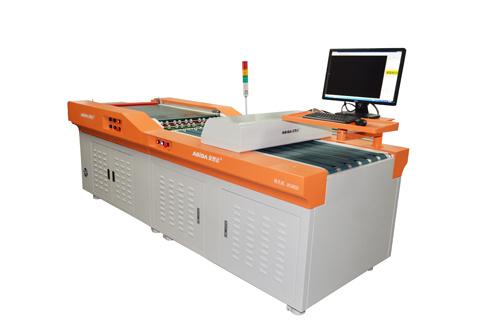

检孔机，印制电路板检孔机，PCB板检孔机，线路板检孔机

印制电路板检孔机的用途

用于检测印刷电路板钻孔后和包装前孔数和孔径大小，孔的品质（塞孔等），并能自动作出OK，NG的判断。JK3600主要针对PCB板面积较小而产量较大的成品板客户，满足市场上对PCB小板的高效检测。

特征：

1、操作方便简单，人性化界面，检测步骤简单，无需专业人员易学易操作；

2、采用漫射型超长条形LED光源，使用寿命长；

3、检测速度快，PCB板可在在30°角度范围内任意放置，可节约检测时间，提高检测效率；

4、JK3200配备双分拣装置，可同时检测两块板，并同时做出OK/NG判断；

JK3600配备六分拣装置，可同时检测6块板，并同时做出OK/NG判断；

5、具有网络检修站功能，可使用多部电脑同时连接主机，均可实现同步查看NG板缺陷信息，快速对NG版进行检修，提高工作效率；

6、个性化软件设计，可根据用户不同的检测需求，快速对软件进行升级；

检孔机技数参数

项目规格

可检测孔径范围0.15～10mm

可检测电路板尺寸100 X 150mm ～ 630 X 650mm

可测电路板厚度0.3～10mm

最大检查孔数15万

检测速度3.5～12.5m/min(可调)

测孔重复精度±40um

测孔公差±40um

最小孔边距0.15mm

检测方式CIS贴近式测量

检测光源LED光源

电源要求AC220V 50Hz

本机尺寸3550mm X 1200mm X 1100mm(L *W*H)

气压容量要求0.5～0.7MPa

重 量450Kg
