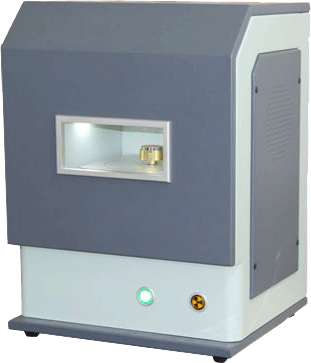

 产品介绍 产品说明、技术参数及配置 在石油钻井施工中，准确获取岩性资料是录井的重要任务，是及时建立地层剖面准确评价油气层性质和正确预测下部地层岩性的前提，也是指导钻井生产正常运行的最基础的工作。传统录井对岩性的识别主要是通过人的肉眼观察或借助光学仪器观察，获取的资料为定性的描述性资料。由于存在较多人为因素，对同一个样品的岩性判定和特征描述，很可能是千差万别的。这些非标准的、定性的、描述性的资料，既不利于进行横向或区域上对比分析，且精确性和可靠性也有限，已经越来越不能满足对复杂油气藏勘探开发工作发展的需要。同时，许多钻井新技术新工艺的发展，常常造成岩屑细小，甚至呈粉尘状，以观察为手段的岩性识别方法更加难以满足现场需求。 随着钻井工艺的发展，需要一种能够准确、定量地解决细碎岩屑岩性识别问题的方法。X射线荧光（X-Ray Fluorescence，简称XRF）分析技术采用X射线照射样品产生特征X射线荧光，通过荧光光谱图定量分析岩屑元素的含量，可以满足地质录井的定量化需求，同时能够有效地解决细碎岩屑的识别问题。 鉴于此，根据石油地质录井生产的实际情况，依据JC/1085-2008标准、《Q/SY1862-2016元素录井技术规范》、《Q/SY 128—2015录井资料采集处理解释规范》 生产的CIT-3000SY型石油X荧光元素录井仪，是集当今**电子技术、计算机技术和核分析方法于一体，具有微机化程度高、人机界面友好、分析精度高、采用多项专利技术，是目前石油地质录井解决以上难题的新技术设备。分析元素：Na、Mg、Al、Si、P、S、Cl、K、Ca、Ba、Ti、Mn、Fe、Pb、As、Sr等。并能在测量完成后直接计算含量显示出对应测量样品的岩性。 技术指标 仪器功能综述：实现岩屑元素含量的准确、快速分析和数据处理。具体技术指标如下： l输入电压：电压 AC220V±10V，频率：50Hz±5Hz。 l环境温度：0℃-40℃、环境湿度：35%-70% l采用美国航天技术的SDD半导体探测器计数，配合专门的数字脉冲处理技术，能 量分辨率优于100eV(55Fe)； l测量对象状态：粉末、固体、液体，同时分析元素：一次性可测几十种元素； l能量测量范围：1－40KeV； l测量元素范围：钠（Na）到铀（U）之间的88种元素 l元素含量分析范围：1ppm-99.99% l检测限：Na≤0.5%；Mg、Al、Si≤0.05%；P、S、Cl、K、Ca、Ti、V、Cr、Mn、Fe≤0.001%。 l分析精度：0.03% （含量高于95%以上的样品、21次测试稳定性）； l重复性：同一样品在同一条件下连续5次测得的主元素含量值与5次测量的平均值的相对标准偏差不大于5%；l稳定性：同一样品每间隔30分钟测量一次，5次测得的主元素含量值与5次测量的平均值的相对标准偏差不大于5% l辐射剂量：<25μsV/h。 l高压：0V-50kV； l管流：1μA-1000μA； l测量时间：30秒-200秒（时间随样品而调整） l真空泵：抽气速度＞4L/s；最大真空度＞1×10ˉ2 Pa。真空系统（可防止返油，可稳定高真空，高强度样品腔可维持高真空。）10秒真空度达10ˉ2 Pa，30分钟不漏气，稳定性好。 l仪器额定功率：200W 仪器主要特色 1）核心价值 通过岩屑元素组成的分析识别岩性，通过岩性的组成特征判断层位。 2）分析的主要元素 Na、Mg、Al、Si、P、S、Cl、K、Ca、Ti、V、Cr、Mn、Fe、Co、Ni、Cu、Zn、As、Rb、Sr、Y、Zr、Nb、Mo、Ag、Cd、In、Sn、W、Pb、Th、U、Ba等 3）极高的真空度 **的真空系统，10秒抽气真空度高达10-2Pa，30分钟不漏气，轻元素探测效果提高了70%，保证了Na、Mg、Al、Si**的分析效果和理想的重现性能； 4）仪器高分辨率 FAST-SDD探测器，配合专利技术的数字多道分析技术，仪器的分辨率高达100ev，最大限度的降低了元素之间的干扰，分析更加准确。 5）软件操作方便 出厂标定好后，长期使用，自带校准曲线样，无需用户标定。 性能特点 l采用X光管激发样品，自动选择激发条件，更能获得***分析结果 l仪器结构：适合粉末样品检测的上照式结构。此结构可避免：粉末样品落灰或垮样污染探测器和光管，导致不便维护、容易损坏，计数率降低。样品可旋转测量，消除样品不均匀得影响。 l真空环境测量，提高了轻元素的激发效率和测量范围； l系统可自动识别谱线，方便地了解样品的组成； l2048道多道谱仪实时测量显示，对样品X光谱进行精细分析； l可一次性实现元素的快速、无损、准确分析； l自动校准，确保仪器长期稳定； l视频图像实时监控，可随时观察测量状态； l粉末样品检测，制样简单； l整体设计合理，性能稳定，运行可靠； l全中文Windows应用软件，操作简单； l在软件上可以通过计算测量谱线得到该测量样品与标准岩性的相似度。 仪器配置 l仪器主机一台 l品牌计算机一台 l激光打印机一台 l真空泵一台 l压片机一台 l制样模具一套 l稳压电源一台 l测试软件一套 |
