德国Feinfocus X光检测设备

Feinfocus作为高分辨率X光检测设备研发、设计和制造系统供应商，是1982年最早成立于德国的系统供应商；现有超过2800台Feinfocus的X射线设备在全球范围内被投入使用。Feinfocus拥有目前世界上***的X射线设计理念和制造技术，Open Tube专利技术，原厂设计的更全面、更多功能的操作平台，整个系统完全是德国原厂制造; 微焦、纳焦的***，拥有多项专利多。多年来Feinfocus的产品广泛用于PCBA、Semi、Package、后段封装和非破损性检测(NDT)等领域的检测设备。Feinfocus以**检测技术、丰富经验、客户为先的应用为用户提供及时技术支持。通过双赢联手:

1）2004年，Feinfocus并入瑞士COMET集团，成为COMET的一个事业部；

2）2006年，另一家工业X射线制造商YXLON International也并入COMET集团；

3）2007年，YXLON和Feinfocus合并为YXLON International GmbH，成为COMET的一个成员，是航空、汽车、工业和电子领域***X光管和系统供应商；

4）YXLON在中国上海、北京有办事处

性能特点?Capability Features

-平台化设计，实现产品客户订制化

-使用開放式X射线管&平板数字探测器，領先業界的清晰图像提供者

-射线管的靶功率高达10瓦，几何放大倍数达2000倍，应用范围更广

-独有的样品旋转及倾斜模块，是失效分析的强有力工具

-专利的TXI技术，确保任何时候检测图像质量稳定

-专利的AIM技术，确保观测检测位置处于图像中心

-全新FGUI軟件可提供CNC自動檢測，全自动完成BGA检测与Void检测

-设备可直接升级到CT--3维断层扫描系统，节约成本

-独有1分钟快速CT扫描技术，是您实验室失效分析的最强大助手

-独有的高功率靶，靶功率达7瓦时不散焦，标准检测分辨率＜1.0μm

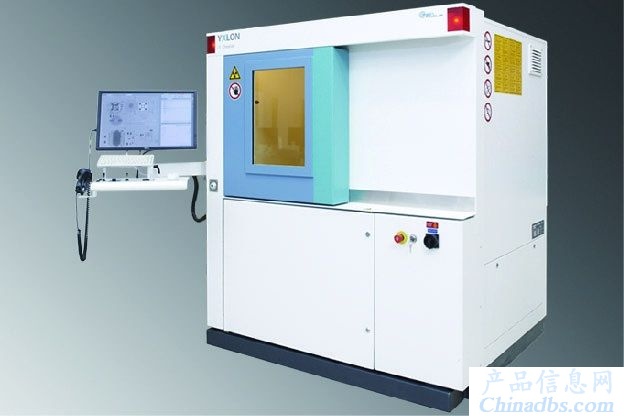

Y.Cheetah

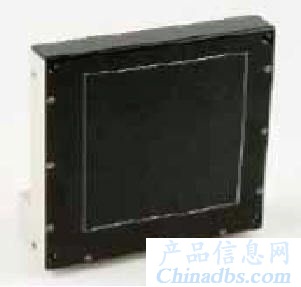

图像探测器技术：高速平板探测器（标配）

130X130mm 最大可视面积（FOV）

65000 灰度等级

24" LCD

几何放大倍：    2，000倍

CNC功能：       标准配置

最大监测尺寸：  460mmX410mm

最大样品尺寸：  800mmX500mm

运动轴部分：    1. 工作台X / Y;

2. X光管上下移动;

3. 图像探测器的上下移动;

4. 图像探测器的左右倾斜(-72.5~ +72.5度);

5. (选件)工作圆台旋转360度;

6. (选件) 样品夹手动倾斜(-30~+30度) / 旋转360度

7. 具备Zoom+ & Powerdrive 技术

Y. Cheetah (μHD) - 高分辨率、高放大倍数X射线检测系统

全新推出的Y.μHD功能模块，是专为TSV，Flipchip， Copper Pillar，高分辨率CT开发的功能模块，利用该功能模块，可以获得***检测结果。

- 一键操作，获得***图像

- 几何放大倍数高达3000倍，系统放大倍数高达25，500倍

- 高分辨率检测系统，检测TSV，Filpchip，Copper Pillar的理想工具

- 自动产生检测报告及具备检测历史追踪功能

- 独有的64位 Windows 7 操作系统，检测速度更快(可选)

- 独有的64位 Y.Quickscan，一分钟完成CT扫描

- 独有的Y. μHD功能模块，获得高分辨率的性能(可选)

BGA焊球空洞               绑线变曲/断裂            银浆空洞计算

焊锡层空洞               TSV内部汽泡           Flipchip内部错位

其它选件:

1. 开放式多焦点X射线球管，具有3种焦点模式：

- 微焦点分辨率＜1.0μm；

- 纳焦点模式分辨率＜0.3μm；

- 高功率模式分辨率小于＜3.0μm

2. FGUI 扩展软件：自动BGA检测与测量；自动气泡检测与测量；检测过程录影

3. 旋转工作台

4. 高功率靶材，特别适用于密度低和很厚的非电子产品

5. μCT模块，三维检测和实验室失效分析的得力助手

**铜线高速检测方案：

使用Feinfocus X光检测系统，配置高速平板探测器，实现铜线实时检测。

相对于配置传统探测器的X光检测系统，效率提高数倍，图像效果更加。
