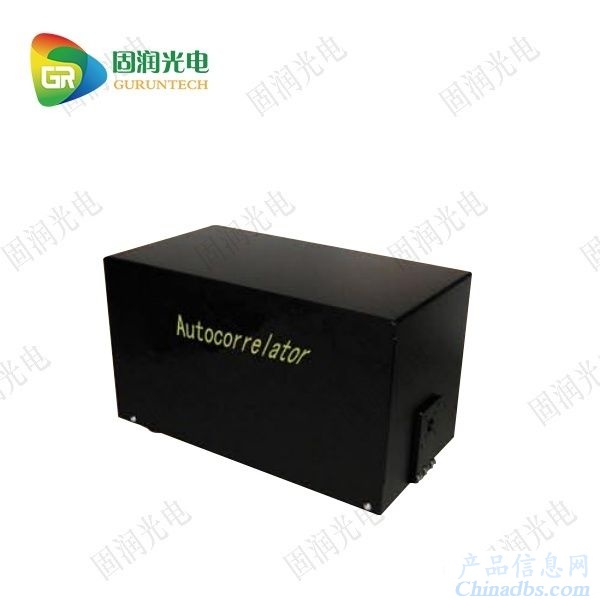

 产品介绍 型号：FROG-2 品牌：Mesa Photonics 描述：频率分辨光学开关（FROG）是一种常用的脉冲测量系统。超短脉冲测量仪是Mesa Photonics研发并生产的Frog Scan测试系统，功能齐全，适应性强，且易于使用，可以满足您的所有脉冲测量需求。超短脉冲测量仪和传统的自相关法测试不同，FROG不止可以获得脉冲激光的脉宽，还能给出被测激光的脉冲相位、脉冲形状和光谱信息等参数。无论你是调整激光系统或测量脉冲形状，FRGO测试系统都能满足你的需要。

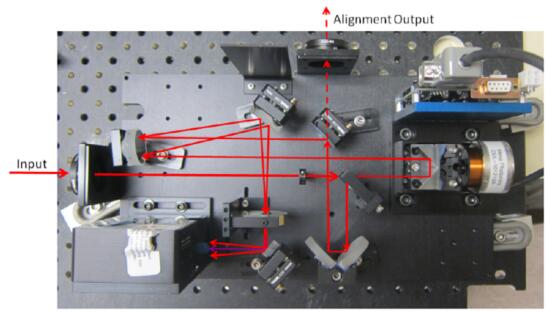

超短脉冲测量仪工作原理： FROG的基本方法是将待测脉冲经分束器分为两束，其中一束引入一个可调的时间延迟，然后再让两束光通过倍频晶体产生相互作用，产生倍频信号光。经光谱仪对信号光进行光谱展开后，计算出信号Esig ( t ，τ) ，对其求傅里叶变换得到频域信号Esig (ω， τ) ， 然后用实验测得的I FROG(ω，τ) 代替信号Esig (ω，τ) 的幅度得到新的Esig (ω，τ) ，经反傅里叶变换得到新的Esig ( t ，τ)应用一定的限定条件，由新的Esig ( t ，τ) 计算出新的E( t) 作为下一次迭代的初值。重复这个过程，直到FROG图形误差达到一个可以接受的值成为FROG迹线，并从FROG迹线中恢复脉冲的振幅和相位分布。 超短脉冲测量仪光路原理图：
超短脉冲测量仪产品特点：
超短脉冲测量仪应用范围：
超短脉冲测量仪技术参数：
|
