Imatest测试图卡+测试卡简介：

SFRplus 测试卡：

SFRplus 测试卡

全球最强大的测试卡

实现全自动图像质量分析

我们独特、符合ISO标准的SFRplus测试卡可以与软件Imatest中的SFRplus模块配合使用，提供全自动、全方面的图像质量分析。

1.更少无用区域：SFRplus测试卡充分利用了整个图卡上的所有空间。相比之下，它的优越性更好，因为标准ISO旧款的分辨率测试卡的实际使用率只有10%，即只有10%的内容可用于数据化的分析。SFRplus测试卡为数字化分析提供了有用得信息。

2.避免了高反差图像导致的图像阶调溢出：通过过度曝光和缺少曝光使得SFRplus测试卡更加精准和连续以及更少干扰。

3.更多信号处理信息：允许测量信号处理的有效性，例如锐化、降噪，这些都是没有办法用ISO测试卡测量出来的。

4.自动区域探测：无需手动选择分析区域，可全自动定位测试区域。

5.支持多种尺寸和材料：从5X5cm到110X187cm，材料可以是无光、半光或背光材料，玻璃镀铬材料（用于小幅面高精度分析）。

SFRplus测试卡可以分析以下参数：

噪音

ISO敏感度

色彩精度

阶调响应

畸变和几何

分辨率和清晰度

伽马和色调精度

畸变和几何

横向色差

SFRplus 测试卡的分析:

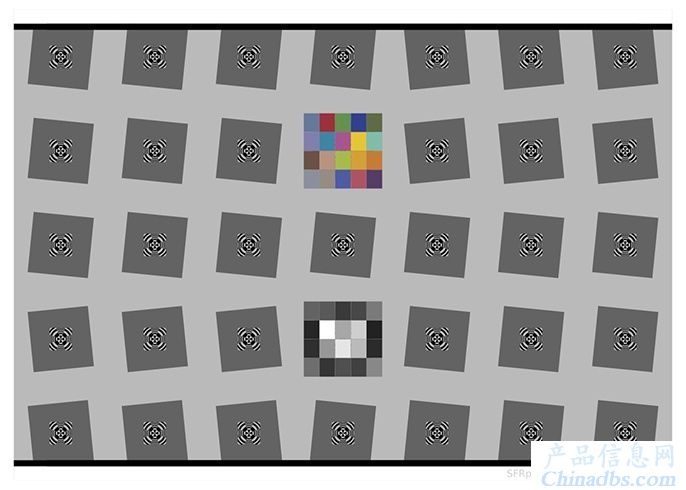

SFRplus 测试卡结构，Imatest SFRplus 测试卡可有效地自动计算几个关键图像质量因素，只需使用Imatest单幅图表，SFRplus的自动侦测是利用图表上下的水平线条，配合上下的白色空间发挥**效果，这两条线是计算几何扭曲或倾侧所需的。整个阵列的斜矩形占用图表最多的位置，每个矩形的边均用于计算相框不同部位空间频率反应，此外，亦用于计算横向色差于相框边缘尤为明显。最后，矩形的对焦援助帮助操作员取景时取得**对焦。SFRplus图表中心偏下是有20个色块的深浅图，与此区域读到的数值为影像系统的阶调反应伽马及白平衡提供资讯，一张有20个色块的彩图表有计划地放到中央上方，用于测量色彩反应及误差。此区域的颜色反映现实场景包括肤色及叶子。SFRplus提供多种设定，媒体种类包括喷墨、相机打印底片及铬黄玻璃衬底，图表亦作输出为不同尺寸由一厘米到一米以上不等，亦有预先扭曲图表以测试极端鱼眼系统。

ISO标准测试卡：

ISO 12233:2014 E-SFR测试卡是按照ISO标准文献中6.1节和附录C中低对比度边缘空间频率响应(E-SFR)测试卡制作的。

ISO标准测试卡，符合严格标准

我们的ISO测试卡符合所有ISO标准，符合在成像设备中的所有图像质量要求。

1.符合国际标准。针对于图像的国际标准组织（ISO）设定了国际标准用于图像质量分析和我们所有的测试卡符合ISO委员会设定的规格标准。

2.兼容Imatest软件。所有的ISO测试卡能与Imatest Master， IT 和IS.结合使用。

3.精度校准，高分辨率打印质量。打印在专业校准的打印机，每个测试卡都会产生和最后一样的结果。

eSFR ISO测试卡的分析：

eSFR ISO测试卡结构，Imatest eSFR ISO测试卡自动计算几个关键图像质量因素，包括锐度、横向色差、阶调反应、色彩反应以及噪点，与低反差Edge SFR 规格完全相容，新的标准为ISO 12233:2014，ISO 2014标准取代了2000标准，之前使用高反差测试卡容易引起出界或量度误差，也缺少渐进组别评定系统的阶调反应，并且只有少量功能适用于自动分析。Imatest eSFR ISO测试卡的设计，建基于ISO 12233:2014定义的低反差edge SFR规格，图表有九个倾斜的矩形，反差比例为4:1应用OECF渐进组别，斜矩形的边可用于量度空间频率反应及横向色差，适用于相框不同部位，矩形全部有对焦援助适用于手动或自动对焦，20级灰阶OECF图案环绕图表中心，用以测量影像系统的阶调反应，伽马。白平衡及噪点特征。测量版块放射性平均排列减低光纤下降的量度误差。噪点测试系列涵盖广泛，包括浓度、场景参照原始像噪点以及ISO 15739视觉噪点迅噪比，及动态范围。Imatest额外提供了两个eSFR ISO图标版本，符合标准之余善用多余空间，优化及延伸测试卡，有额外留个倾斜的矩形，测量成像区以外的锐度。四个对准标志用于自动侦测Imatest eSFR ISO模组功能，十六个色块代表现实场景的色彩，用于分析并呈现精确或偏好的色彩。根据该ISO标准的另一部分，添加了四对双曲线楔行形测试极限解像度及云纹，优化eSFR ISO测试卡比例为3:2，延伸eSFR ISO测试卡则为16:9，支援视角更宽广的影像系统。

我们****的ISO标准测试卡：

Photographic ISO 12233:2014 E-SFR

Inkjet ISO 12233:2014 E-SFR

ISO 15739
ISO 14524

Color Spilled Coins (Dead Leaves) Test Chart

彩色落币（枯叶）测试卡

用来测试纹理锐度的Color Imatest Spilled Coins 测试卡，是Dead Leaves测试卡（枯叶测试卡）的另一个版本。它有一些优于Dead Leave测试卡的地方，如近乎**的不变式测量，能够提高测量的准确度和稳定性；灰色地带往测试卡左右两边能够促进去噪效果（采用一种技术将灰斑噪声的PSD(功率谱密度)从中心Spill coins区域的信号噪声PSD中除去）。

Black & White Imatest Spilled Coins (Dead Leaves) Test Chart

黑白落币（枯叶）测试卡

测试纹理锐度的Color Imatest Spilled Coins 测试卡，是Dead Leaves测试卡（枯叶测试卡）的另一个版本。它有一些优于Dead Leave测试卡的地方，如近乎**的不变式测量，能够提高测量的准确度和稳定性；灰色地带往测试卡左右两边能够促进去噪效果（采用一种技术将灰斑噪声的PSD(功率谱密度)从中心Spill coins区域的信号噪声PSD中除去）。

Random Pattern (Noise) Test Chart

随机图案 (噪点) 测试卡

Imatest Random Pattern chart(随机图案测试卡)也是用来测试纹理锐度的Dead Leave测试卡的另一版本。Random Pattern 是专门用来减少噪声的：处理极小化锐度时采用极大化减少噪声方法，来提高检测的精确度和稳定性。另外，灰色地带往测试卡左右两边能够促进去噪效果（采用一种技术将灰斑噪声的PSD(功率谱密度)从中心Spill coins区域的信号噪声PSD中除去）。

Log Frequency Contrast Chart

Log对数反差卡

该测试卡采用高质量半光亮纸的喷墨印刷模式。

纸张规格为24''* 13''（610mm * 330mm）

测试卡有效面积为16.75''*13''(426*330mm)

Log Frequency-Contrast测试卡检测信号处理的效果——降低噪声和锐化——通过图像系统性能，在水平轴上区分空间频率（对数频率随x增大而增大）以及在垂直轴向上区分调制信号。调制信号与图像的高h关系为与（y/h）²成正比。因为Log F-Contrast 测试卡的结果是正弦曲线，其调制相当于SFR或者MTF。

High Dynamic Range Test Chart

高动态范围测试卡

该测试图有36种低噪声密度补丁和密度范围超过120dB(光学密度超过6.5)。范围显著高过我们的标准ITDR36。近乎圆形贴片的配置确保了光晕对结果产生最小的影响。除此之外，测试卡左右两边缘区域能够探测到闪光灯，该闪光灯可能会对HDR性能有干扰。在203*254mm的底片上，测试卡的有效区域为197*235mm。

36-Patch Dynamic Range Test Chart on High Precision 8x10 inch Film

36阶动态范围测试卡

此透射测试卡有36种密度灰阶及大约0.1D的密度步进，密度范围至少为3.2D。将提供具体密度参考值，请在随卡附有CSV文件中查阅。

Xyla-21 Dynamic Range Test Chart

Xyla-动态范围测试卡

传感器的动态范围对于选择一个好的摄像机来说非常重要。为了确保能够精确测量动态范围，使用了**的高动态范围测试系统Xyla。提供20 f-stops的动态范围，只允许1:1，000，000的光通过第21级。Xyla能够处理即使是***的摄像机系统。

Simplified ISO-15739 digital camera noise test chart

ISO15739噪点测试卡

15阶灰度测试卡包括12个灰阶处于椭圆布置的边缘，以及3个位于椭圆内部。相对较深的灰阶尤其有利于测量噪声。主要在Imatest 的Stepchart，Multicharts和Multitest模块中调取。打印在12*18 inch（205*457mm）的光亮喷墨介质。
