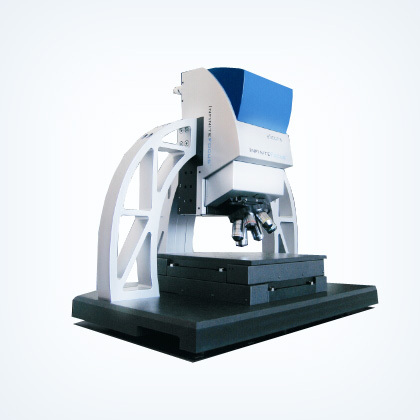

产品介绍 自动变焦三维表面测量仪InfiniteFocus G4 自动变焦三维表面测量仪InfiniteFocus G4 由奥地利alicona公司研发生产,是一款用于实验室研究和生产控制的高分辨率光学三维表面测量仪,它将形貌测量和粗糙度测量**地结合在同一个系统中,垂直分辨率达10nm。 自动变焦三维表面测量仪InfiniteFocus G4的主要功能: 1.表面形貌测量 2.粗糙度测量 3.表面纹理测量 4.体积测量 5.二维图像测量 6.重复性测量任务的编程操作 7.形状测量 8.偏差测量 9.轮廓测量 10.刃口测量 优势: 测量陡峭面和小半径 在测量部件复杂,测量面陡峭和测量材料属性多样的情况下,InfiniteFocus G4亦可实现高分辨率测量。这同样适用于光面部件或者小半径和小角度的形貌。每个测量都提供了储存到3D数据的颜色信息。 应用: 微型部件和微型结构表面 典型的应用是钻孔、铣削工具等等切割边缘测量。应用还包括微型精密部件的质量保证,涵盖汽车行业,航空航天工业,医疗技术或者微型die铸造行业。其它应用为造纸和印刷业,微型电子和司法鉴定。 自动变焦三维表面测量仪InfiniteFocus G4的技术参数: 位移范围(X、Y、Z轴):100×100×100mm 样品表面结构:表面形貌Ra>10-15nm,Lc=2μm 最大样品高度:100mm-240mm 最大样品倾斜角:85° 最大扫描高度:22mm **垂直分辨率:10nm 最大扫描面积:10000mm2 最大单一扫描范围:100mm 最小测量粗糙度(Ra):30nm 最小测量粗糙度(Sa):15nm 最小测量半径:1μm 最小测量角度:20° 自动变焦三维表面测量仪InfiniteFocus G4的主要特点: 1.能够同时测量形貌和粗糙度 2.能够测量小半径和小角度 3.能够测量超过80°的斜面 4.标准真实的颜色信息 5.提供360°的形状和粗擦度测量 6.检测具有不同表面特征的表面 |
