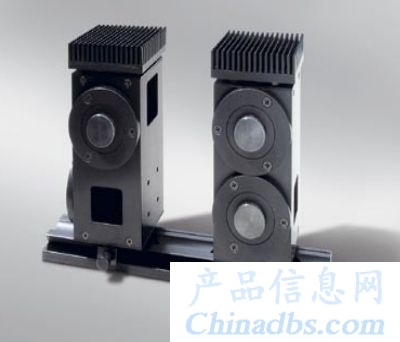

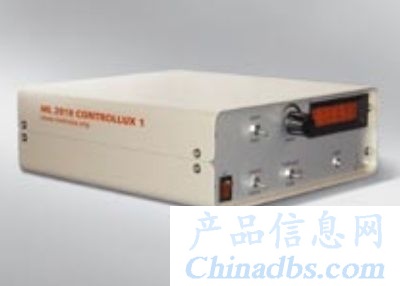

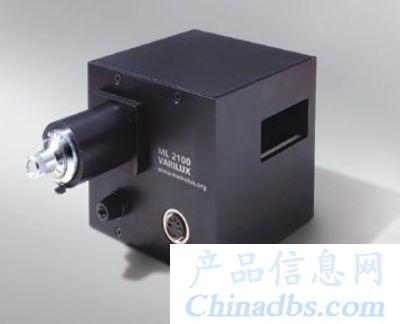

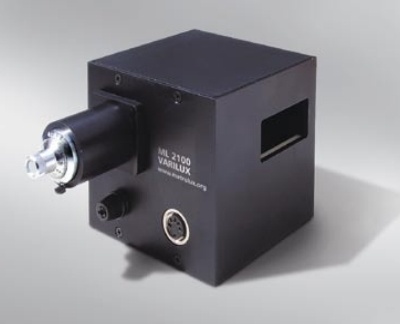

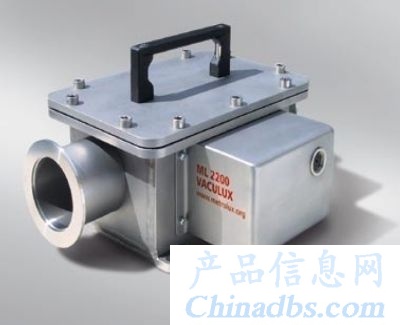

产品介绍 Metrolux ML 2000可调激光衰减器 ML 2000 系列衰 减 器 CCD相机通常饱和能量密度约30μJ/cm 2,为了分析激光束或超过相机的可用能源的光源,CCD 曝光之前必须先对光进行衰减 MetroLux 为您的应用提供不同的因子和损伤阈值的衰减器来减小光照强度。利用可变衰减器和ND滤光镜可以减少在紫外/可见光/红外范围的光能达到一种可以使用的范围。 可实现各种衰减因子。 根据衰减器类型,可以经受住2000W/cm 2(CW)的能量。我们的衰减器的制造具有与激光应用***一致性,不会影响激光/光源的光分布。 ML 2100/2200 可变光束衰减器 ML2100和ML2200 能够使连续激光能量衰减 ,是专门用于高功率准分子 激光器。 设备的光学元件包含了电介质过滤器,用来对光束衰减,也包含中立的光学单元,以补 偿光束的位移。 连续耦合的激光束衰减改变的角度达到在介质滤波器发生率0°至45 °的范围。 ML2200 是专为真空使用。 附属设备: ML 8010 CONTROLLUX 2 步进电机控制器 ML 2300 紧凑型衰减器ML2300有一个固定的衰减因子约为400,是一个适当的为调查强激光辐射的预衰减器。 ML2300经常结合串联中性密度滤光片,光束轮廓分析与摄像机ML3200,ML3000,或连同波前传感器ML4010 Optino一起使用。 技术参数: ♦ 尺寸规格 50 x 50 x 120 mm3 ♦ 自由孔径的传入,平行的射线束 20× 20 mm2 ♦ 最大输入功率 ~ 100 W/cm2 楔形材料石英, BK7 ♦ 光谱范围 185-2000 nm (石英), 300-2000 nm (BK7) ♦ 非极化设- 光束 偏差: 90°(可调节) ♦ 光束位移: 50 mm ♦ 极化设计 – 光束 偏差:0°(adjustable) ♦ 光束位移: 50 mm 总结表:

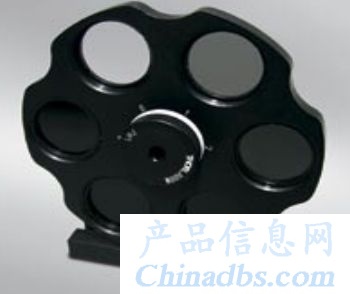

如何找到合适的衰减因子(脉冲激光): 例:激光束的能量(最大)12兆焦耳/厘米2(=12000μJ/cm2),相机饱和为30μJ/cm2。要使用这台相机具有足够的动态,您需要衰减因子(12000μJ/cm2)/(30μJ/cm2)= 400。在这种情况下可以使用的ML2300 。 注:我们是专业化定制化结构。如果你有特殊需要,我们能为您的应用设计合适的衰减器—ND滤镜。 ND 滤 镜 光密度 OD=log(1 / T)或T=10(-OD值),其中T是传输的一小部分光。例如,一个滤镜的 OD 为3,T为0.001或0.1%。 ♦ 5种不同的N / D滤镜可用于预衰减 ♦ 光密度 0.9, 1.8, 3.0, 4.0, 6.0 ♦ 滤镜提供不同的线程,例如C型安装 ♦ 可以结合不同的滤镜 ♦ 5个ND滤镜组成的滤光片套装 |
