超级检测仪

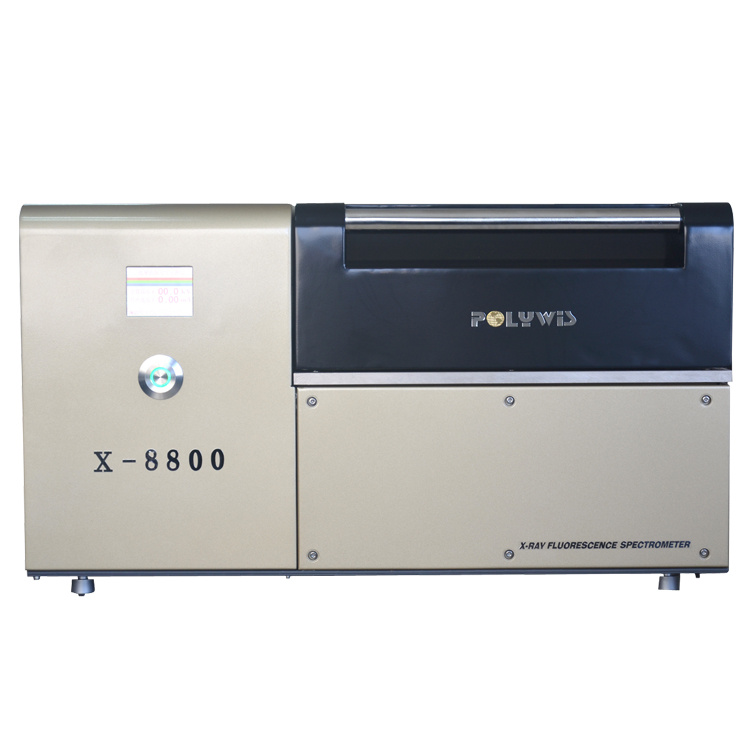

型号：X-8800

产品概述

依托二十六年的行业经验，自主创新、吸收消化国内外先进技术，我们设计制造出了超高精准度、重现性好、可靠性强、测量范围广、软件操作简便实用、外形美观大方的新一代高端可抽真空的能量色散X荧光光谱仪

此款仪器由多名高级工程师研发设计，采用独有的专利真空系统，使传统的能谱仪的功能得到了大大的提高，对于轻元素和含量很微量的元素的检测上了一个新台阶，除此之外还采用了高分辨率的美国原装进口X-123SDD全数字一体化探测器系统，多种滤光片和准直器自动切换系统，多重冷却与射线防护等系统组成，体现了美观与功能的**组合，加上我们集二十五年的研发经验**开发出来的强大的分析测试软件和独有的检测功能，打造了此款高端的多用途快速无损检测设备

性能特点

极速检测配置了美国Amptek公司原装进口的高计数率高分辨率的X-123SDD数

字一体化探测器系统，使检测速度及精度都大幅度提高，超快速度得到精确的检测结

果

多重防辐射系统仪器采用高强度钢板外壳并配置多层屏蔽结构，有效防止X射线外

溢，保证使用者在**安全的环境下使用操作仪器；为了防止在测量过程中发生误操作，设计安装了光电快门装置，当样品舱盖打开时，控制系统实时控制高压电源进入待机模式，从源头上消除X射线，保证安全；仪器的控制系统和测量软件联动，开始测量，控制系统立即控制高压电源进入工作状态，当测量结束时，控制系统实时控制高压电源进入待机模式，不但从源头减少X射线的激发，还能有效延长部件的使用寿命

抽真空系统在X射线荧光检测技术中，微弱的荧光信号比较容易受到环境干扰，尤其是检测轻元素时更加明显，为了克服空气的干扰，***方法就是在真空环境下进行检测，我公司开发的智能化真空控制系统，采用独有的嵌入集成式方案，真空一体机的效果，不但在控制上更加智能化，而且在用户使用过程中也更加的方便快捷。真空系统在很短时间内即可达到所需的真空度，从而减小空气对测量的影响，提高轻元素的测量精度

操作模式 一键式全自动模式：适合样品单一、检测工作量大的测量方式人工选择测试方法：适合样品多样、经常需要有针对性的修改测试方法的测量方式

计数率 计数率最高可到50万，超高的计数率可以在短时间内累计大量的计数，使

得检测时间大大缩短

测量精度 对于宝石中各类元素，钾K、铅Pb、铜Cu、镓Ga、钴Co等，相对误

差可达10%以下，检出限最低可到1ppm；对于贵金属，对黄金96%以上的试样，绝

对误差可达0.04%

自动计算不确定度：多次测量以后，系统会自动计算当前测量的不确定度，省去繁琐的人工计算过程

检测范围 可对贵金属、宝石进行检测，尤其对和田玉、红宝石、蓝宝石、祖母绿等

天然与合成、染色等有很好的区分辨别能力

耗材 无任何耗材，绿色环保，对环境无二次污染

预热无需热机，开机即测

仪器功能

1. 检测和田玉中的钾K溴Br碘I，判断是否可能是天然和田玉或染色和田玉，检测结果可达1ppm

2. 检测红宝石蓝宝石中的镓Ga，判断是否可能是红宝石或合成红宝石

3. 检测欧泊中的锆Zr，判断是否可能是天然欧泊或合成欧泊

4. 检测珍珠中的锰Mn，判断是否可能是淡水珍珠或海水珍珠

5. 检测尖晶石中的镁Mg、铝Al、锌Zn、铁Fe，判断是否可能是天然尖晶石或合成尖晶石

6. 检测绿松石中的钴Co，判断是否可能是天然绿松石或染色绿松石

7. 检测绿松石中的钾K，判断是否扎克利法处理

8. 检测碧玺中的铜Cu，判断是否可能是帕拉依巴碧玺

9. 检测祖母绿中的铷Rb和铯Cs，判断是否可能是天然祖母绿或合成祖母绿

10. 加装样品室真空系统，可有效的迅速的使样品室达到真空状态，60秒即可达到-0.09Mpa以上。能更好的检测镁Mg铝Al硅Si硫S磷P等等轻元素

11. 自动检测真空度，若真空度低于要求值，则真空泵自动启动，整个过程完全自动化

12. 超大样品室，原石也可以检测

13. 多种不同的滤波片，自动切换，实现不同应用的检测

14. 同时还有贵金属检测功能，可以检测金银铂钯样品的含量

15. 贵金属检测精度：Au精度大于99.9% ：0.04%

大于99% ：0.1%

大于97% ：0.15%

大于75% ：0.2%

小于75% ：0.3%

Pt精度大于95% ：0.2%

大于85% ：0.3%

小于85% ：0.5%

Ag精度大于92.5% ：0.2%

大于85% ：0.3%

小于85% ：0.5%

Pd精度大于90% ：0.3%

小于90% ：0.5%

16. 可检测贵金属中的有害元素铬Cr、铅Pb、镉Cd，汞Hg检出限最低可到10ppm

17. 可准确检测区分黄金99.9%与99.99%

18. 精确测量黄金、铂金当中铱元素的含量，测量范围0.5%-30%，检测精度可达0.2%左右，此技术行业**

19. 精确测量铂金中金元素的含量，检测精度可达0.2%左右

技术参数

1.分析元素范围：铝（Al）13号元素——铀（U）92号元素

2.元素分析含量范围：1ppm（百万分之一）到99.99%

3.元素同时分析能力：35种元素

4.测量样品型态：固体，粉末，液体

5.探测器：美国Amptek公司原装进口高分辨率X-123SDD数字一体化X射线探测器系统

（1） 探头类型：硅漂移探测器（SDD）

（2） 探头尺寸：25mm2 ，

（3） 硅晶体厚度：500μm

（4） 探测器窗口：铍窗，12.5μm厚，可更好的检测轻元素

（5） 探测器分辨率：分辨率为125eV

6.激发源：X光管最大功率50W。电压范围为0-50KV；电流范围为0.01-1mA

7.高压电源：采用厂商威思曼的高压电源产品

（1）电压和电流从零至满量程连续可调：最大高压50KV，最大管电流1mA

（2）电压负载调整率：0.01%;（从空载到额定负载，电压变化为满量程的0.01 %）

（3）电压线性调整率：±0.01%（输入电压变化±10%，设定值的变化范围为0.01%）

（4）电流负载调整率：0.01%;（从空载到额定负载，电压变化为满量程的0.01 %）

（5）电流线性调整率：±0.01%（输入电压变化±10%，设定值的变化范围为0.01%）

8.滤波系统：多种滤波片与测试方法相配合，最大限度的提高测量的精确性

9.稳定性：稳定性高，相对标准偏差RSD < 0.03%；8小时峰位漂移小于0.5道；无须预热，自动校正峰位；自动加载高压电流；自感应高压光电保护系统，有效延长仪器使用寿命和增强稳定性，10次连续测量的标准偏差小于0.05%

10.散热系统：采用低功耗高效X光管，整机的热功率有效降低，对散热系统的要求也随之降低，在 仪器内部结构设计时，充分考虑到各发热部件的散热问题，采用散热风流管道的设计 概念，对各个部件的布局进行优化，既隔离了常温部件，又能通过空气

流快速带走发热部件产生的热量

11. 多重防辐射系统：

（1）仪器采用高强度钢板外壳并配置多层屏蔽结构，有效防止X射线外溢，保证使用者在**安全的环境下使用操作仪器

（2）为了防止在测量过程中发生打开舱盖的误操作，设计安装了光电快门装置，当样品舱盖打开时，控制系统实时控制高压电源进入待机模式，从源头上消除X射线，保证安全

（3）仪器的控制系统和测量软件联动，开始测量，控制系统立即控制高压电源进入工作状态，当测量结束时，控制系统实时控制高压电源进入待机模式，不但从源头减少X射线的激发，还能有效延长部件的使用寿命

12.仪器用电保护：作为一款检测仪器，高安全性是很重要的因素，在仪器内部集成了过压保护，过流保护，过热保护等保护措施，保证在各种意外条件下，都能及时切断电源，保证使用者和使用环境的安全

13. 仪器箱体结构：能量色散X射线荧光光谱仪属于精密检测仪器，仪器内部既有高达数万伏的高压电源，也有整机的多路开关式供电电源，对于微弱的X荧光信号，很容易受到干扰，根据我公司多年的开发经验，吸取当前先进的仪器设计理念，开发出了完全符合检测要求的仪器箱体结构，仪器采用分隔式箱体结构，充分考虑EMC设计，有效隔绝仪器内部各部件之间的EMI信号；另外考虑各部件的散热要求，设计预留了散热空气流通道，有效提高散热效果，在整机的EMC和仪器稳定性方面得到增强

14. 认证：CE认证，ISO9001质量管理体系认证

15.外形尺寸：705 （宽）X 530（深）X400（高）

16.样品仓尺寸： 270mm（直径）X 150mm（高）

17.重量：95Kg

18. 工作环境：

（1）室内使用

（2）工作温度：18-35℃”

（3）相对湿度：≦70%，无冷凝水

（4）电 压：交流 220V±5V 50Hz，建议配置交流净化稳压电源

应用领域

质检机构、科研院校、珠宝首饰零售及生产加工行业、贵金属有色金属行业、贵金属回收及提纯行业、冶金钢铁行业、化工及催化剂行业、地质矿产行业、水泥建材行业、废旧回收深加工行业、考古陶瓷行业、有毒有害物质及无卤元素件行业

仪器配置：

X-123SDD 数字一体化X射线探测器系统

风冷式X射线光管

三次滤波及准直系统

高压电源

非接触光路控制系统

综合电子控制系统

嵌入式抽真空系统

高效风冷散热系统

低压供电系统
