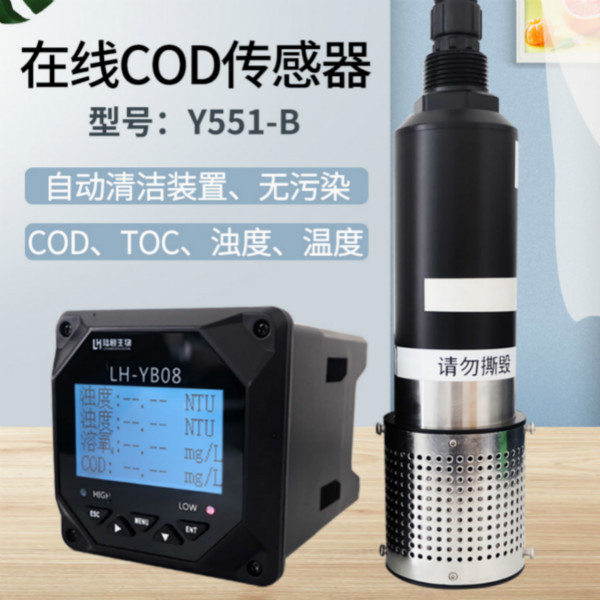

 产品介绍 一、工作原理 许多溶解于水中的有机物对紫外光具有吸收作用。因此，通过测量这些有机物对254nm波长紫外光的吸收程度，可以准确测量水中溶解的有机污染物的总量。YA-510在线COD监测仪采用两路光源，一路254nm紫外光，一路546nm紫外参比光，能自动对光路衰减进行补偿并在一定程度上消除颗粒状悬浮物杂质的干扰，从而实现更加稳定可靠的测量。 1.无需试剂，无污染，更经济环保 2.尺寸小巧，安装更为便捷，可在线不间断进行水质监测 3.可测量COD、浊度及温度等参数 4.自动对浊度干扰进行补偿 5.带有清洁刷，可防止生物附着 6.漂移小，反应快速，测量更准确 7.即使长期监测依然具有很好的稳定性 8.免维护，使用周期长，使用成本低 9.数字传感器，RS-485接口，Modbus/RTU协议 10.低功耗设计，抗干扰设计 二、技术性能和规格 1.技术参数 型号YA-510 测量原理双波长紫外吸收法 COD量程范围0-400mg/L equiv. KHP COD精度±5%F.S. COD分辨率0.1mg/L 浊度量程范围0-100NTU 浊度精度±5%F.S. 浊度分辨率0.1NTU 校准方式两点校准 输出方式RS-485总线，Modbus/RTU协议 电源12～24VDC±10% 功耗<0.5W 工作条件0～45℃、<0.2MPa 存储温度-5～65℃ 防护等级IP68 安装方式浸入式安装 线缆长度5米，其它长度可定制 传感器外壳材料POM和316L不锈钢 1. 电气连接l 红色线—电源线（12～24VDC） l 黑色线—地线（GND） l 蓝色线—485A l 白色线—485B l 裸露线—屏蔽层 完成接线后，应仔细检查，避免错误接线导致传感器损坏。 线缆规格说明：考虑到线缆长期浸泡在水中（包括海水）或暴露在空气中，线缆具有一定的防腐蚀能力。线缆外径Φ6 mm，所有接口均已做防水处理。 一、 维护和保养 1. 维护日程和方法1.1 维护日程 为保证精确的测量，清洁很重要，定期进行传感器的清洁，有助于数据的稳定性。
注：上表中的维护频率只是建议，请维护人员根据传感器的实际使用情况来清洗传感器。 1.2维护方法 1）传感器外表面：用自来水清洗传感器的外表面，如果仍有碎屑残留，用湿润的软布进行擦拭，对于一些顽固的污垢，可以在自来水中加入一些家用洗涤液来清洗。 2）检查传感器的线缆：正常工作时线缆不应绷紧，否则容易使线缆内部电线断裂，引起传感器不能正常工作。 3）检查传感器的测量窗口有否有脏污，清洁刷是否正常。 4）检查传感器的清洁刷是否有所破损。 5）连续使用18个月，需返厂更换动密封装置。 1.3 注意事项 探头中含有敏感的光学部件和电子部件。确保探头不要受到剧烈的机械撞击。探头内部没有需要用户维护的部件。 2. 传感器的校准2 2.1 浊度校准 1) 零点校准：用大点的烧杯量取适量零浊度液，将传感器垂直放在溶液中，3～5分钟待数值稳定后进行零点校准。指令参照附录。 2) 斜率校准：将传感器放在溶液中放置于100NTU标准溶液中，3～5分钟待数值稳定后进行斜率校准。指令参照附录。 2.2 COD校准 1) KHP(邻苯二甲酸氢钾 ， C8H5KO4) ， 作为环境研究常用的染色剂， 可用来做 COD校准。 2) 配制标准液 ①准确称量0.8503g的 KHP放入1000 mL 的烧瓶。用蒸馏水或去离子水并灌注直到最高刻度. 此溶液为1000mg/L浓度的COD溶液。 ②取100mL此溶液注入1000 mL量程的烧瓶里，然后用蒸馏水或去离子水灌至最高刻度。摇匀后COD浓度为100mg/L。用同样方法配置浓度为5mg/L溶液。 ③用黑色玻璃瓶保存此浓缩标准液（步骤2.1）并低温储存防止其分解。稀释的标准液（步骤2.2)需要在准备好后24小时内使用。 3) 校准( 2点校准) ①将传感器放入5mg/L COD溶液内，并确认所有的光路都浸没在水下 >2cm 且无气泡。 按照附录命令进行零点校准。 ②将传感器放入100mg/L COD溶液内，按照附录命令进行斜率校准。 注：校准时，先校准浊度，再校准COD。 警告: KHP有致癌风险，操作时请带手套。 3.注意事项l 避免传感器被阳光暴晒 l 请不要用手触摸传感器 l 测量和校准时传感器表面避免附着气泡 l 使用中避免对传感器直接施加任何机械应力（压力、划痕等） 4. 常见问题及对策
二、质量和服务1. 质量保证l 质检部门有规范的检验规程，具备先进完善的检测设备和手段，并严格按照规程检验，对产品做72小时老化实验、稳定性实验，不让一支不合格产品出厂。 l 收货方对不合格率达到2%的产品批次直接退回，所有产生的费用由供货方承担。考量标准参考供货方提供的产品说明。 l.保证货源数量和出货速度。 2.配件和备件此产品包括： l 传感器1支 l 说明书1份 l 合格证1张 3.售后服务承诺本公司提供自销售日起一年内的本机售后服务，但不包括不当使用所造成的损坏，若需要维修或调整，请寄回，但运费需自负，寄回时需确定包装良好以避免运送途中损坏，本公司将免费维修仪器的损坏。 附录 数据通信 1. 数据格式Modbus通信默认的数据格式为: 9600n、8、1（波特率9600bps，1个起始位，8个数据位，无校验，1个停止位）。2. 信息帧格式 (xx代表一个字节） a) 读数据指令帧 0603 xx xx xx xx xx xx 地址功能码寄存器起始地址寄存器数量 CRC校验码（低字节在前） b) 读数据应答帧 0603 xx xx……xx xxxx 地址功能码字节数应答数据 CRC校验码（低字节在前） c) 写数据指令帧 0606 xx xx xx xx xx xx 地址功能码寄存器地址写入数据 CRC校验码（低字节在前） d) 写数据应答帧 0606 xx xx xx xx xx xx 地址功能码寄存器地址写入数据 CRC校验码（低字节在前） 3. 寄存器地址
4. 命令示例 a) 开机指令： 作用：让探头连续发光，开始COD测量。注意，上电时默认为开机状态。 请求帧：06 06 11 00 00 01 4C 81 应答帧：06 06 11 00 00 01 4C 81 b) 测量指令： 作用：读取传感器的COD和温度值；COD值的单位为mg/L，温度的单位为摄氏度。 请求帧：06 03 00 00 00 04 45 BE 应答帧：06 03 08 01 02 00 02 00 B0 00 01 14 B4 读数示例：
如：COD值 01 02 表示十六进制读数COD值，00 01表示COD带1位小数点，转换成十进制数值为25.8。 温度值00 B0 表示十六进制读数温度值，00 01表示温度数值带1位小数点，转换成十进制数值为17.6摄氏度。 c) 校准指令： 温度校准 作用：校准传感器温度25.8摄氏度；温度校准应在温度稳定一段时间后进行。 请求帧：06 06 10 10 01 02 0D 29 应答帧：06 06 10 10 01 02 0D 29 浊度零点校准 作用：设定传感器的浊度零点校准值；零点校准在零浊度水中进行。 请求帧：06 06 10 20 00 00 8D 77 应答帧：06 06 10 20 00 00 8D 77 浊度斜率校准 作用：设定传感器的浊度斜率校准值；在100NTU溶液中校准斜率时的命令： 请求帧：06 06 10 24 03 E8 CC 08 应答帧：06 06 10 24 03 E8 CC 08 COD零点校准 作用：设定传感器的COD零点校准值；在5mg/L溶液中校准零点时的命令： 请求帧：06 06 10 00 00 32 0D 68 应答帧：06 06 10 00 00 32 0D 68 COD斜率校准 作用：设定传感器的COD斜率校准值；在100mg/L溶液中校准斜率时的命令： 请求帧：06 06 10 04 03 E8 CD C2 应答帧：06 06 10 04 03 E8 CD C2 d) 更改设备ID地址： 作用：更改电极的Modbus设备地址。 将设备地址06改为01，范例如下： 请求帧：06 06 20 02 00 01 E3 BD 应答帧：06 06 20 02 00 01 E3 BD 5. 错误响应 如果传感器不能正确执行上位机命令，则会返回如下格式信息：
a) CODE：01 –功能码错 03 –数据错 b) COM：接收到的功能码 |
