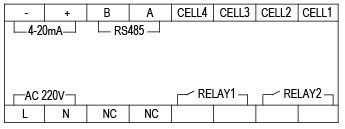

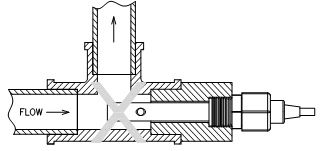

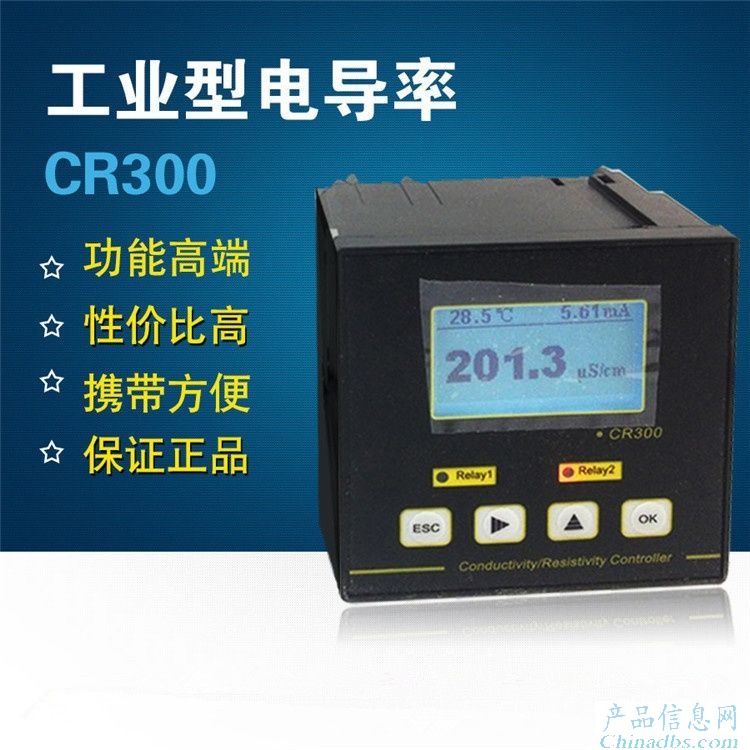

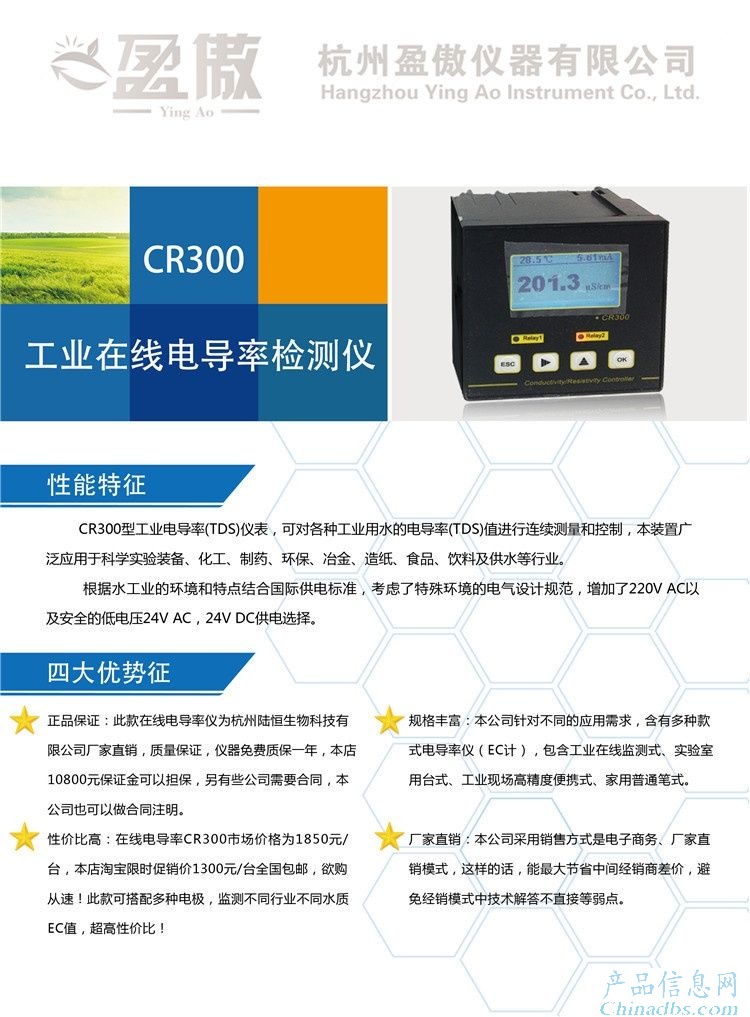

产品介绍 产品概述: CR300型工业电导率(TDS)仪表,可对各种工业用水的电导率(TDS)值进行连续测量和控制,本装置广泛应用于科学实验装备、化工、制药、环保、冶金、造纸、食品、饮料及供水等行业。 根据水工业的环境和特点结合国际供电标准,考虑了特殊环境的电气设计规范,增加了220V AC以及安全的低电压24V AC,24V DC供电选择。 产品特点: 2 出厂标准配置中文界面,语言化菜单,可中英切换 2 可进行电导率(TDS)和温度的测量、上限控制、电流输出、数字通讯 2 可自由调整电导率温度补偿系数和TDS转换系数 2 双路继电器,可对电导率(TDS)和温度分别进行控制,迟滞量可自由调整 2 一组仪表模式隔离变送端口,可组态成电导率(TDS)或温度,环路电阻300Ω 2 声讯报警可开关功能,通过界面选项设定开或关 2 液晶背光可选择节能模式,定时自动关闭 2 高性能CPU,良好的电磁兼容性能 2 具有一键恢复出厂参数功能 2 密码管理功能,防止非专业人员的误操作 产品技术指标: 测量范围: 0.01电极: 0.02~20.00 uS/cm-1 0.1 电极: 0.2~200.0 uS/cm-1 1.0 电极: 2~2000 uS/cm-1 10.0电极: 20 us/cm~20.00 mS/cm-1 准确度:+ 1% FS 稳定性:±1%(FS)/24h 配套电极: 电极常数:1.0cm-1 材 质:不锈钢 温补元件:NTC 10K 温度显示范围:0~100℃(分辨率0.1℃) 介质温度:5 ~ 100℃ 螺纹尺寸:1/2"管螺纹 介质压力:0~0.5MPa 线缆长度:5m或约定______m 温度补偿:以25℃为基准,温补系数可修正 显示方式:128*64液晶 输出信号:两组继电器,报警转换触点(3A/250 V AC) 供电电源:(AC 220V±10% 50Hz) 电源消耗:<=3W 环境条件:(1)温度0~60 ℃ (2)湿度≤85%RH 外形尺寸:96×96×110mm(高×宽×深) 开孔尺寸:92×92mm(高×宽) 安装方式: 将控制器从面板前放入,再装上下两个固定夹,用螺丝批锁紧即可固定。 图1 固定支架安装 接线位置图: 图2 后端子图 接线说明: 1. CELL1:电导测量(紫色) 2. CELL2:温度测量和黑色屏蔽线共用(黄色) 3. CELL3:电导测量(蓝色) 4. CELL4:温度测量(红色) 5. A:485通讯接口 6. B:485通讯接口 7. mA+: 4~20mA输出端+ 8. mA-: 4~20mA输出端- 9. REL2:温度常开触点 10. REL2: 温度常开触点 11. REL1:电导常开触点 12. REL1:电导常开触点 13. NC:未定义 14. NC:未定义 15. N:220V电源接口 16. L:220V电源接口 测量电极安装: 1. 配套电极常数的选择 2. 电极外型以及安装形式 电极外观尺寸 3. 常见的安装方式 安装传感器是一项十分慎重的工作,不正常的安装形式不能获得满意的测量数据,请安装传感器时一定要认真选择安装部位,推敲安装方式,以免造成测量数据失真。 1)图A中电极接头太长,伸入部分过短,传感器内容易形成死腔,造成测量误差,应按图B安装(向FLOW=水流方向深入)。 图A 错误安装方式 图B正确安装方式 2)图A安装方式会使电导池形成空气腔引起测量误差和不稳定,应按图B安装。 图A 错误安装方式 图B正确安装方式为电导池小圆孔位于出水窗口内 3)其它的常见错误安装方式。 会因水流不能保证满管 或高处积气而造成测量误差或不稳定 安装注意事项以及维护保养: 1)电导池应安装在管路中流速稳定且不易产生气泡处,可以采用旁流的方式安装,以免测量不准确。 2)同心管状电极平装、斜向安装或竖向安装都要使其前端迎向FLOW方向安装,并深入至流动水体;其他结构形状的电极防止侧向安装时在测量室因湍流产生的疏空压力造成测量数据紊乱。 3)测量信号属微弱电信号,其采集电缆必须独立走线,禁止和动力线、控制线连接在同一组电缆接头或端子板中,禁止与动力和控制线一同穿管和绑扎,以免干扰测量或破损时击穿仪表测量单元。 4)出厂前电极的线缆为标准定长且为专用电缆,测量电缆需加长时,请在供货前与制造商约定。 5)安装时请保持电极测量部分清洁,不要用手或不洁物体直接接触表面,接触油污和脂、胶类物体后会在很长时间内不能测得准确数值。 6)电导池属于精密测量部件,不可分解,不可改变电极形状和尺寸,也不可用强酸、碱清洗、浸泡以及机械刮蹭,这些操作都会导致电极常数改变,影响系统的测量准确度。 7)测量电缆为专用线缆,不可随意更换其它规格的线缆,所有不按要求的私自改接、改动都会造成测量错误。 8)仪器采用精密集成电路和电子元件组装,不要安装在阳光直射的地方,应安置于干燥环境或控制箱内,避免因水滴溅射或潮湿引起仪表漏电或测量误差。 9)为保证安装操作安全,在安装完毕检查无误后再接通电源。 |
