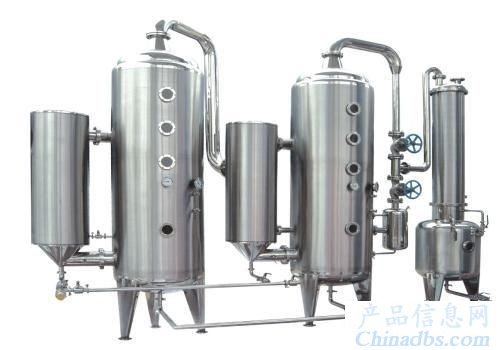

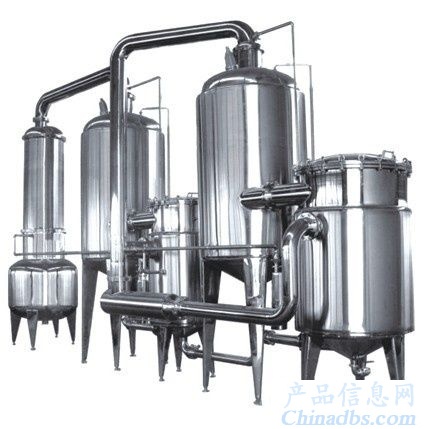

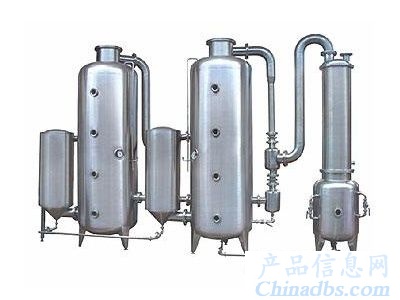

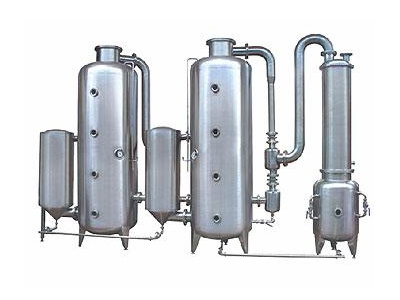

双效浓缩器又称双效蒸发器，全称双效外循环浓缩器，双效外循环真空浓缩器，适用于中药、西药、葡萄糖、淀粉、乳品、化工等物料的浓缩，尤其适用于热敏性物料的低温真空浓缩。双效浓缩器由一效列管加热器、一效蒸发室、二效列管加热器、二效蒸发器、冷凝冷却器、真空溶媒回收罐、（板式换热器、真空缓冲罐）组成。在双效生产时利用一效蒸发室的二次蒸汽供应二效加热室，二效充分利用一效的热量，节省热量，节能环保，省时省力。

产品特点：

u节能效益，按SJN-1000型计算，年节约蒸汽3500吨左右，节约水9吨左右，节约电8万度左右，折合人民币10-15万元（与单效对比）。

u双效浓缩器采用负压外加热自然型循环式的蒸发方式，蒸发速度快，浓缩比

u双效浓缩器采用二效同时蒸发，二次蒸汽得到使用，耗能总量与单效浓缩器相比降低50%，一年的节能费可收回本浓缩器的全部投资。

u多功能操作特点：（1）可回收酒精浓度80% ；（2）单效、双效、三效可以反复并锅收膏；（3）可以间歇、连续进料。

u罐体采用国内优质品牌太钢或宝钢生产的耐温，耐压和耐腐蚀不锈钢304或316L板材，无毒，不易变形，不脱落，不吸附物料。

u焊接部分采用内外夹焊，全焊透，无焊渣，焊接牢固，无渗漏，焊接后焊接表面进行抛光处理，无焊接痕迹，焊接后罐内表面平整如一、连续，光滑无死角。

u罐体厚度均能满足真空负压或正压下工作，保证罐体的密封性，洁净性。

u罐体内表面整体精细抛光，光亮无加工痕迹，内表面镜面抛光Ra≤0.4um，所有管口及焊接处均经过抛光打磨处理，光滑不挂料、不积料，能无死角清洗，符合GMP标准。

u管口及管道的设计和安装无死角、盲管，能排尽，采用卫生级设计的卡箍快装接头，拆卸方便，易清洗，能消毒灭菌。

uO型圈及密封垫片采用卫生级耐腐蚀的聚四氟乙烯材料，不但可以清洗，密封性能好。

u设置视镜和射灯，方便观察液位及物料状态，视镜和射灯采用封闭设计，不与罐体连通。

u控制系统：采用工业触摸屏，画面工艺设计美观，人机互动型号，简单易懂。控制系统具有手动/自动可切换功能，手动模式可以进行工艺参数摸索，人为干预性强。自动模式可以进行一键式全自动操作。可全自动控制温度、压力、液位、流量等。温度可以进行单点温度控制，多点温度控制，温度曲线绘制等，温度控制精度±0.3℃。压力可以进行全自动恒压控制，可以自动补压，泄压。流量具有流量监测，流量控制，流量调节等功能。系统不但可以进行数据采集、记录，同时可以进行曲线绘制，数据处理。控制系统的安全装置设有过流保护，超载保护，超温保护等功能。控制系统设计管理密码和权限，只有经授权的人员方可输入或更改数据，更改和删除情况均有记录。

u数据记录系统：数据记录系统多项选择。1.本机内存存储，最多可存储3个月。2.外存存储（U盘），存储数据量与U盘的容量有关系。3.PC数据库存储，存储数据量与电脑硬盘可使用容量有关系。

u工艺配方存储功能：可存储500组固定或者用户自定义工艺酶解配方。

u远程控制系统:上位机可远程监控罐体温度、压力、液位、流量等，最远监控距离1.5KM。

u手机APP：手机可以控制系统连接，具有手机监控罐体搅拌、温度、压力、液位、流量等参数。

u工艺成熟设备可以进行自动化及智能化设计，一键智能化操作，可根据用户工艺要求进行控制模式定制。

u所有的操作及数据具有稳定性，可追溯性，重复性好。

选型指南：

选型依据：

1.蒸发量大小。

2.浓缩要求，成分及比重等物料特性。

3.温度控制的要求，低温或高温。

4.工艺控制要求：如温度、真空、液位等相关过程参数控制要求。

5.场地设备安装要求：如设备体积、占地面积及管道安装配合。

6.洁净等级要求：根据需要选择是否需要CIP及SIP系统。

选配：

★SIP管道阀★手机APP

★液位控制系统★冷却系统

★压力控制系统★远程控制系统

★蒸汽发生器★CIP系统

★真空系统★氮气保护系统

双效浓缩器选型参数
