概述

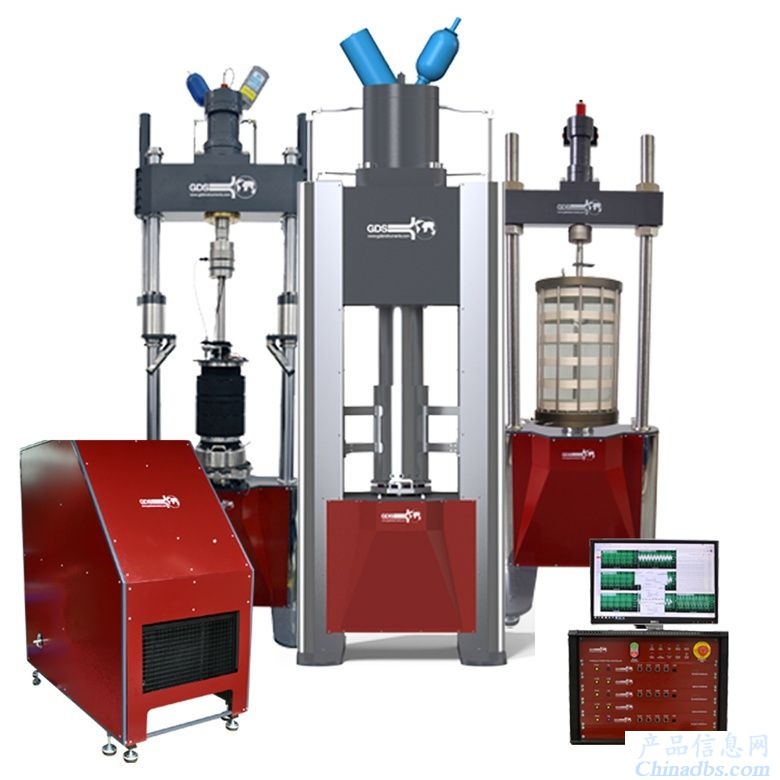

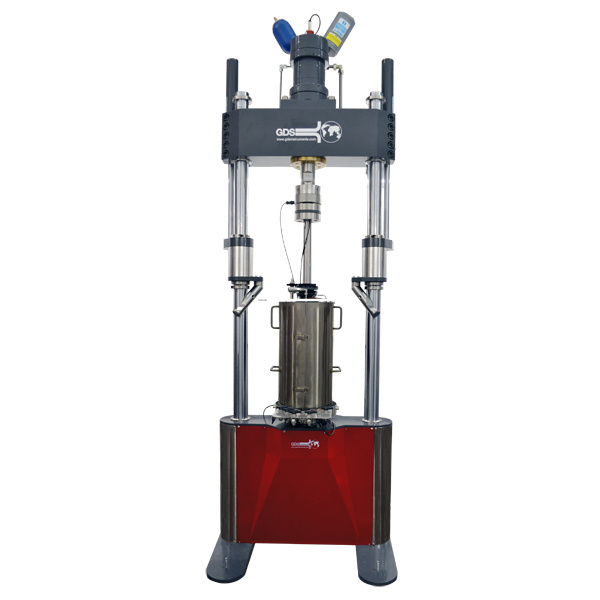

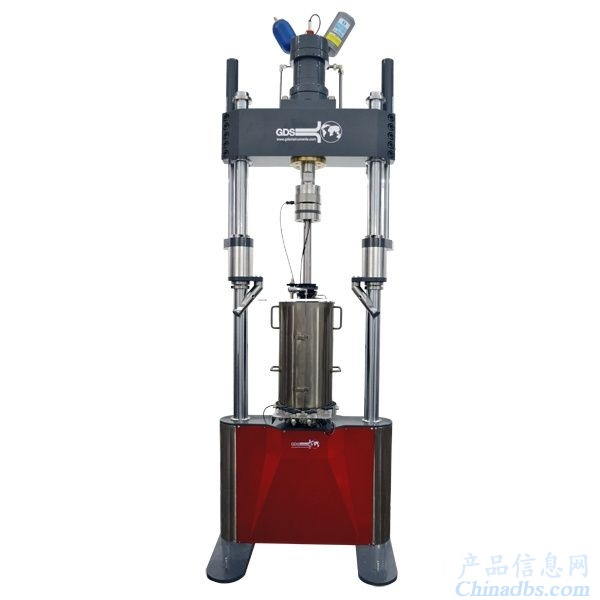

GDS液压加载架（HLF）是在顶部横梁上安装一个动态液压作动器来施加轴向荷载，可选荷载范围为100、250、1000和1500kN。
该系统能够控制动态循环位移或荷载进行轴向加载，并能与可选的动态围压作动器（径向应力）同步加载，以实现动态应力路径试验的高级功能。
配置大直径三轴压力室，HLF还可以对碎石等大粒径试样进行试验。
| 主要特点: | 优点: |
| GDS液**向/径向加载架可与围压（径向应力）同步施加 | 为了给用户提供更广泛的试验选项，系统可以提供稳定的围压，消除了对平衡锤系统的要求，额外增加一个动态压力控制器使试验过程中反压/孔压循环。 |
| 高级传感器选项 | 将可选的高级传感器（如局部轴向应变传感器和中平面孔压传感器）增加到标准系统中。三轴压力室也可升级以结合声速和声发射传感器。 |
| GDS加载架极高的刚度设计，使试样发生剪切破坏时反冲力降至最小 | 其他低刚度加载架在试样破坏时会产生不良结果，在这一临界点，由于系统在高荷载下的依从性，试样破坏后的反冲影响实验结果。而GDS确保试样达到最大荷载时有足够的刚度来克服这一缺点。 |
| 系统可以完成动态和静态试验 | 除了能进行静态试验，还包含高级三轴试验模块，允许用户开展更为广泛的试验。 |
| 轴向位移或轴向力的动态控制频率可达20Hz（取决于加载架） ，正弦波形 | 轴向位移、轴向荷载和围压实现闭环控制（动态试验频率可达20Hz，取决于加载架）。 |
| 可选的动态控制围压的频率可达 20Hz，正弦波形 | 对于围压保持常数、轴向作动器动态移动的试验，围压动态控制意味着围压作动器会自动调节压力室内油的体积，以保持围压恒定或进行围压循环试验。 |
| Load cell更换选项 | 外置Load cell需要与加载架的加载能力匹配。为了适应从非常软到较硬的土样，有28、100和250kN的Load cell可选。 |
|
|
技术参数
计算机接口： | USB |
加载频率： | 100kN、 250kN 、1000kN-20Hz，1.5MN - 5Hz |
加载能力(kN)： | 100kN、250kN、1000kN、1.5MN |
整机重量(kg)： | 100kN - 670kg、250kN - 1280kg、1000kN - 6500kg、1.5MN - 7000kg |

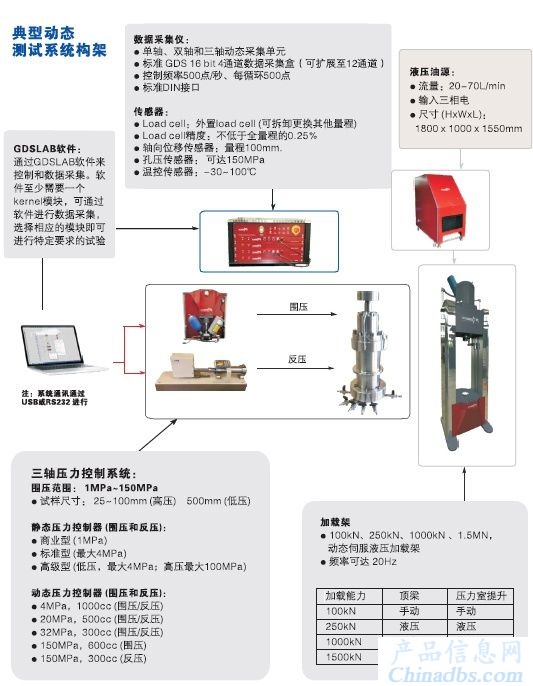

典型动态测试系统构架
