十水硼砂

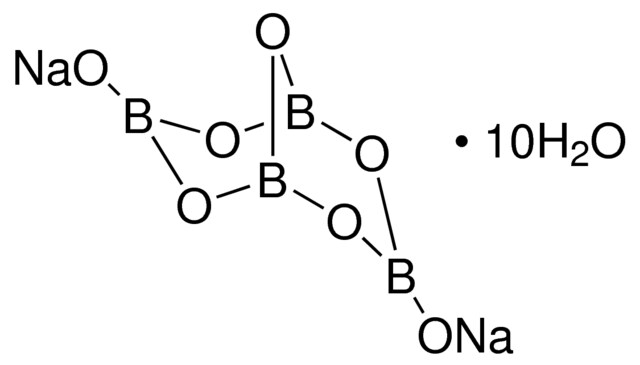

分子式：B₄H₂₀Na₂O₁₇

分子量：381.37

MDL号：MFCD00149193

EINECS号：215-540-4

RTECS号：VZ2275000

物理性质：

1、性状：无色半透明晶体或白色结晶粉末。无臭，味咸。在干燥空气中风化。

2、密度(g/mL,25℃)：1.73

3、熔点(℃)：741

4、沸点(℃,常压)：1575

5、相对蒸汽密度(g/mL,空气=1)：1.73

6、溶解性：溶于水、沸水、甘油，微溶于乙醇和酸类。

化学性质：

1、水溶液呈碱性。在60 ℃时失去八个结晶水，在320 ℃时失去全部结晶水。在空气中可缓慢风化。熔融时成无色玻璃状物质。水溶液呈碱性，pH9.5。工作人员应作好防护，若不慎触及皮肤和眼睛，应立即用大量水冲洗干净。在100g水中的溶解度为1.3g(0℃)，20.3g(60℃)。水溶液呈弱碱性。溶于甘油。有明显的焰色反应。水溶液中加入盐酸时，就和硼酸一样有姜黄反应。

2、口服对人体有害， 吸收到机体后有咳嗽、 恶心、 呕吐、 腹泻、 精神迟钝、 肌肉痉挛、 眼结膜充血、 疼痛等症状

储存方法：

1、应贮存在干燥清洁的库房中，避免雨淋或受潮。

2、不应与潮湿物品或其他有色物料合堆放。运输工具必须干燥、清洁。装卸时要轻拿轻放，防止包装破损而受潮。

3、 失火时，可用水、砂土和二氧化碳灭火器扑救。

制备路径：

将预处理的硼矿粉与碳酸钠溶液混合，在碳解器内进行反应，加入碳酸钠的量为理论量的105%～110%。碳解器是夹套加热，反应压力控制在0.5～0.6 Mpa、温度130～135℃，反应时间13～15 h，二氧化碳浓度为25%～30%，可直接使用经净化后的窑气。碳解后的料浆经过滤除去残渣，逆流洗涤，所得清溶液经浓缩(如果经逆流洗涤溶液浓度达到要求则不用浓缩)，冷却结晶、离心分离、干燥，制得硼砂成品。其反应方程式为：

2.加压碱解法

4.使纯硼酸水溶液与化学计量的精制碳酸钠反应，所得结晶粗品用合成十水合四硼酸钠的方法精制。水溶液的相对密度为1.19～1.24者，或从80℃的饱和水溶液在65～70℃令其徐徐结晶，即可制得五水合物。将水合物加热至400℃以上，即可制得无水物。首先在水蒸气浴上干燥，再在空气浴中加热至200℃左右，最后在电炉中加热至700℃，即可制得无水物。
5、将120ｇ无水碳酸钠溶于1080mL水中，加入100ｇ硼酸，搅拌溶解、过滤，滤液浓缩至相对密度为1.16时，冷却。吸滤出结晶。将其溶于300mL热水中，用滤纸过滤到用冰冷却的瓷皿中。用玻璃棒不断搅拌溶液，析出十水合物结晶粉末。抽滤，用少量冷水洗涤结晶。再溶于水重结晶，得到的结晶于空气中干燥2～3天。产物为十水合物。

主要用途：

1、主要用于玻璃和搪瓷行业。在玻璃中，可增强紫外线的透射率，提高玻璃的透明度和耐热性能。在搪瓷制品中，可使瓷釉不易脱落而使其具有光泽。在特种光学玻璃、玻璃纤维、有色金属的焊接剂、珠宝的黏结剂、印染、洗涤(丝和毛织品等)、金的精制、化妆品、农药、肥料、硼砂皂、防腐剂、防冻剂和医药用消毒剂等方面也有广泛应用。它也是制取其他硼化合物的基本原料之一，几乎所有的含硼化合物都可经由硼砂制得，它们广泛应用于冶金、机械、轻工、纺织、电子、化工和军工等部门。
2.缓冲剂。金属助溶剂。防腐剂。

3、硼砂有消毒防腐作用，适用于口腔炎、咽喉炎与扁桃体炎等症的口腔消毒。

4、灭生性除草剂。因为硼砂具有很强的植物毒性，所以主要用于非耕作区灭生性除草。曾作为防腐剂和杀菌剂使用，用于橘子防霉。作为除草剂，除单独使用外，也同氯酸钠混用，以减低氯酸钠的易燃性。同某些有机除草剂如除草定混用可用于工业区除草。一般情况下用药量200kg/hm2左右，在特殊情况下高达300kg/hm2。依降雨量和土壤组成情况可保持两年左右的药效。通常硼砂也用作阻燃剂和铁质材料缓蚀剂。

5、主要用于玻璃和陶瓷行业。在特色光学玻璃、玻璃纤维、有色金属的焊接剂、珠宝的黏结剂、印染、洗涤、金的精制、化妆品、农药、肥料、硼砂皂、防腐剂、防冻剂和医药用消毒剂等方面也有广泛应用。它是制造其他硼化合物的基本原料之一。

6、用作丝毛印染添加剂。

7、用于铝合金纹理蚀刻的配制或其他电镀化学镀溶液的添加。
