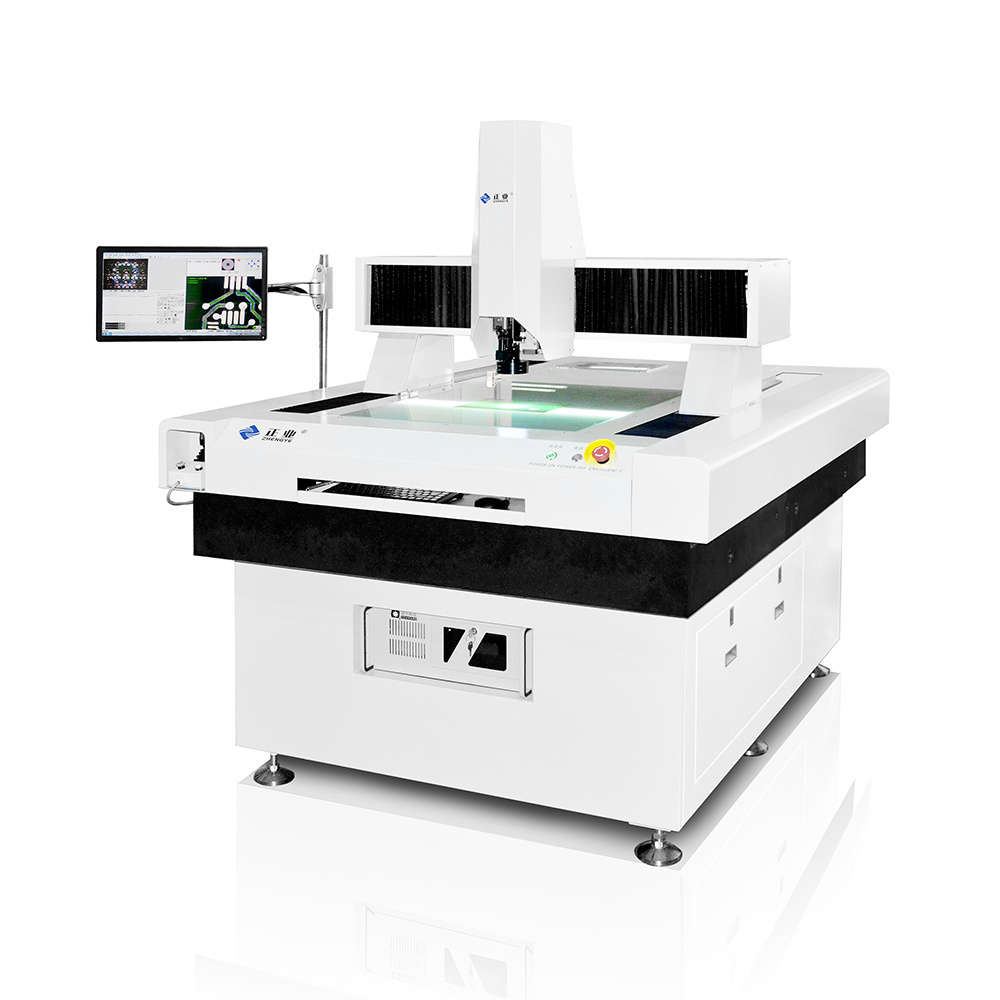

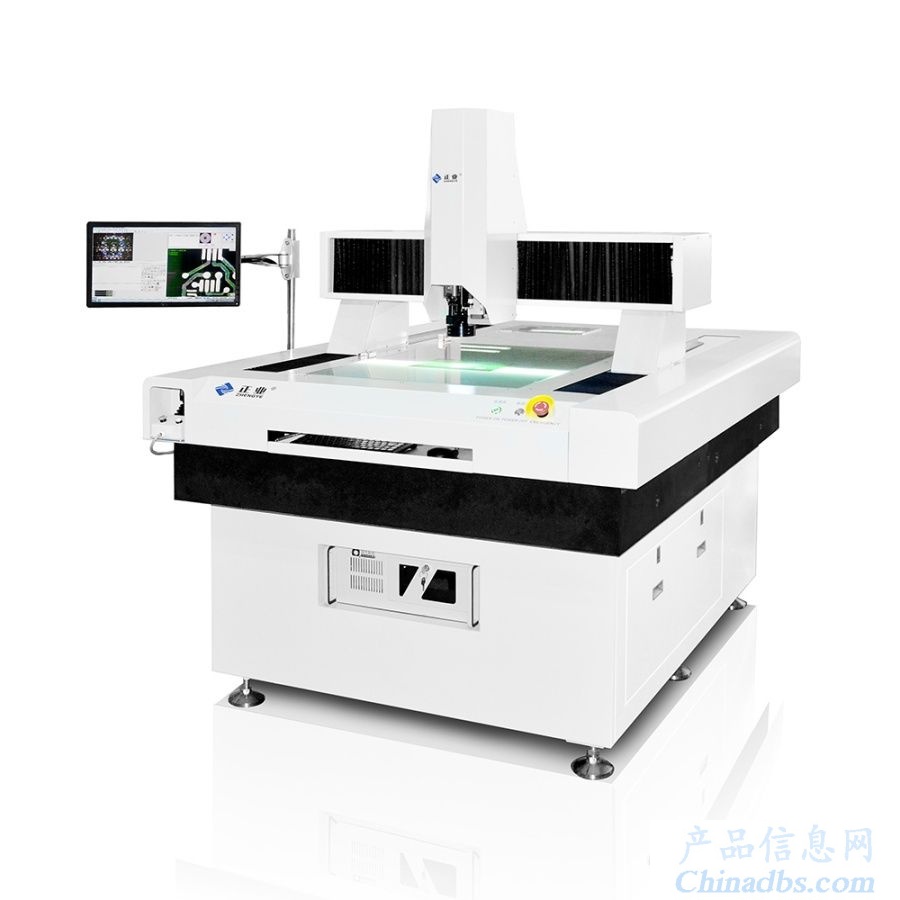

影像测量仪

影像测量仪

产地:广东

产品介绍

用途：

该仪器以二维测量为主，包括点、线、圆、矩形等几何元素和零件的长度、角度、轮廓、外形及表面形状的测量，增加探针可实现三维测量。同时，全自动影像测量仪还具备3D影像测高功能。

特点：

1、光学系统品质优良，影像明亮清晰，图像还原性好;

2、X、Y向采用空气轴承，花岗石导向，可长时间工作，并保证了机械系统的精确稳定；

3、工作台使用德国无牙螺杆和滚珠，丝杆传动；

4、环形LED冷光源，使用寿命长，测量时不会产生热变形；

5、三轴采用日本松下伺服电机传动；

技术参数：

型号	6050A		8060A		120100A		220180A
测量行程(X.Y.Z)	600x500x200mm		800x600x200mm		1200x1000x200mm		2200x1800x200mm
玻璃载物台尺寸	698x665mm		896x788 mm		1400x1100mm		2300x1900mm
玻璃载物台	30Kg
机台底座立柱材料	济南青00级花岗石
物镜工作距离	90mm
物镜放大倍率	0.7X～5X
视频放大倍率	25～180
光栅尺分辨率	≤0.001mm
X/Y线性精度	E2≤±（2.5+L/200）um				≤±（3+L/150）um
重复测量精度	≤±3um
整机尺寸（mm）	185019601800	195020601800		250018001800		350030001900
整机重量	1800kg	2000kg		3800kg		7500kg
应用软件	AISDA MEASURE VMA 3.00.01
数据输出格式	DXF、EXCEL、WORD等，具有自定义输出格式
系统平台OS	WIN7
PC要求	工业计算机IPC-610H
电源要求	220V/50HZ/10A
工作环境	温度20℃±3℃；温度变化＜2℃/hr，湿度30%-80%振动<0.002g，低于<15Hz
备注	1. 龙门自动影像测量仪专为大尺寸测量而设计，其max测量行程达到2500×2000mm，根据客户实际测量需求可定制各种行程机型 2. 可定制大平台工具显微镜，配NIKON ，OLYMPUS金相头
