液晶空间光调制器

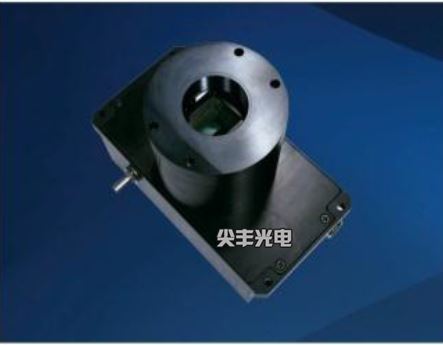

产品简介：透射式液晶光阀是利用薄膜晶体管(TFT)的有源矩阵型的液晶板外加其配套的驱动电路组成的。液晶板其内部也集成部分驱动电路使得驱动方式更为稳定可靠。和驱动配套控制配套可以方便的实现和计算机的标准接口传输调制信息。从而实现通过计算机来方便的控制空间光的振幅或相位的变化。
特点：
系统配置表：
型号与参数一：
型号 | TNSLM029-A | TNSLM023-A | TNSLM017-A | TNSLM016-A |
调制类型 | 振幅型 | 振幅型相位型 | 振幅型 | 振幅型 |
液晶类型 | TN型TFTLCD | TN型TFTLCD | TN型TFTLCD | TN型TFTLCD |
像素数 | 1024×768 | 1024×768 | 1024×768 | 800×600 |
像元大小 | 18μm | 26μm | 36μm | 33μm |
像面尺寸 | 0.9' 18.3mm×13.7mm | 1.3' 26.4mm×19.8mm | 1.8' 36.6mm×27.4mm | 1.3' 26.4mm×19.8mm |
光学利用率 | 21%(632nm) | 26%(632nm) | 36%(632nm) | 33%(632nm) |
对比度 | 400:1 | 400:1 | 400:1 | 200:1 |
开口率 | 54% | 67% | 70% | 60% |
光谱范围 | 380nm-1200nm |
表面反射率 | 减反膜小于Ravg＜1%(380nm-750nm或750nm-1200nm) |
投射波前 | λ/3-λ/5 |
损伤阈值 | 2w/cm2 |
响应时间 | 17ms开启，30ms关闭 |
配套的驱动控制器参数和功能 | 数据接口 | VGA接口(基本)，DVI接口(可选)，USB接口(可选) |
图像切换频率 | 60HZ，70HZ，75HZ，80HZ |
像素时钟频率 | 66MHZ |
参数初始化接口 | RS-232串口 |
主要功能 | 具有软件通过串口修改调制器的对比度，亮度，相位，上下颠倒，左右反转，图像位置，gamma校正等功能 |
具有电位器修改调制器的对比度，亮度功能 |
具有设置图像切换频率的功能 |
偏振片配置特性 | 起偏 | 和液晶光阀要求入射方向一致 |
检偏 | 和液晶光阀要求入射方向垂直 |
| | | | | |
型号与参数二：
型号 | TNSLM14U-A | TNSLM16U-A | TNSLM07U-A |
调制类型 | 振幅型 | 振幅型 | 振幅型 |
液晶类型 | TN型TFTLCD | TN型TFTLCD | TN型TFTLCD |
像素数 | 2048×1536 | 1920×1080 | 1920×1080 |
像元大小 | 14μm | 19μm | 8.5μm |
有效像面尺寸 | 1.4' 28.7mm×21.5mm | 1.6' 36.5mm×20.5mm | 0.74' 16.3mm×9.18mm |
光学利用率 | 30%(632nm) | 30%(632nm) | 20%(632nm) |
对比度 | 400:1 | 380:1 | 600:1 |
开口率 | 64.70% | 62.20% | 57% |
响应时间 | 7ms开启，25ms关闭 | 7ms开启，25ms关闭 | 7ms开启，20ms关闭 |
光谱范围 | 380nm-1200nm |
表面反射率 | 减反膜小于Ravg＜1%(380nm-750nm或750nm-1200nm) |
透射波前 | λ/3-λ/5 |
损伤阈值 | 2w/cm2 |
配套的驱动控制器参数和功能 | 数据接口 | DVI接口(基本)，USB接口（可选） |
图像切换频率 | 60HZ |
像素时钟频率 | 140MHZ |
参数初始化接口 | RS-232串口 |
主要功能 | 具有软件通过串口修改调制器的对比度，亮度，相位，上下颠倒，左右反转，图像位置，gamma校正等功能 |
具有电位器修改调制器的对比度，亮度功能 |
具有设置图像切换频率的功能 |
偏振片配置特性 | 起偏 | 和液晶光阀要求入射方向一致 |
检偏 | 和液晶光阀要求入射方向垂直 |
