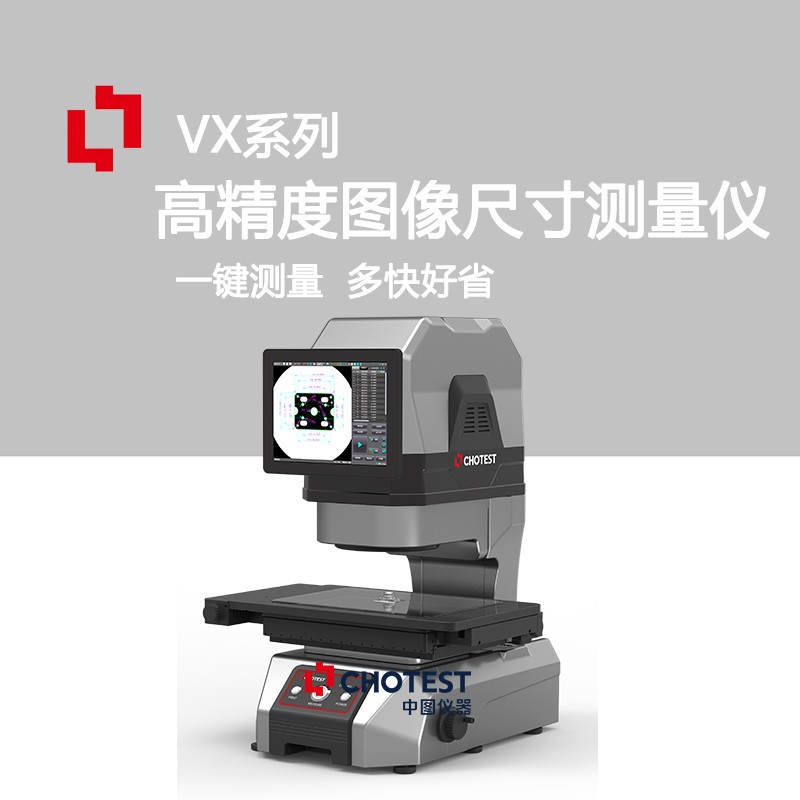

中图仪器VX系列一键图像尺寸测量仪采用双远心高分辨率光学镜头，结合高精度图像分析算法，并融入一键闪测原理。在机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医疗器械、钟表、刀具等领域，一键测量二维平面尺寸测量，或是搭载光学非接触式测头实现高度尺寸、平面度等参数的精密快速测量。

测量功能

1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、最近点等。

2.可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。

3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。

4.形位公差：直线度、圆度、轮廓度、位置度、平面度、对称度、垂直度、同心度、平行度等形位公差评定。

5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。

6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。

7.支持公差批量设置、比例等级划分、颜色自定义管理。

产品优势

一键闪测，批量更快

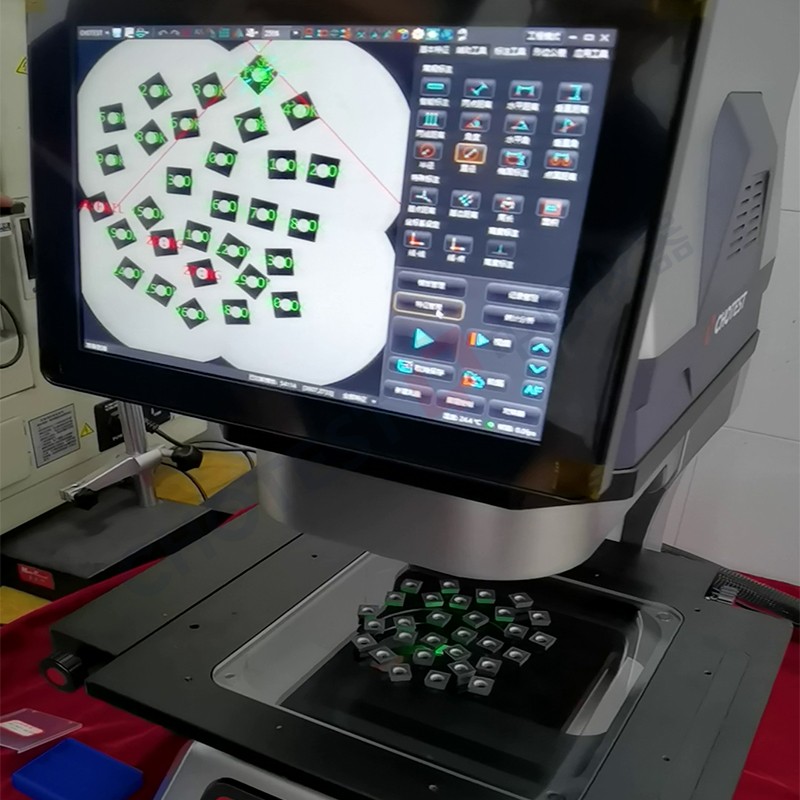

1.VX系列一键图像尺寸测量仪任意摆放产品，无需夹具定位，仪器自动识别，自动匹配模板，一键测量。

2.最多可同时测量1024个部位。

3.支持CAD图纸导入，一键自动匹配测量。

4、CNC模式下，可快速精确地进行批量测量。

计算精准，稳定可靠

1.高分辨率镜头和2000万高像素工业相机，1%亚像素图像处理，高精度算法分析。

2.自动对焦，排除人为测量操作干扰，且重复聚焦一致性高。

3.自动识别测量部位，每次都能获得统一稳定的测量结果。

操作简单，轻松无忧

1.任何人都能很快上手，无需复杂培训。

2.简洁的操作界面，任何人都能轻松设定和测量。

3.测量现场立即评价测量尺寸偏差，一键生成统计分析、检测结果报告等。

功能丰富，自动报表

1.提供多达80种提取分析工具和多种专用测量工具。

2.自动输出SPC分析报告。

3.具有强远程数据输出功能。

一键图像尺寸测量仪更适用于要求批量测量或自动测量的应用场景。如电子PCB测量、五金零部件检测、橡胶圈尺寸测量、手机尺寸检测等领域，在满足产品测量精度的同时，对于操作人员要求也更低，并且软件使用更加简单便捷。大幅有效的提升了产品的检测效率，更切合追求“快"、“准"、“稳"的现代化工业尺寸测量！

部分技术规格
