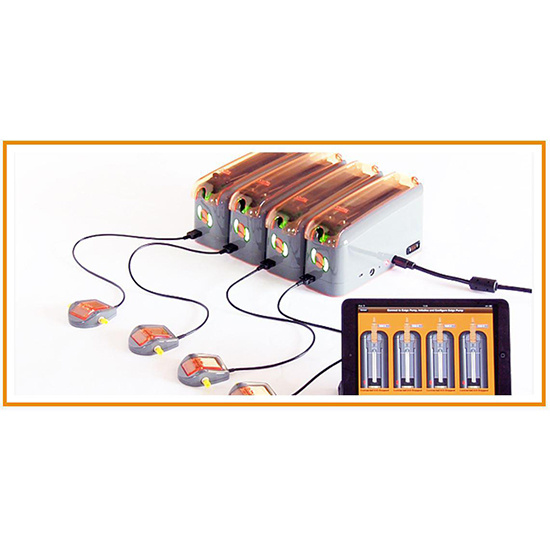

Cellix 高精密微流控注射泵 ExiGo Pump
简介
ExiGo微流体注射泵是Cellix公司推出的一款精密的，带闭环控制专利技术的注射泵，适用于各种需要精确稳定的流量输送的微流体应用场合。高分辨率步进电机驱动机构、专利脉冲消除方法以及通过流量传感器的主动反馈相结合，造就了性能优越的ExiGo微流体泵。
规格参数
物理参数 |
软件 | 在iPad mini上运行的SmartFlow APP，以及基于PC的Labview |
尺寸 | 225mm (L) x 69mm (W) x 122mm (H) |
重量 | 约1.3kg |
功率 | 110 / 220V - 50 / 60Hz - 60W |
规格参数 |
通用参数 | 每个ExiGo Pump有两种泵送模式：手动设定流量或预编程流量操作 |
预编程模式包括：常数、斜坡、阶跃、正弦函数 |
侧端口连接，最多将4个泵(UniGo和ExiGo泵的组合)集成到一个设置中 |
iPad mini软件使用Wi-Fi通信 |
与基于PC的LabVIEW控制软件通过USB通信 |
触摸式开关 |
用于电源/状态信息的LED |
流量 | 10nl/min-13ml/min |
流向 | 双向（推/拉） |
螺杆每转一圈的微步数 | 250000 |
步进分辨率 | 0.008 μm |
无脉冲流量 | 250ul玻璃注射器： 10nL/min – 1mL/min ± 20nL/min 5ml塑料注射器： 100nL/min–13mL/min ± 40nL/min |
流量稳定性 | 250ul注射器：全量程的±0.25% ExiGo流量传感器：7000 nL/min |
动态响应 | 最大50 ms(记录流量从0到10，000 nL/min的变化) |
兼容注射器 | 100ul-5ml(玻璃和塑料注射器) |
工作压力 | 30psi-2bar |
流量传感器规格 |
操作 | 即插即用连接 |
特征 | 允许监控ExiGo Pump的流量和主动进行PID(比例、积分、微分)反馈 |
死体积 | 根据型号不同1-25ul |
最大承压 | 30psi-2bar |
尺寸/重量 | 60mm (L) x 51mm( W) x 21mm (H) | < 0.1 kg |
电源 | 通过电缆连接到ExiGo微流体泵 |
功能图解

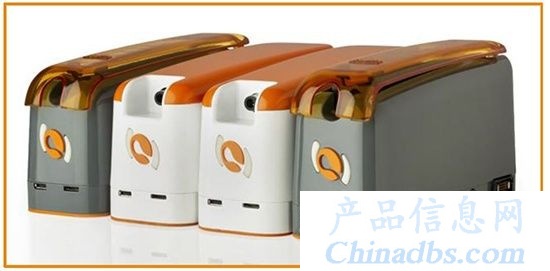

UniGo压力泵可以与ExiGo微流体注射泵连接在一起，将UniGo和ExiGo的**特性结合在一个微流体装置中。
?

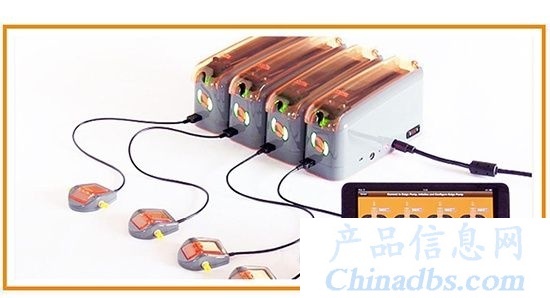

SmartFlo应用程序在iPad mini或LabVIEW的界面上运行，最多可与4台ExiGo微流体泵同时通信。

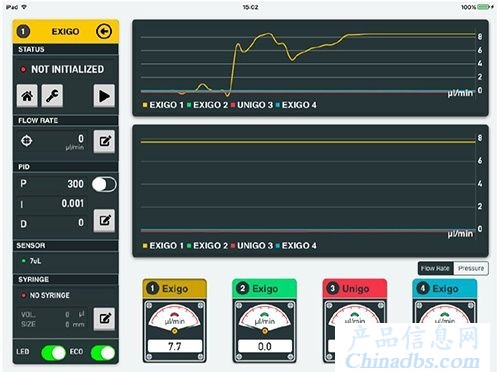

SmartFlo在iPad mini上运行运行界面：
?

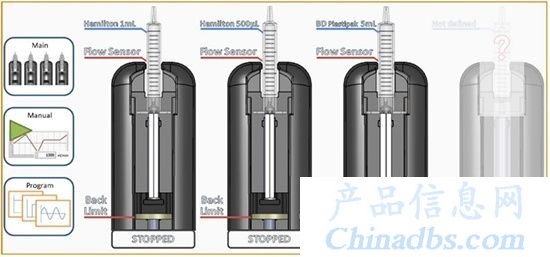

Labview界面：
?
应用系统
微流体和纳米流体
液滴的产生和操纵
无脉冲流动
层流和多层流研究
精确的多通道混合
基于细胞的剪切流动研究
细胞和粒子操纵研究
