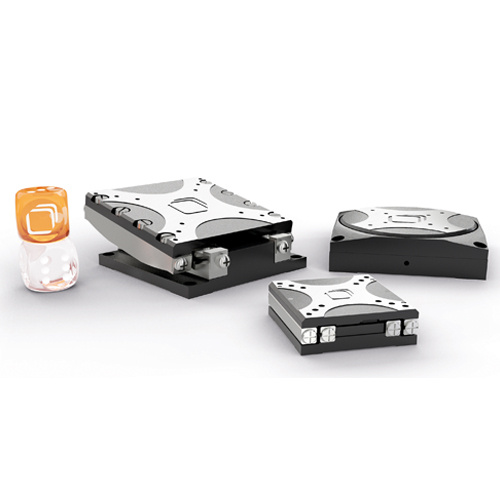

 产品介绍 室温纳米精度位移台-attoECS
attoECS位移台应用领域

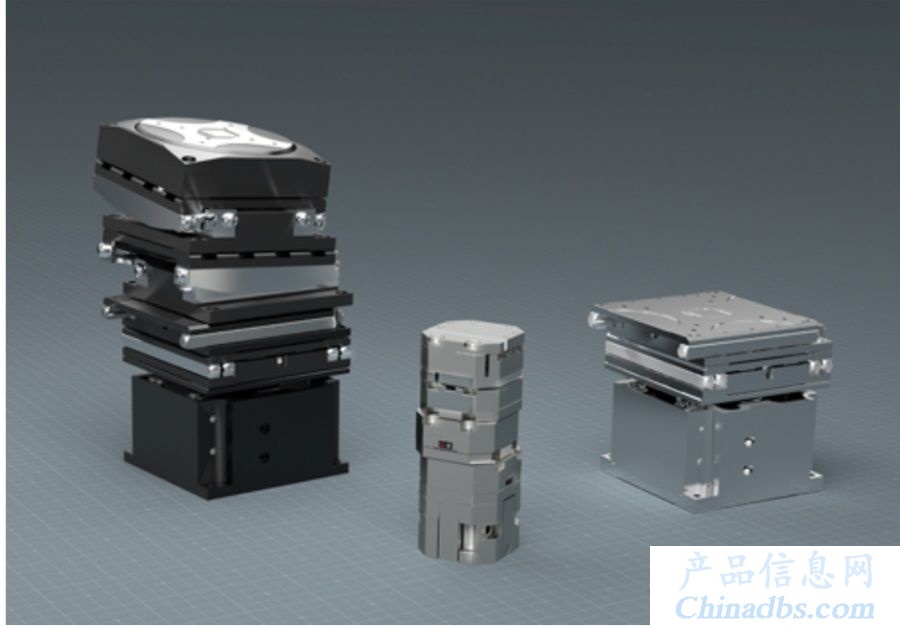

attoECS位移台特点 + 在厘米级的行程范围内，达到纳米级高精度位移控制 + 极高的机械稳定性 + 位移驱动电压<45V，无需高压屏蔽 + 10nm位移精度，+/-200nm位移重复性，<0.01% **精度 + 特殊材质，兼容各种光学实验环境和超高真空环境 + 快速样品更换装置 设备型号 ECS系列纳米位移台 ECS系列线性位移器采用闭环（/NUM光栅式反馈）或开环控制，典型单步位移步长为： 50nm。位移范围最大为：50mm。位移器尺寸最小为：30X30 mm。负载最大24Kg。
ECR系列旋转台 ECR系列旋转台技术参数表 ECR系列旋转器采用闭环（/NUM光栅式反馈）或开环控制， 典型步长为： 0.4m°。可360度连续旋转。 旋转台尺寸最小为：30 mm × 30 mm。负载最大2Kg。
ECG系列倾角台 ECG系列倾角台技术参数表 ECG系列倾角台采用闭环（/NUM光栅式反馈）或开环控制，典型步长为： 0.4m°。 倾角范围：10°。倾角台尺寸为：50 mm × 50 mm。负载最大1000g。
应用案例 ■ attocube纳米位移台在大尺寸昆虫自然色三维高分辨率成像的应用 keyword：高分辨三维成像； 纳米精度位移台； C-SIM 高分辨率三维成像技术在生物领域已经有非常多的应用。然而，当研究大型标本时，如厘米大小的昆虫，现有的三维成像工具往往非常耗时。此外，大多数3D成像系统无法得到标本的自然颜色信息。 为了突破现有3D成像的局限性，中国科学院西安光学精密机械研究所瞬态光学与光子技术国家重点实验室姚保利课题组出了一种基于结构照明的方法，能够提供大的视场三维图像方法。采用这种方法，获得了580nm横向分辨率的自然彩色全尺寸昆虫的三维图像和三维形态数据。这种方法提供了一种很有前景的方法，可以用在不同类型的昆虫学研究，包括分类学、进化学、仿生学，发育生物学、功能形态学、古生物学、林业等。 实验采用全新设计的彩色结构化照明显微镜（C-SIM），C-SIM中集成了德国attocube 的纳米精度位移台ECS3040（行程为25mm，分辨率1nm，精度50nm），这也是能够得到纳米级分辨率的三维全彩图像的关键。

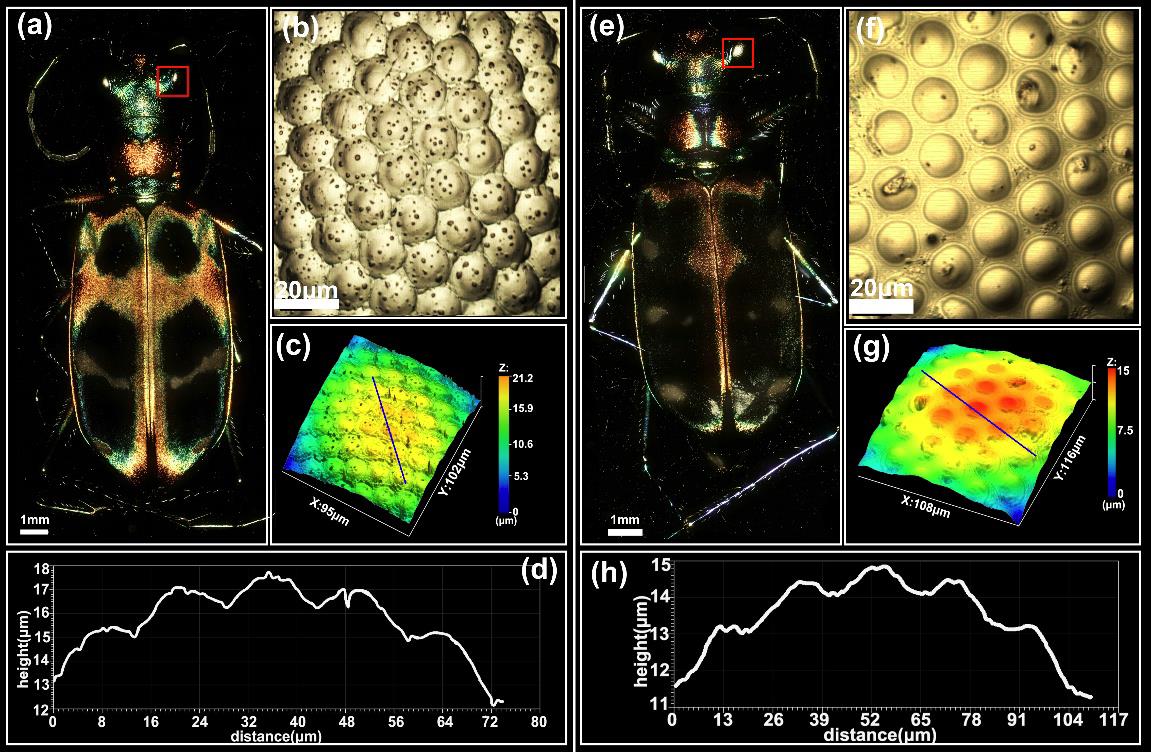

两种中华虎甲的三维成像结果 参考文献 Vol. 27， No. 4 | 18 Feb 2019 | OPTICS EXPRESS 4845 |
