磁光克尔效应系统-NanoMOKE3

英国Durham公司是依托于英国Durham大学的高科技企业。与Durham大学强大的磁光学研究相对应，Durham公司的Russell Cowburn教授（英国剑桥大学卡文迪许实验室主任，英国**科学院院士）设计并制造了灵敏度能到10^-12emu且间距动态磁畴观测的磁光克尔效应系统——NanoMOKE3。

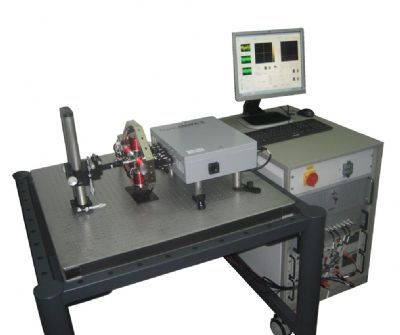

NanoMOKE3是新一代超高灵敏度磁强计和克尔显微镜。在NanoMOKE2巨大成功的基础上，Nano-MOKE3在一套系统中集成了高品质激光磁强计和动态克尔显微镜。对于纵向、横向以及极向磁光克尔效应都非常灵敏，使得NanoMOKE3成为研究磁性薄膜以及磁性微结构最理想的测量工具。广泛应用于诸如磁性纳米技术、自旋电子学和磁性薄膜等磁学领域。

NanoMOKE3具有极高的灵敏度和强大的测量功能，同时系统灵巧的设计以及专用的操作软件让复杂的实验过程变得简单，使您能够快速的实现自己珍贵的研究思路、获得可靠实验数据。NanoMOKE3进行了全新的升级，增加了超快速的CCD，更加方便您的测试。

主要技术指标：

> 温度范围：4.2-500 K

> 最大磁场： 5000 Oe

> 推荐样品大小：1-2.5 cm

> 最小克尔转角检出角：0.5 mdeg

> 最小反射率变化率检出量：0.02%

主要特点：

1、非常高的灵敏度和稳定性，非常低的噪音，可以探测到低至 10-12 emu 的磁矩。

2、高度聚焦的激光，激光束斑达到 2 μm，可以轻松进行样品的局部或单个结构的性能检测。

3、先进的样品定位技术。光路中集成光学显微镜以观测激光束斑的聚焦点和大小；扫描克尔显微镜可以探测样品的交流磁化率图像以及反射率图像，帮助用户选择样品的精细测量区域。

4、灵活开放的系统设计。所有的光学器件都安装在一个标准光学平台上，允许用户对光学器件进行调整，满足自己的科研需要。

5、任意的磁场波形控制。可以选配多种电磁体：四极磁体、偶极磁体以及螺线管磁体，能够轻松地在样品表面产生各种复杂的磁场。

6、简单易用的专用操作控制软件 LX Pro。该软件基于微软的 Windows 系统，能够自动完成所有实验以及实验数据的处理。

几种不同测试手段对比：

NanoMOKE3丰富的测试功能：

部分测试数据：

Pattern，磁畴和动态磁畴的观测：

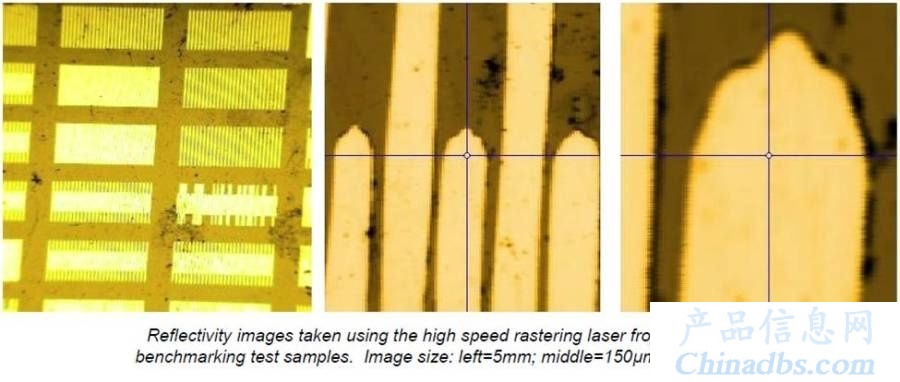

◆ 使用快速的rastering模式来探测样品表面的Pattern

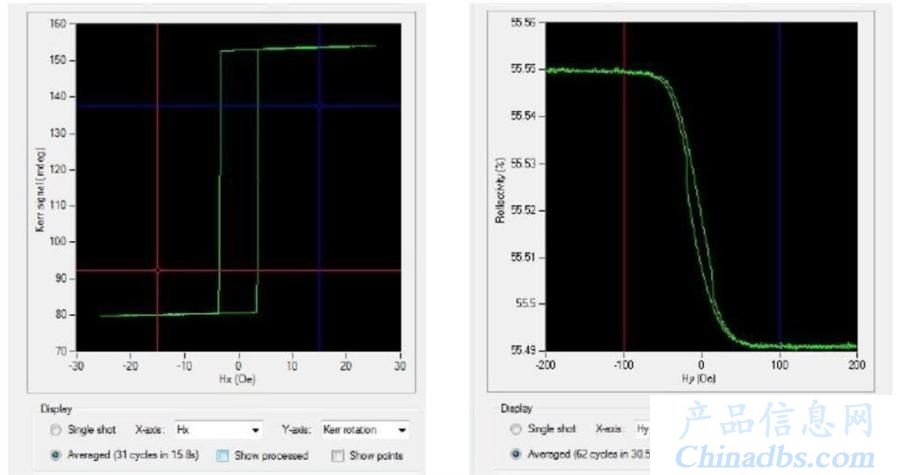

◆ 通过测试Loop功能来检测样品的难/易轴

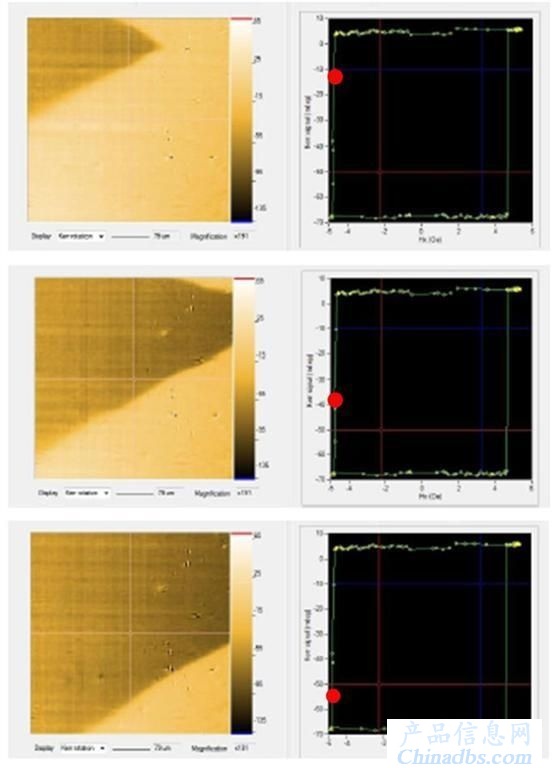

◆ 不同的颜色代表不同的磁畴，利用NanoMOKE3可以观测动态磁畴

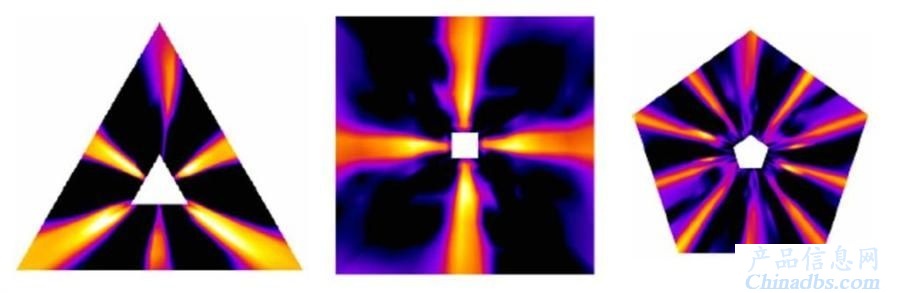

◆ 不同的颜色代表不同的磁性能，从中我们可以检测样品的mapping各项异性

开放灵活的设计：

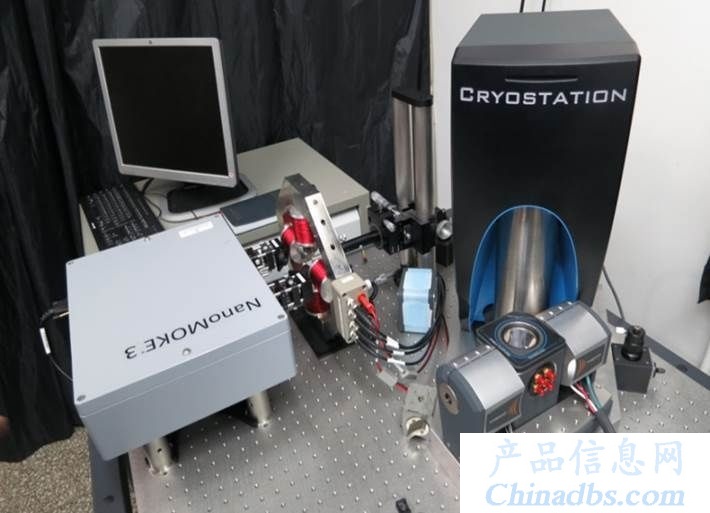

我公司为客户提供多种拓展选件，预留光源输入窗，可使用其他光源；另外配备了低温和高磁场下的磁光克尔效应测试选件，下图为我公司为客户配备的Montana恒温器。在软件上的接口同样丰富，用户可以轻松的完成与其他实验设备的对接和控制。
