RAMAN-11是由日本Nanophoton公司推出的新一代快速、高精度、面扫描激光拉曼彩色成像系统。

作为第三代Raman系统的RAMAN-11，则具备的快速、极高分辨率成像的特点。相对于原来的传统而言，RAMAN-11的成像速度是其他常规Raman系统的300-600倍，一般在几分钟之内即可获取样品高分率的拉曼图像.是**一款具有高速、高分辨率成像功能的拉曼显微镜。

激光束扫描

  • 利用光束扫描的无震动和无漂移特点，成像更为清晰

多光谱同步测量

  • 高速、高分辨率拉曼成像通过采用线形拉曼散射光获得，

  每一条扫描线都含有400个独立的光谱

线形照明

  • RAMAN-11采用线性照明，产生线形RAMAN散射光

  • Nanophoton发展了一套特殊的光学系统，确保光强的均匀分布

狭缝聚焦

  • 共聚焦光学系统实现高分辨率拉曼成像

  • 同一共聚焦光学系统用于快速拉曼成像

RAMAN-11系统应用案例

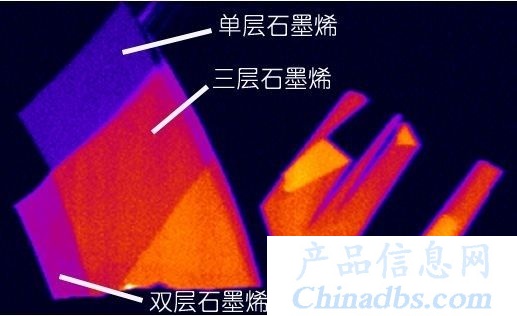

快速区分单层与多层石墨烯

激光源：532nm，物镜：100X，NA=0.9，光谱数：67，600（400*169），

  测量时间：5分30秒

  通过RAMAN-11可以对不同层数的石墨烯快速成像。以350纳米的高空间分辨率，仅用5分钟的测量时间即可识别从单层到四层的石墨烯及其分布。

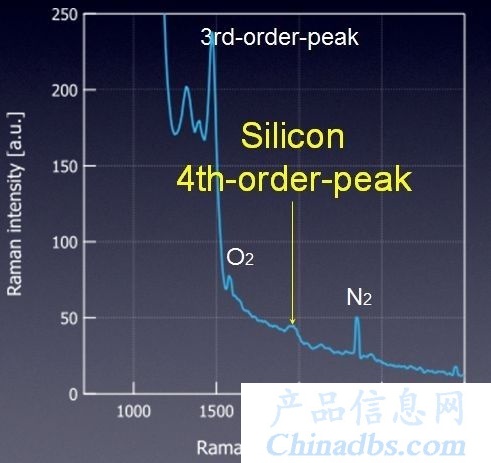

高灵敏度：Si四级峰的测量

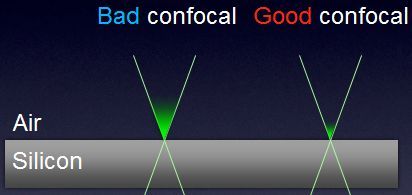

  良好的共聚焦光学设计保证了对焦

  外空气信号的高效抑制，并使极弱的

  硅四级峰信号也能被探测到。

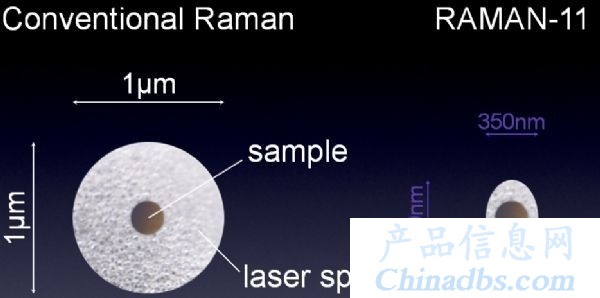

高分辨率：传统拉曼系统的5.7倍

在100X物镜下，RAMAN-11 的激光斑点尺寸为：350nm*500nm，是传统拉曼的1/5.7，因此在同样的样品上可以得到更加详细的信息，能够为纳米尺寸下的物质鉴别、分布等分析提供更加准确的结果

材料应力分布

图像分辨率：320(x)×400(y)=128，000 Spectra，成像时间：16分钟。
