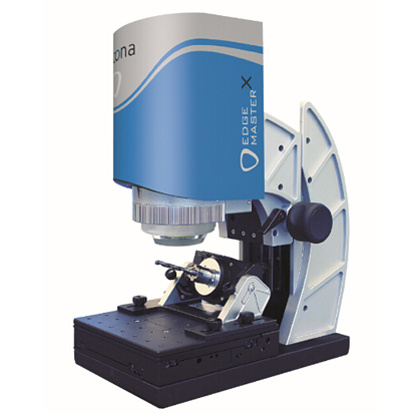

全自动刀具测量仪IF-EdgeMaster X

全自动刀具测量仪IF-EdgeMaster X 由奥地利Alicona公司研发生产，是现有型号IF-EdgeMaster的增强版。操作原理是****的全自动变焦(Focus-Variation)技术，该技术是光学系统的小景深和垂直扫描相结合。

系 统

全自动刃口测量

EdgeMaster X是一套全自动刃口测量仪器，用于生产过程中为数控刀片、钻头、铣刀和其他圆刃刀具提供质量保证。尤其值得骄傲的，EdgeMaster X能够自动实现刀具的多刃口测量。在单一测量进程中，EdgeMaster X能够自动完成由客户指定的多个刃口位置和完整系列的多参数全套测量。系统的**设计，使其能够为生产过程提供全自动的质量保证。所有的测量结果具有可追踪性，高重复性和高垂直分辨率。

优 势

多刃口的全自动测量

用户可以通过测量刀具多个不同位置的刃口参数，来较验刃口的制备工艺。另外，EdgeMaster X还可以分析指定位置的结构和粗糙度，并在同一批次中多种刀具之间相互比较。如果将EdgeMaster X与电动旋转单元联用，其更是能够在单次测量中实现复杂刀具的多个刃口测量，甚至倒棱测量。

Alicona 刀具测量系统

生产中的高分辨率刃口测量系统

EdgeMaster X源于Alicona自动刀具测量的生产线，是现有型号EdgeMaster的增强版。EdgeMaster X和EdgeMaster均为生产的质量保证而设计，即使在振动，温度变化及外界光线干扰的情况下，依然能够保障可追踪性和重复性测量。常用功能包括刃口半径测量、角度测量、磨损和粗糙度测量等。

全自动刀具测量仪IF-EdgeMaster X的部分技术参数：

测量原理：非接触，光学，三维，基于Focus-Variation

最大测量高度：155mm

最大测量重量：4kg

最小测量半径：2μm

最小测量楔角：20°

最小测量粗糙度（Ra）：0.15μm

最小测量粗糙度（Sa）：0.075μm

最大斜面长度：4000μm

最大测量倾斜角：87°
