LA-150 DC 手动探针台

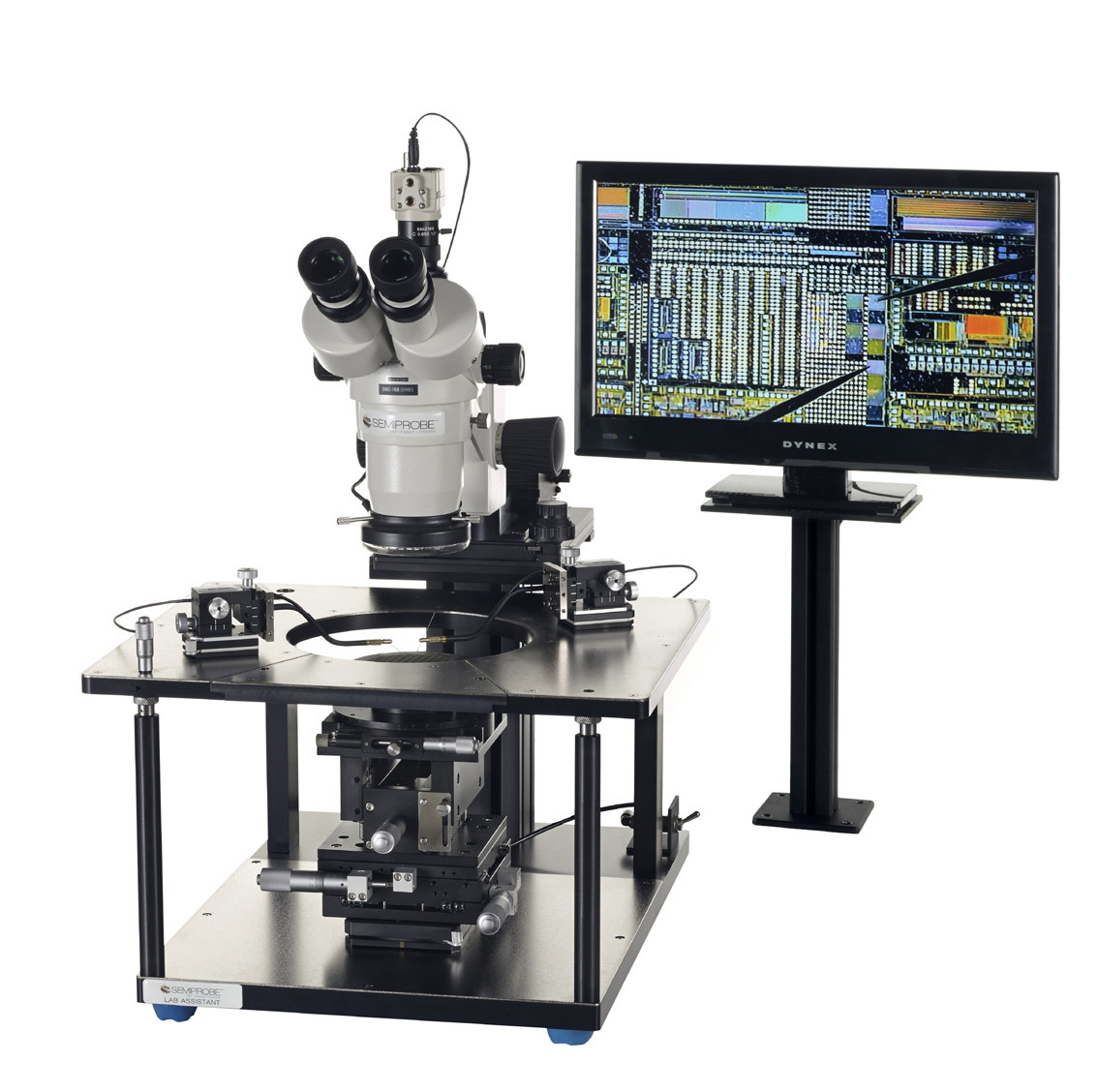

LA-150 DC 手动探针台图片
产地:美国
索取资料及报价
产品介绍

LA-150 DC 实验室探针台

LA-150 DC是SemiProbe一款价格适中、体积小的150mm(6英寸)探针台,适用于研发中心和各大高校,具有高稳定性和灵活性,满足你实验室测量的需求。它配置完整,安装经由客户完成,操作可在一小时内完成。

SemiProbe的实验室探针台专门设计于满足研究人员的测试需求 --- 操作简单轻松、体积小型便于携带、价格适中具有竞争力以及它的模块化设计。与之相比,一般情况下,这样功能的探针台是非常昂贵的,但这款实验室探针台能以非常有竞争力的价格实现提供了多种产品特点和选择 ---多种平台、卡盘、光学组件和操纵器。并且可在之后增加各种附件从而增强系统功能性。

产品特点和优势:

? 体积小--- 适用于桌面,小型工作台,手套式操作箱或者暗箱

? 系统配置完整

? 组件可更换---可当做单独应用系统或者多个应用系统使用

? 模块化设计--- 可增加多个配件实现更多的性能

? 直流电、高频/微波和Kelvin版本

配置包括:

? 硬铝基座,带有橡胶隔振脚

? 粗糙和精细的晶圆平台调整,附有可更换的平台选择--- 包装部件或者热部件

? 精细的平台移动,使用精准的测微计控制--- X (25 mm), Y (25 mm) & Z (>20 mm)

? 粗糙(360度)和精细(10度)theta调整

? 150mm(6英寸)卡盘,附有隔离适配器和真空控制系统

? 材质为铝,镀不锈钢,附有可移动的前锲子

? 精准的测微计 台板Z上升(13mm)

? 两个DC MA-8005 操纵器,附有磁性基座,面板和同轴探针臂(标准)

? 显微镜杆,附有同轴和线性显微镜X,Y移动50 mm x 75 mm

? 6.7:1变焦(130x 放大倍率) 三目立体变焦显微镜,工作距离为100mm

规格参数

尺寸420 mm X 540 mm X 535mm (16.5” X 21.3” X 21.1”) (W,H,L) – with Optics
重量32 kg (70 lbs.)
基座Solid Aluminum rigidbase on rubber vibration isolation feet
卡盘平台X-Y 移动

Adjustable magneticslide for coarse adjustment (> 150 mm)

Fine micrometeradjustment – 25 mm (X, Y)

Entire stage easilyremoved via magnetic base

卡盘平台Z 移动Z travel: 20 mm(0.78”) with micrometer driven contact/separation
Theta 移动Travel: 360 degrees(coarse) and 10 degrees (fine) with theta locking knob
卡盘

Vacuum or mechanicalclamping, round or square, HF, ambient, thermal and custom

Handle die, wafflepacks, sawn wafers on frame, broken wafers and wafers up to 150 mm

Nickel plated steelwith concentric vacuum rings (standard), other materials available

台板

Aluminum withstainless steel top and removable front wedge for easy wafer handling

Manipulator fixation– magnetic (standard), vacuum (with optional vacuum manifolds)

台板移动Micrometer drivenplaten Z adjustment
显微镜安装Rigid aluminum post(standard) or boom available
显微镜移动Manual coaxial andlinear fine microscope movement - 50 mm (X) and 75 mm (Y) (2”x3”)
光学组件Trinocular stereozoom microscope (standard), compound or zoom tube (optional)
其它工具

Power: AC 110/220V AC50-60 Hz 20A

Vacuum: 23 Hg or -0.8bar

可选配件

CCTV Systems (camera,monitor and adapter) and stand (shown in picture page 1)

Manipulators, ProbeArms, Probes, Cables – Coaxial, Triaxial, Kelvin, HF, Optical

Probe Card andPackage Part Holders

Vibration IsolationTables, Dark Box

Stages – wafer,packaged part, thermal

备注:规格参数的数值具体取决于探针系统的配置和配件要求
