积分球/积分半球全光通量测量系统

可以进行最大为2400mm的直管型光源的全光通量测量；
依据IESNA的LM-79和LM-80的测量系统；
采用新型检测器，可以进行宽动态范围测量；
根据用途，测量部（积分球或积分半球）的尺寸范围为φ250mm～φ3000mm；
可以进行L-I-V测量、脉冲点灯测量、样品温调测量；
适应脉冲调幅（PWM）调光；

规格
光学系统
积分球　　　　　　　　　　φ 250、φ 300、φ 500、φ 1000、φ 1650、
积分半球（HalfMoon）         φ 2000、φ 3000mm
光谱辐射通量标准灯            额定输出：5W以下，额定电压：5V以下，
                                        光通量： 约50lm
自我吸收补正灯                  额定输出：5W以下，额定电压：5V以下，
                                       光通量：约50lm
灯具光源                            电流精度设定电流的±0.1%、±2.0mA
灯具切换配电箱                  通过一台灯具电源切换光谱辐射通量标准灯和自我吸补正灯后点灯
检测器（瞬间多通道测光检测器）
测量波长范围                     360 nm ～ 1100 nm^2

评估项目

全光通量

全光谱辐射通量

色度坐标（u'， v）[CIE 1960UCS]

色度坐标（u'， v'））[CIE 1960UCS]

主波长（Dominant) 和刺激纯度（Purity）[JIS Z 8701：1999]

显色性（Ra， R1- R15）[JIS Z 8726：1990]

等色标准偏差（SDCM）

色度坐标（x，y）[JIS Z 8724：1997]

相关色温和Duv[JIS Z 8725：1999]

注：积分球还能选择其他尺寸，检测器的波长范围可以选择。

满足全光通量测量的所有要求

电源控制：直流定电流/定电压点灯、脉冲点灯、交流

温调控制：大范围－40～＋200℃＊

光谱仪控制：高速测量【 高灵敏度和再曝光时间5ms～】
                       宽动态范围【过去的100倍以上】
                       低杂散光【多色高级机型的几分之一】

同步控制：电源印加和光谱仪测量开始的时间调整，同步及delay time的设定

系统构成图

全光通量测量系统范围

积分半球规格  HM Series

积分半球（HalfMoon）测量的特长

• 由于可以改变光源的点灯姿势，因此可在实际使用条件下测量，

• 将发光部以外的部分排除到积分空间，消除吸收误差，由于镜面反射，亮度（灵敏度）为2倍最适合面发光光源的全光通量测量可以根据用途处理样品安装用配件通过灯具切换开关，可以自动且高速切换点灯样品并进行测量（适合LED寿命试验）

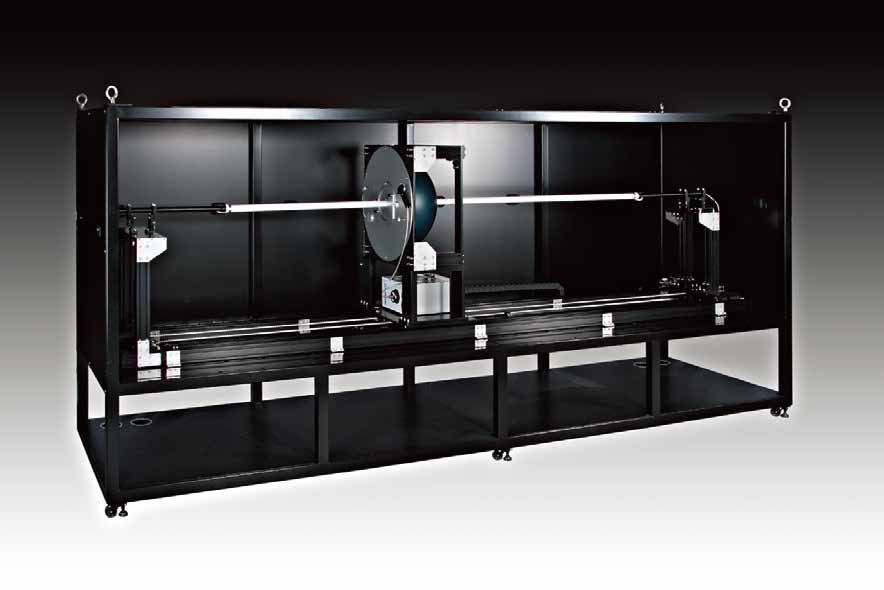

扫描型全光通量测量装置（HM-9050L）

积分球规格  FM Series积分球（球形光度计）测量的特长可以测量最大为2400mm的直管型光源使用设置了辅助灯炮的积分球，补正自我吸收
