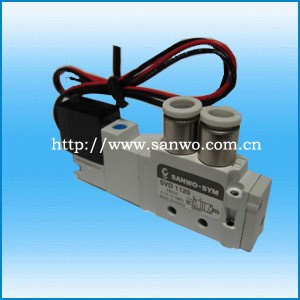

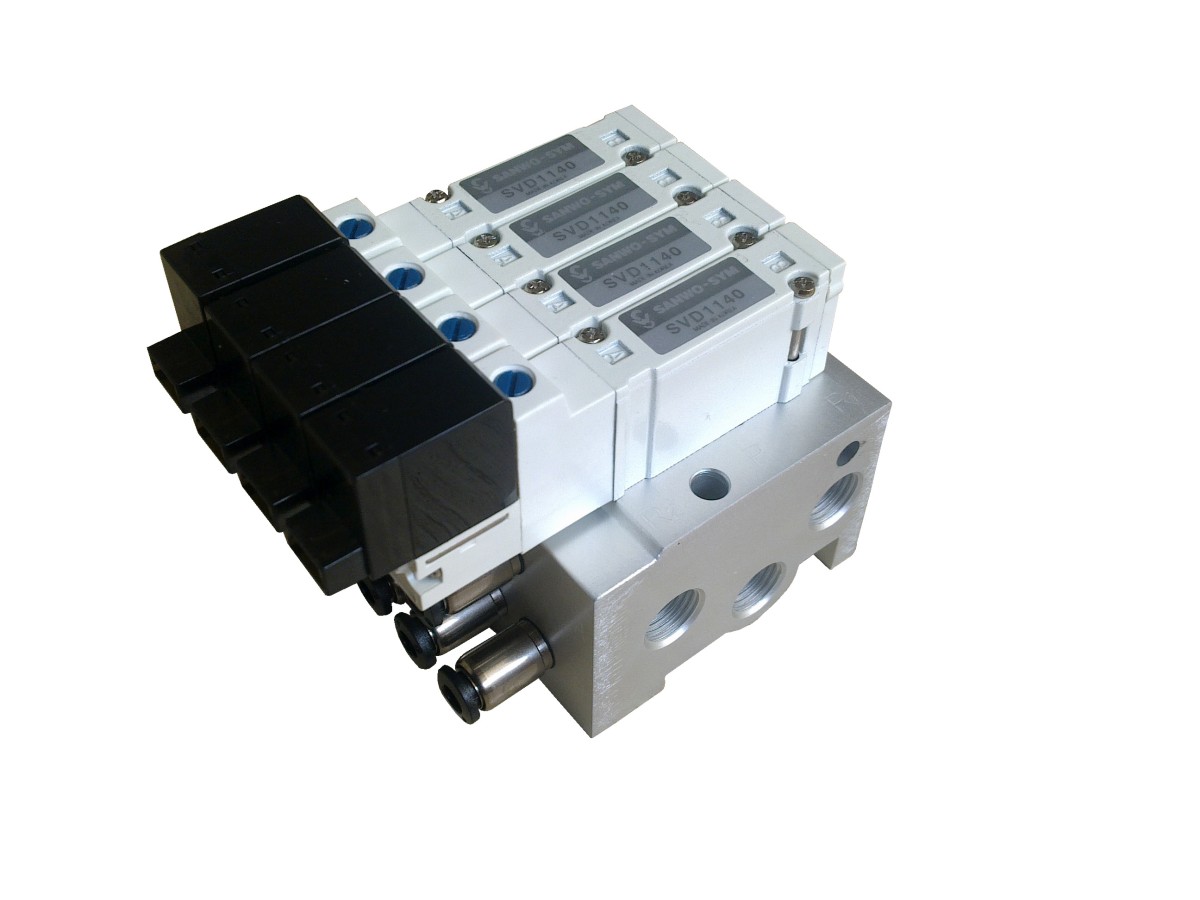

SVD1*20，2*20，3*20管接式，板接式电磁阀
| 流体 | 经过滤的压缩空气 |
| 操作压力范围(Mpa) | 2位置（单） | 0.15-0.7 |
2位置（双） | 0.1-0.7 |
3位置 | 0.2-0.7 |
| 环境及流体温度 | 最高50℃ |
| 最高操作频率 | 2位置 | 5 |
| （次/秒） | 3位置 | 3 |
| 润滑 | 不需要 |
| 抗冲击/振动能力 | 15G/3G（8.3-2000HZ) |
| 密封 | 防灰尘 |
| 标准电压 | 6、12、24VDC |
| 容许电压变动范围 | 额定电压的±10% |
| 绝缘及保护 | B级或相同等级（130℃） |
| 手动操作 | 按下，旋转锁定型 |
| 功率消耗 交流 | 1W（42mA） |
| 指示灯 | 发光二级管（LED） |
注：如需要润滑，请用透平1号油***VG32。
型号 | 位置数 | 电磁线圈 | 有效断面积 | 反应时间 | 重量 |
mm2(Cv值） | （毫秒） | g |
SVD1120 | 2 | 单线圈 | 6.0(0.33) | 12或以下 | 32 |
SVD1220 | 2 | 双线圈 | 6.0(0.33) | 10或以下 | 47 |
SVD1320 | 3 | 双（中央封闭） | 3.5(0.2) | 25或以下 | 49 |
SVD1420 | 3 | 双（中央卸压） | 3.5(0.2) | 25或以下 | 49 |
SVD1520 | 3 | 双（中央加压） | 3.5(0.2) | 25或以下 | 49 |
SVD2120 | 2 | 单线圈 | 10.5(0.58) | 15或以下 | 56 |
SVD2220 | 2 | 双线圈 | 10.5(0.58) | 12或以下 | 72 |
SVD2320 | 3 | 双（中央封闭） | 8.0(0.44) | 25或以下 | 79 |
SVD2420 | 3 | 双（中央卸压） | 8.0(0.44) | 25或以下 | 79 |
SVD2520 | 3 | 双（中央加压） | 8.0(0.44) | 25或以下 | 79 |
SVD3120 | 2 | 单线圈 | 16.0(0.89) | 25或以下 | 87 |
SVD3220 | 2 | 双线圈 | 16.0(0.89) | 15或以下 | 106 |
SVD3320 | 3 | 双（中央封闭） | 13.5(0.75) | 30或以下 | 113 |
SVD3420 | 3 | 双（中央卸压） | 13.5(0.75) | 30或以下 | 113 |
SVD3520 | 3 | 双（中央加压） | 13.5(0.75) | 30或以下 | 113 |
注：按韩国标准KS B6356守则测试（供应压力为0.5Mpa，线圈带灯及浪涌电压吸收器）。
