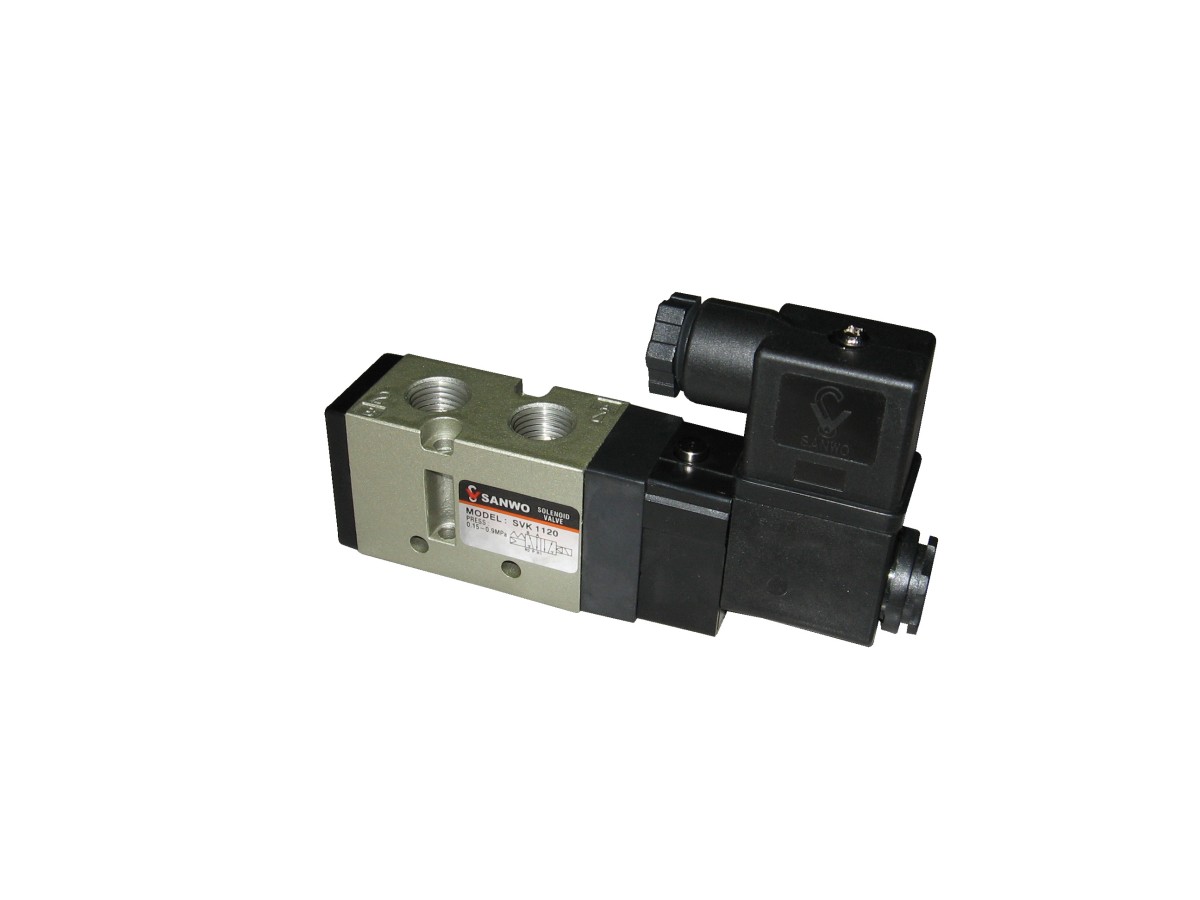

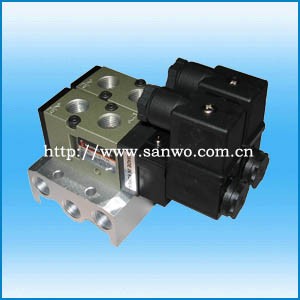

SVK 系列电磁阀
| 流体 | 空气 |
| 环境及流体温度 | 最高50℃ |
| 润滑 | 不需要 |
| 手动操作 | 不锁定型 |
| 抗冲击/振动能力 | 30G/5G（8.3-2000HZ) |
| 密封 | 防灰尘 |
| 电磁线圈规格 |
| 接电方式 | (G)出线式：SVK0120,(D)DIN插座式：SVK1-3120 |
| 标准电压 | 交流110V,220V(50HZ) 直流24V |
| 容许电压变动范围 | 额定电压的-10%～+10% |
| 绝缘及保护 | F级或相同的等级 |
| 功率消耗 | 交流 | 起动5.6VA,持续3.4VA |
| （SVK0120） | 直流 | 2.5W |
功率消耗 | 交流 | 起动8.5VA,持续6VA |
（SVK1、2120） | 直流 | 2.5W |
注：SVK1-3000系列电磁线圈由德国纳斯（NASS）为三和特别定制，原装德国进口。
| 注： 1）如需要润滑，请用透平1号油***VG32。 |
|---|
2）SVK1000-3000另有AC220V（持续8.5VA）及DC24V（4.8W）线圈可供选择。
型号 | 规格 | 位置数 | 电磁线圈 | 操作压力范围 | 反应时间 | 最高操作频 | 接管口径 | 有效断面积 | 重量 | Mpa | （毫秒） | 率（次/秒） | BSPT | mm2(CV值) | (kg) | SVK0120-□G-01 | 2 | 单线圈 | 0.15-0.9 | 30或以下 | 5 | (1/8) | 11(0.53) | 0.1 | SVK1120-□D-02 | 2 | 单线圈 | 0.15-0.9 | 30或以下 | 5 | (1/4) | 18(1.0) | 0.24 | SVK2120-□D-03 | 2 | 单线圈 | 0.15-0.9 | 30或以下 | 5 | (3/8) | 45(2.5) | 0.37 | SVK3120-□D-04 | 2 | 单线圈 | 0.15-0.9 | 25或以下 | 3 | (1/2) | 75(4.0) | 0.65 | SVK0220-□G-01 | 2 | 双线圈 | 0.1-0.9 | 30或以下 | 5 | (1/8) | 11(0.53) | 0.15 | SVK1220-□D-02 | 2 | 双线圈 | 0.1-0.9 | 30或以下 | 5 | (1/4) | 18(1.0) | 0.28 | SVK2220-□D-03 | 2 | 双线圈 | 0.1-0.9 | 30或以下 | 5 | (3/8) | 45(2.5) | 0.46 | SVK3220-□D-04 | 2 | 双线圈 | 0.1-0.9 | 25或以下 | 3 | (1/2) | 75(4.0) | 0.65 |
|
|---|
注：
1）型号中□--代表使用电压：3=110VAC 4=220VAC 5=24VDC
2）另有SVK2120-□D-02-X30 带NAMUR接面可供选择。
3）线圈型号：SVK0-□G（SVK0120适用），SVK1-□D（SVK1120，2120，3120适用）
4）插头型号：SVK1-S
