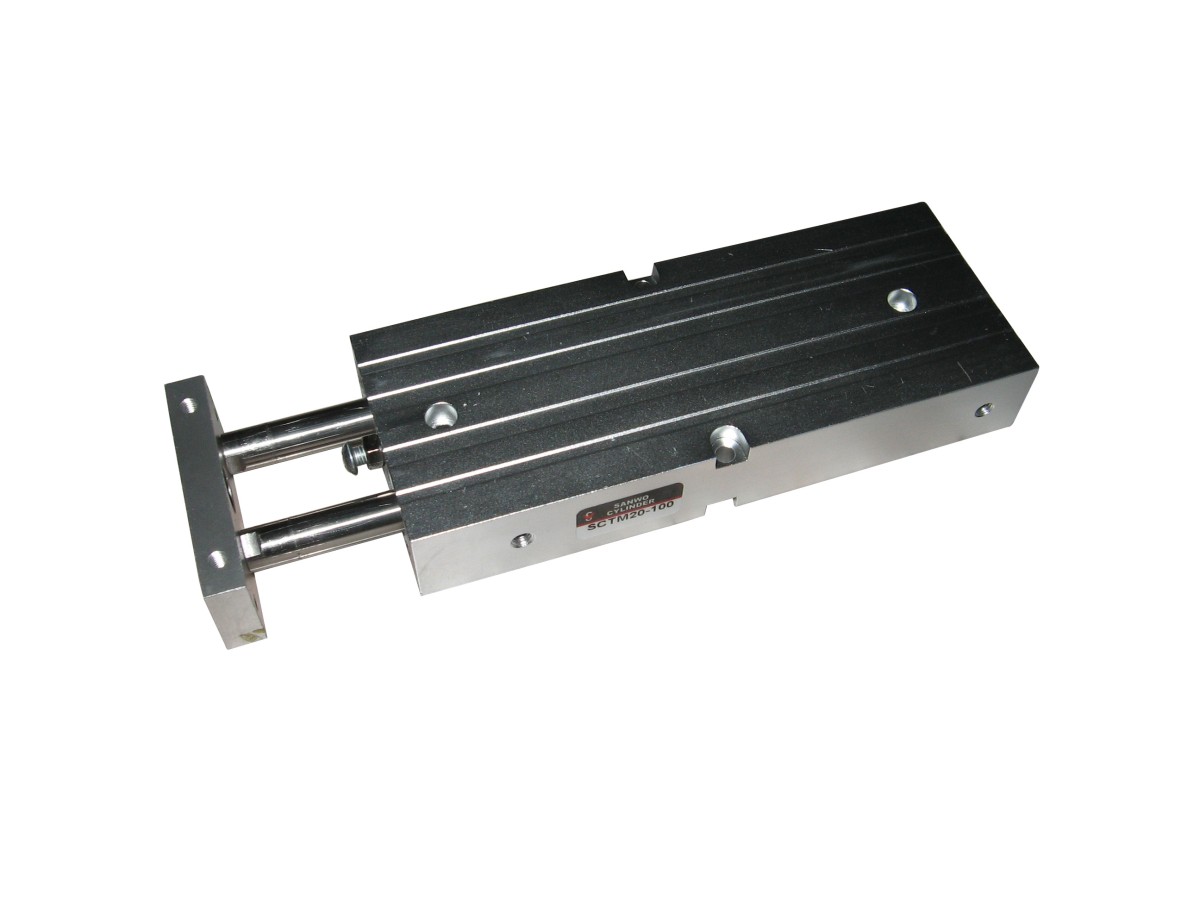

产品介绍 SCTM 系列双缸气缸
缸径（mm） | 10 | 16 | 20 | 25 | 32 | 工作介质 | 经过滤的压缩空气 | 动作型式 | 双动 | 耐压试验压力 | 1.0Mpa（10kgf/cm2) | 最高使用压力 | 0.8Mpa(8kgf/cm2) | 最低工作压力 | 0.1Mpa（1kgf/cm2) | 缓冲 | 两端橡缓冲 | 环境温度 | (-10℃～60℃) | 结构 | 双气缸（2倍压力） | 轴承 | 滑动轴承 | 活塞杆不转动精度 | ±0.15° | 润滑 | 不需要 | 接管口径 | M5×0.8 |
| 行程/磁性开关 | 缸径 | 标准行程 | 最大行程 | 磁性开关 | (mm) | （mm) | (mm) | 10 | 10,20,30,40,50,60,70 | 75 | D-A83 | 16 | 10,20,30,40,50,60,70,80,90,100 | 100 | 工作电压/电流 | 20 | 10,20,30,40,50,60,70,80,90,100 | 100 | AC110V(5-20mA) | 25 | 10,20,30,40,50,60,70,80,90,100 | 100 | DC24V(5-40mA) | 32 | 10,20,30,40,50,60,70,80,90,100 | 100 |
|
|
|
|
| | 使用注意事项： |
|
|
|
|
|
| | 1、使用的电压及电流避免超负荷。 |
|
|
|
|
|
| | 2、严禁磁性开关直接与电源接通，必须同负载串联使用。 |
|
|
|
| | 3、严禁有其它强磁体靠近磁性开关，如有应屏蔽。 |
| |
