LabSmith高压电源HVS448
?
简介
HVS448系列高压电源是美国LabSmith公司研发的一款8通道的高压可编程电源。HVS448提供的编程时序控制，可满足复杂的电泳测试系统要求，广泛应用于微流控、压电陶瓷、MEMS等领域。HVS448创新的电压输出/监测，以及其开创性的序列编程环境，使得整个MEMS或者微系统实验简单而安全。
规格参数
HVS448高压电源规格 |
型号 | 最大输出电压(±V) | 最大差分电压(V) | 最大输出电流(±mA) | 最大差分电流(±mA) | 电流分辨率(nA) | 电压分辨率(mV） |
8000D | 4000 | 8000 | 2.5 | 1.8 | 250 | 150 |
8000D-LC | 4000 | 8000 | 0.72 | 0.09 | 13 | 150 |
6000D | 3000 | 6000 | 3.2 | 2.4 | 300 | 100 |
6000D-LC | 3000 | 6000 | 0.96 | 0.12 | 15 | 100 |
3000 | 3000 | 3000 | 6.0 | 4.8 | 300 | 100 |
3000-LC | 3000 | 3000 | 1.9 | 0.24 | 15 | 100 |
3000D | 1500 | 3000 | 6.0 | 4.8 | 500 | 50 |
3000D-LC | 1500 | 3000 | 1.9 | 0.24 | 25 | 50 |
1500 | 1500 | 1500 | 12 | 10 | 500 | 50 |
1500-LC | 1500 | 1500 | 4.0 | 0.50 | 25 | 50 |
800 | 800 | 800 | 25 | 20 | 1000 | 25 |
800-LC | 800 | 800 | 8.0 | 1.0 | 50 | 25 |
400 | 400 | 400 | 50 | 40 | 2000 | 12 |
200 | 200 | 200 | 100 | 80 | 4000 | 6 |
监测规格参数 |
| 最小 | 最大 |
监测时间分辨率 | - | 100μs |
电压置位时间 | - | 500μs |
电流置位时间 | - | 10ms |
电源功率参数 |
| 最小 | 最大 |
电压 | - | 100-250VAC 50-60 Hz |
电流 | 1A | - |
物理参数 |
尺寸 | 21 x 24 x 6 cm (8.2 x 9.5 x 2.4”) W x L x H |
材质 | 黑色搪瓷涂层，抗RFI钢外壳 |
功能图解

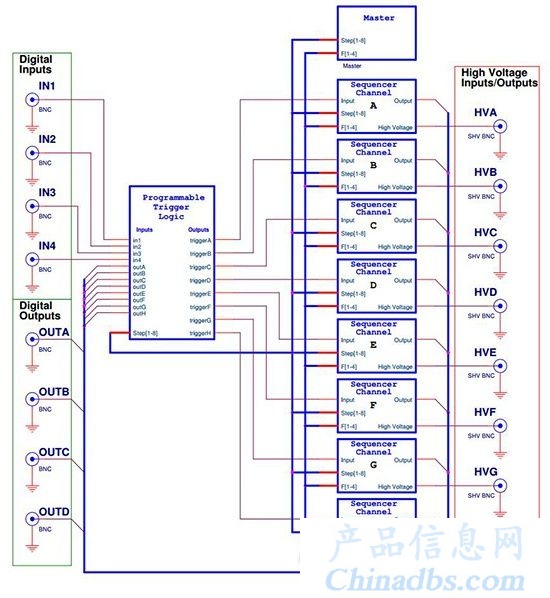

HVS448包括8个独立通道，4个数字输入和4个触发输出，将本系统实验室的其余部分集成在一起，可实时协调、同步和控制其他设备。HVS448的系统架构如下图所示：
?

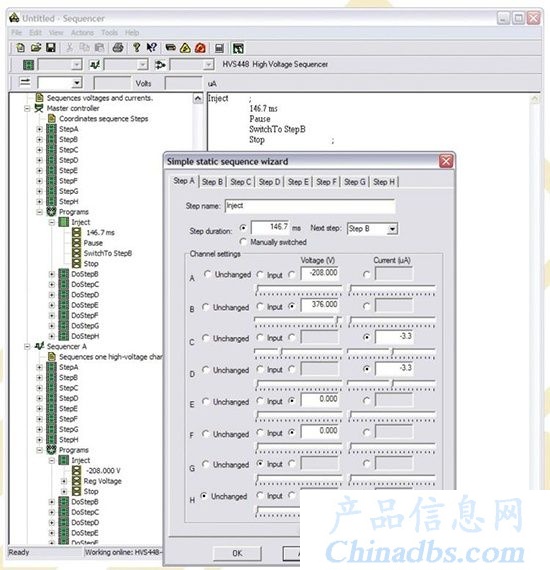

HVS448的关键创新之处在于，它能够根据实时计算、测量或用户所编程序序列，通过不同的模式和设置快速切换通道。Sequence软件为创建复杂的、可适应的、高容错的控件提供了灵活性和便利性。使用设置向导快速生成涉及多个通道的控制方案，并使用代码空间访问高级功能。多通道脉冲序列可以手动或自动启动和切换。也可以使用LabVIEW对程序进行编程。如下图所示是HVS448的时序控制界面：
应用系统
电泳
介电电泳
毛细管电泳
毛细管电色谱（CEC）
微流控
微机电系统
芯片实验室研究
其它应用
