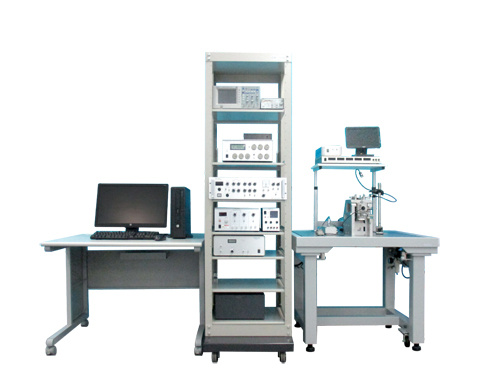

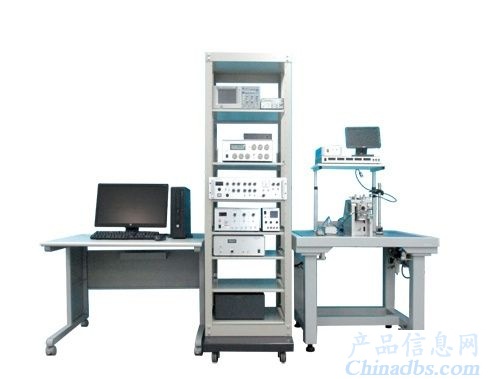

日本RIBM HS-AFM
超高速视频级原子力显微镜
| 产品简介： 超高速视频级原子力显微镜（Sample-Scanning High-Speed Atomic Force Microscope ，HS-AFM SS-NEX）是由日本 Kanazawa 大学 Prof. Ando 教授团队研发的，也是世界上**台可以达到视频级成像的商业化原子力显微镜。HS-AFM突破了传统原子力显微镜“扫描成像速慢”的限制，能够实现在液体环境下超快速动态成像，分辨率为纳米水平。样品无需特殊固定，不影响生物分子的活性，尤其适用于生物大分子互作动态观测。推出至今，全球已有80多位用户，发表 SCI 文章 200 余篇，包括Science， Nature， Cell 等**杂志。 |
技术特征：
| 扫描速度快 | 探针小，适用于生物样品 | 自动校正，适合长时间测样 |
| ◆ 扫描速度最高可达 20 frame/s ◆ 有 4 种扫描台可供选择 | ◆ 悬臂探针共振频率高，弹簧系 数小。避免了对生物样品等的损伤 | ◆ 悬臂探针可自动漂移校准， 适用于长时间观测。 |

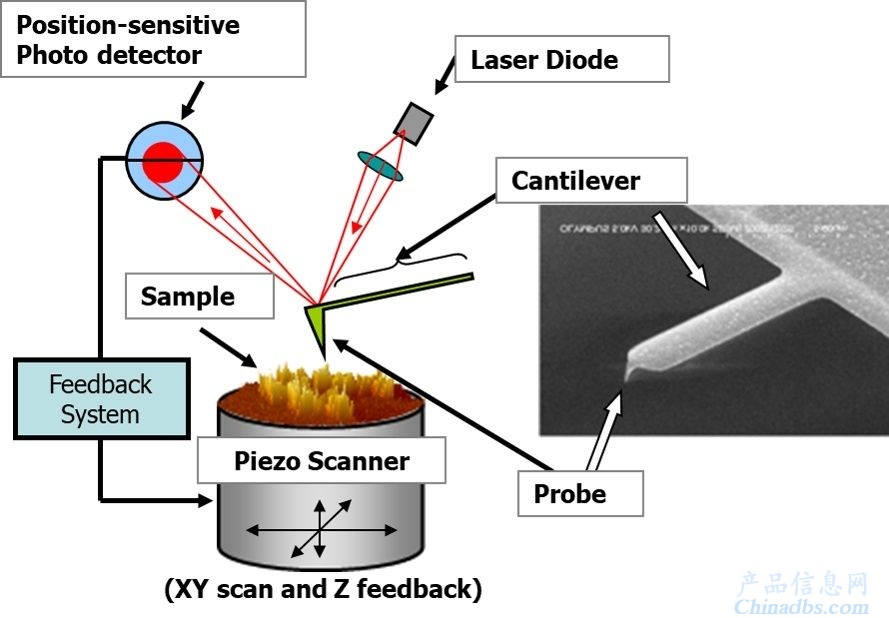

技术原理：
超高速视频级原子力显微镜应用领域：
应用包括：利用 HS-AFM可在纳米尺度动态实时记录生物大分子的运动以及分子间相互作用
超高速视频级原子力显微镜相关应用案例：

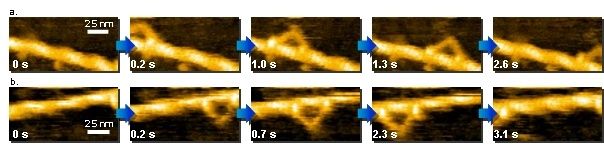

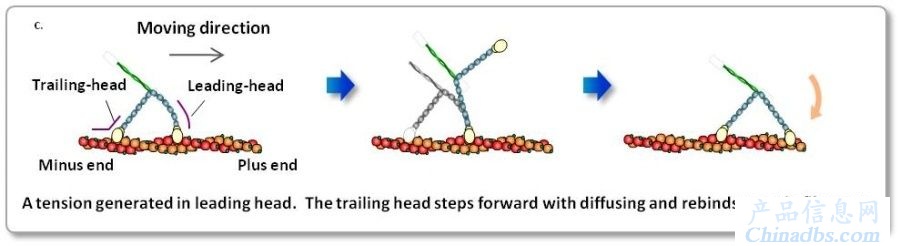

1.Video imaging of walking myosin V 实时观察myosin V蛋白的运动
N. Kodera et al. Nature468， 72 (2010). Kanazawa University

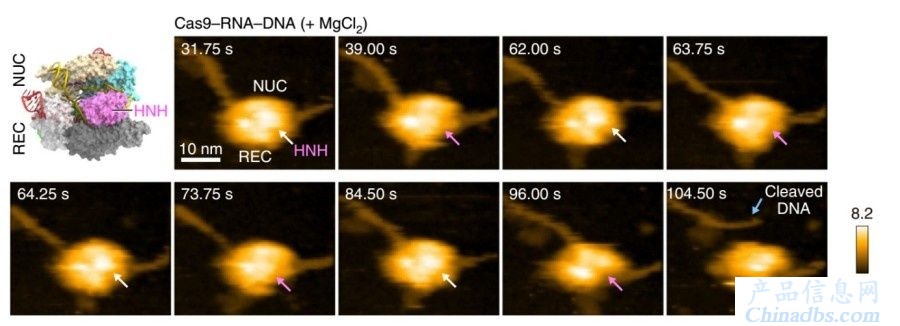

2.Real-space and real-time dynamics of CRISPR-Cas9 实时显示CRISPR基因编辑
Mikihiro et al. Nature Communications， (2017). Kanazawa University
设备规格及参数：
| 标准配置 |
| 扫描速度 scan speed | 50 ms/frame (20 frames/sec) |
| 压电扫描器 piezo range | X: 0.7μm， Y:0.7μm， Z: 0.4μm |
| 样品大小 sample size | 1.5mm in diameter |
| 扫描环境 environment | In liquid/In air |
| 控制系统 control system | PID control， Dynamic PID control |
| significant Function | Scanner active dumping，Drift correction for cantilever excitation |
| 可选配置 |
光照装置 Light irradiation Unit | Light irradiation unit for the experiments with caged compounds. Variable wavelength: 350-560nm |
宽扫描台 wide scanner | 1frames/s；XY：4μm×4μm， Z：0.7μm |
超宽扫描台Amplified ultra wider scanner | 0.1frames/s；XY：30μm×30μm， Z：1.2μm |
微流控系统 Circulation unit | The observation solutions can be exchanged while continuing AFM observation. |
