过程监控与缺陷预警 | 托托科技高精度3D光刻光学实时监控功能深度解析

在传统下沉式3D光刻打印中，用户面临一个普遍痛点：样件从开始打印到最终取出，中间过程完全不可见。曝光参数设置是否合理？当前层是否出现过曝、欠曝、粘膜等问题？这些问题只有在打印全部完成后才能发现。一旦出现问题，不仅浪费了宝贵的材料和机时，更延误了研发进度。

如果能在打印过程中实时看到每一层的曝光成型状态，会怎样？

光学实时监控——所见即所得，精准定位加工

传统3D光刻是一个典型的“黑箱过程”：样件在料池中逐层固化，用户能做的只有等待。直到打印结束、取出样件，才能通过镜检去检查成型质量。托托科技织雀®系列高精度3D光刻设备的光学实时监控功能彻底改变了这一点。

打印过程中，监控画面清晰地显示当前正在曝光的区域轮廓，用户可以直接观察：

l 曝光区域是否完整覆盖了该层图形

l 曝光强度是否适中（过曝或欠曝都能在监控画面中直观反映）

l 在多材料驳接打印场景中，二次套准打印时，可以通过画面确认对准精度，确保驳接误差控制在±5μm以内。

这种可视化不是简单的“画面展示”，而是对每个打印层成型质量的即时反馈。操作人员不需要依赖经验猜测，屏幕上呈现的就是料池中真实发生的情况。

缺陷即时发现

以下几类典型缺陷，在打印进程中即可被捕捉：

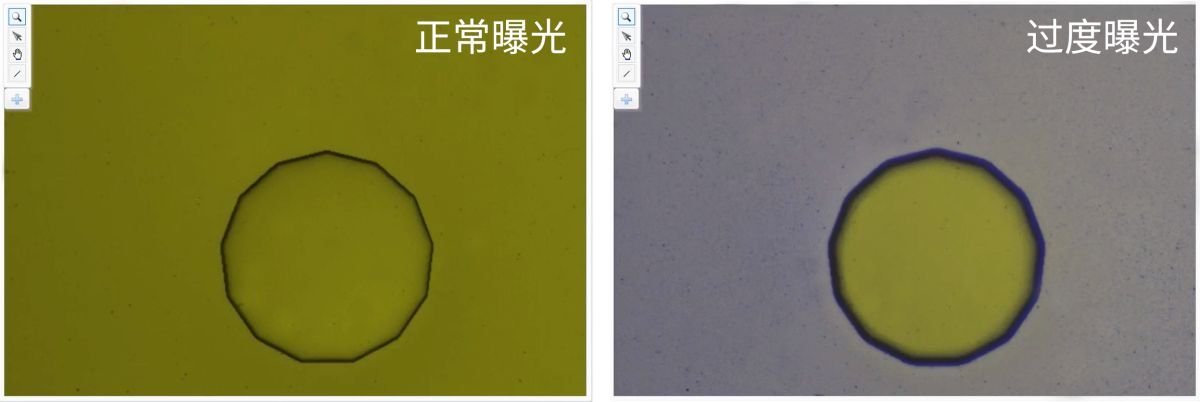

l过曝问题：

如果曝光参数设置不当，过曝会导致边缘出现裙边（溢边）缺陷，树脂过度固化，如下图所示：

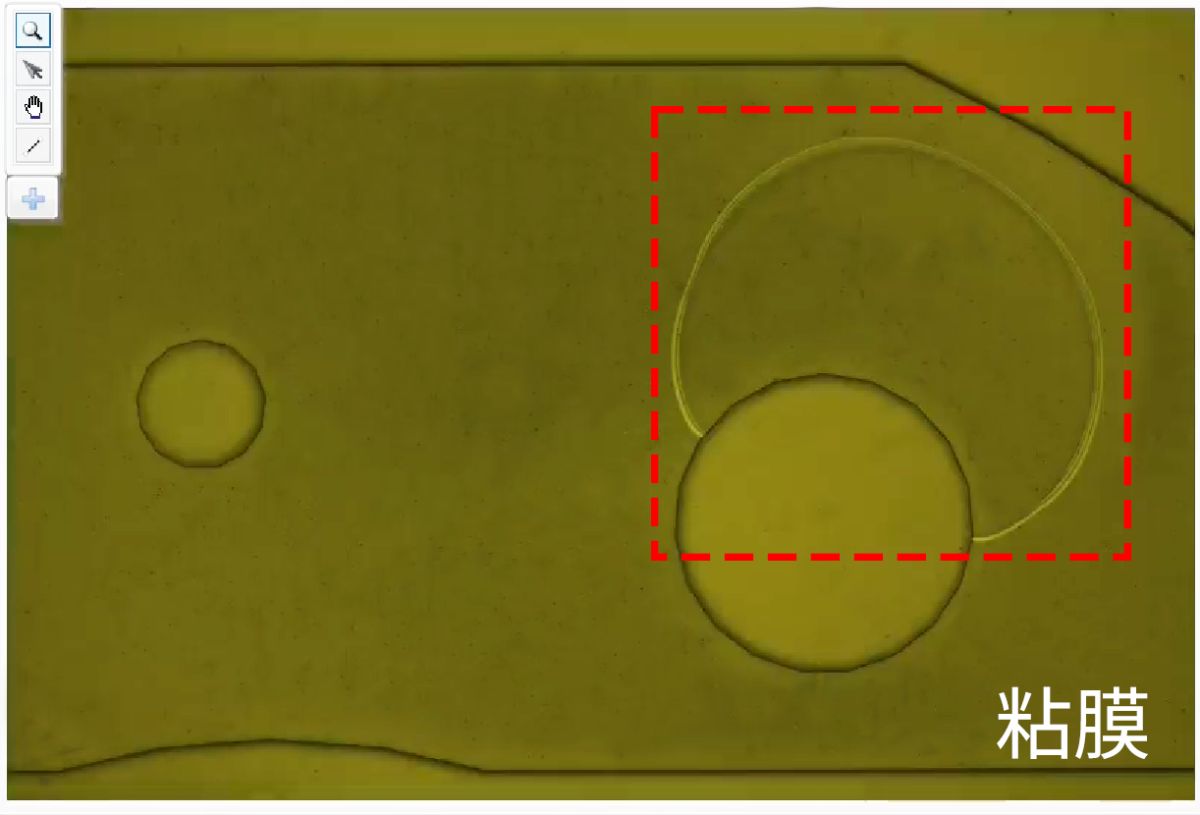

l粘膜问题：

当前打印层与绷膜之间的异常粘连在监控画面中会呈现为已曝光成型的样品层出现不规则形变、拖拽或一直处于清晰状态。

这些问题不再需要等到打印结束才能发现，而是在每一层曝光时就可以观测到，用户可以及时判断是否需要暂停或调整参数，避免错误继续累积。对于微流道芯片、微针阵列、超材料、超表面等对每层质量都有严苛要求的应用而言，光学实时监控功能不是锦上添花，而是确保成品率的必要保障。

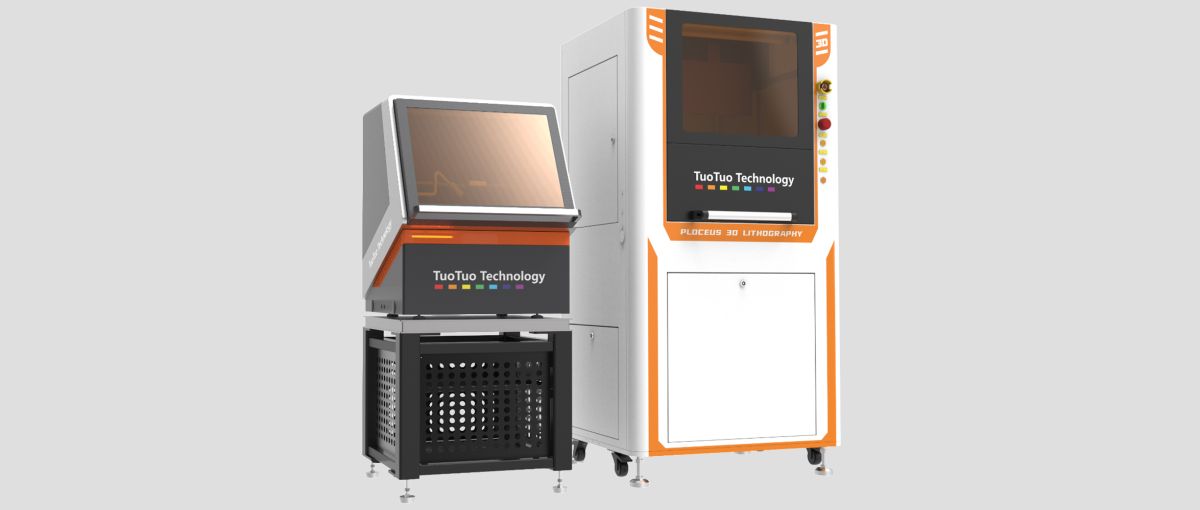

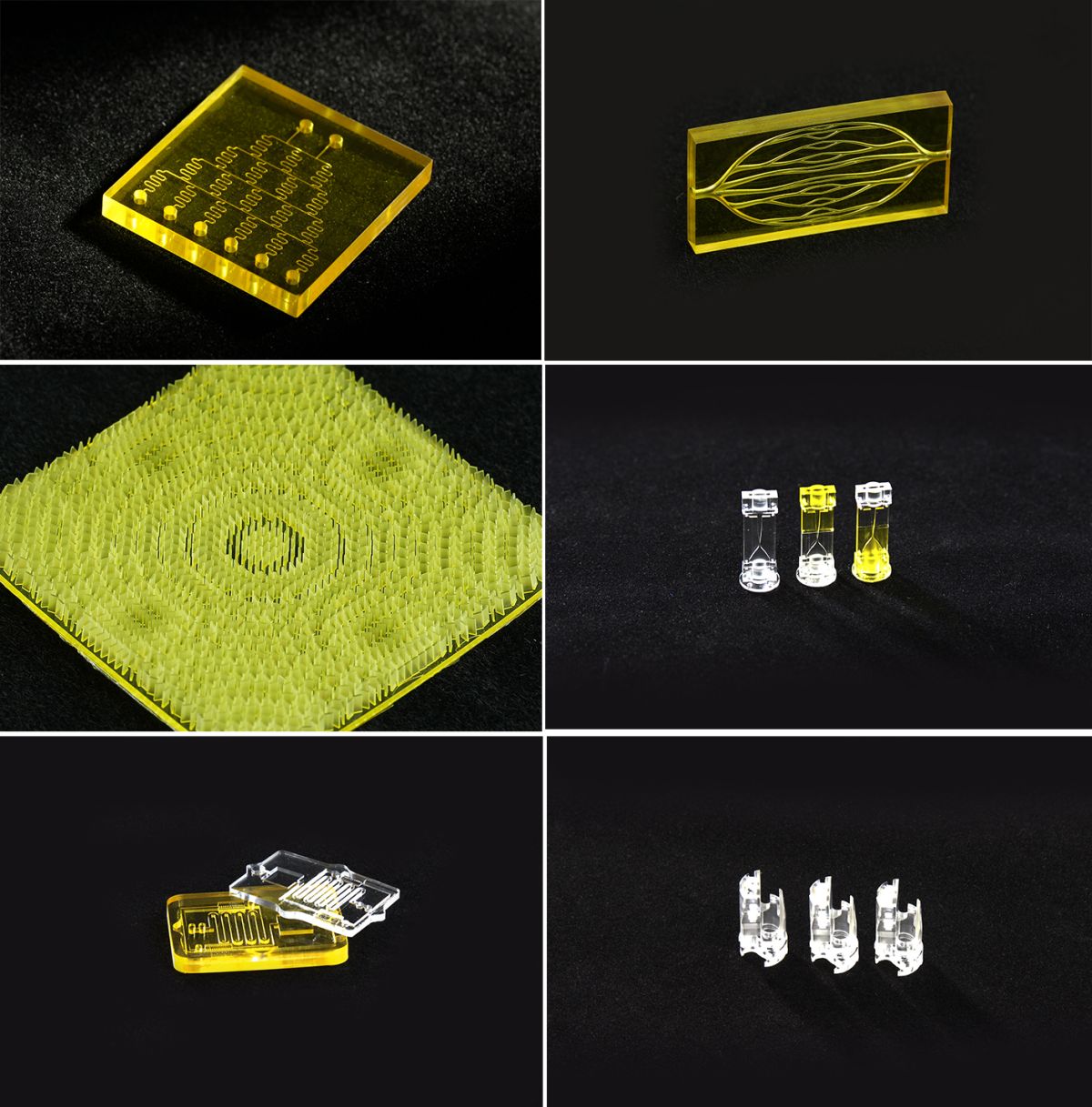

 托托科技织雀®系列高精度3D光刻设备 案例展示

不止监控，更是整套保障体系

光学实时监控并非独立的功能。托托科技织雀®系列高精度3D光刻设备同时配备可视化调平/对焦系统——对焦图像实时显示，轻松解决边缘虚焦问题；在多材料驳接打印场景中，二次套准打印时，可以通过画面确认对准精度；以及自动除泡系统——消除气泡对打印精度的干扰。三者协同工作，确保每一层的成型质量都在掌控之中。

托托科技·高精度3D光刻设备：从实验室到产业的实证

超高精度：托托科技提供1 , 2 , 5, 10, 20 μm精度及多精度融合设备，灵活适配不同分辨率需求的科研与工业场景。

复杂结构一体化成型：无需组装，直接打印，直接制造微米级曲面、悬垂、腔体结构。

材料兼容性广：支持多种光敏树脂及陶瓷前驱体，满足不同性能需求。

快速交付：数小时内完成设计迭代，大幅缩短研发周期。

无论您是追求1μm超高分辨率的科研团队，还是需要快速迭代的工业研发，托托科技织雀®系列高精度3D光刻设备都能在数小时内完成复杂微结构一体化成型，让您不再为缺陷后知后觉而焦虑。

即刻关注托托科技，获取更多高精度3D光刻实战案例与技术支持——让每一层曝光，都清晰可见；让每一次打印，都精准抵达。
