3D显微镜/轮廓仪​纳米级至毫米级 表面形貌分析

白光干涉/景深融合/共聚焦 三合一测量

MV-1000神影系列3D显微镜结合高精度扫描和高精度算法， 可以实现纳米级到毫米级尺度 的表面形貌分析，包含粗糙度、台阶、面形轮廓、曲率等多种参数。由于其无接触（无损检测）、对样品表面刚性无要求、精度高、快速扫描等特点，已经被广泛运用于半导体、光学材料、生物芯片、金属表面、精密加工等行业。

多模式：

白光干涉、景深融合、共聚焦、明场观察不同观察模式，一台显微镜实现不同场景测量需求

高精度：

在不同测量模式，可实现亚纳米到纳米级精度的分析结果

快速度：

独有AI算法分析图样，实现“无延迟”的结果输出，体验“一键式”结果测量

模块化：

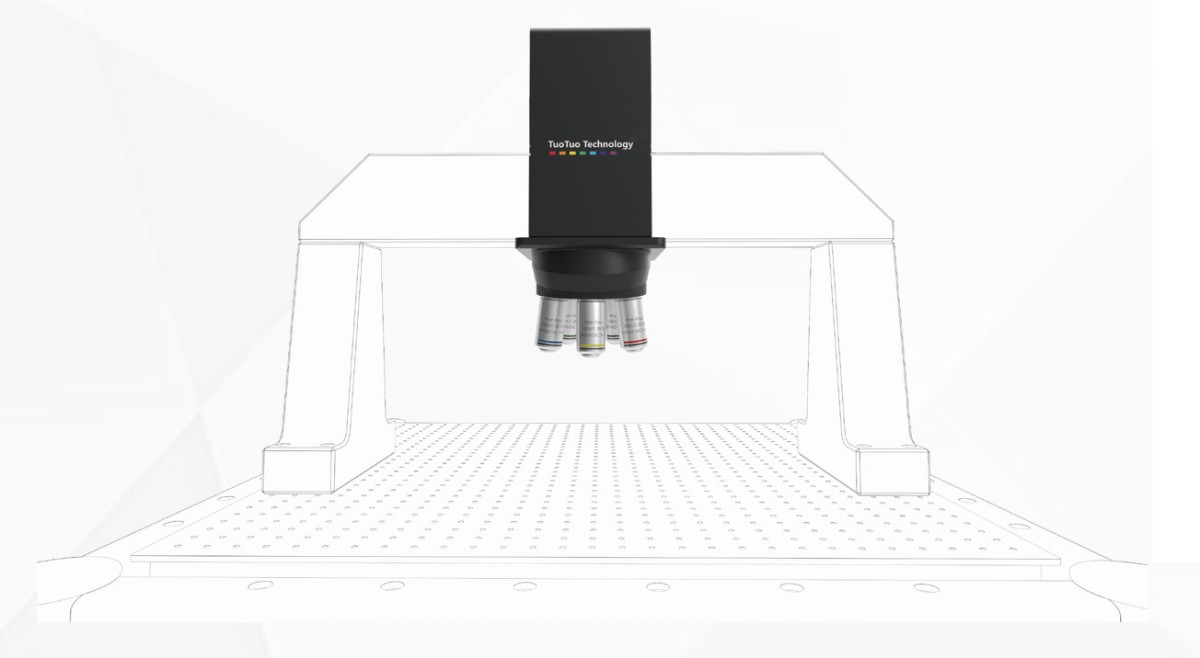

无论是特殊样品需求还是功能需求，可提供“模块化”定制功能产品，满足各类特定场景工作流任务

适用多行业应用需求

MV-1000神影系列显微镜，以其**的光学检测技术，满足不同行业和应用场景的严苛需 求。无论是生物芯片、半导体、光学材料检测，我们都提供定制化的观察和测量解决方案，以适应您的特定需求。

一键测量：简单易用

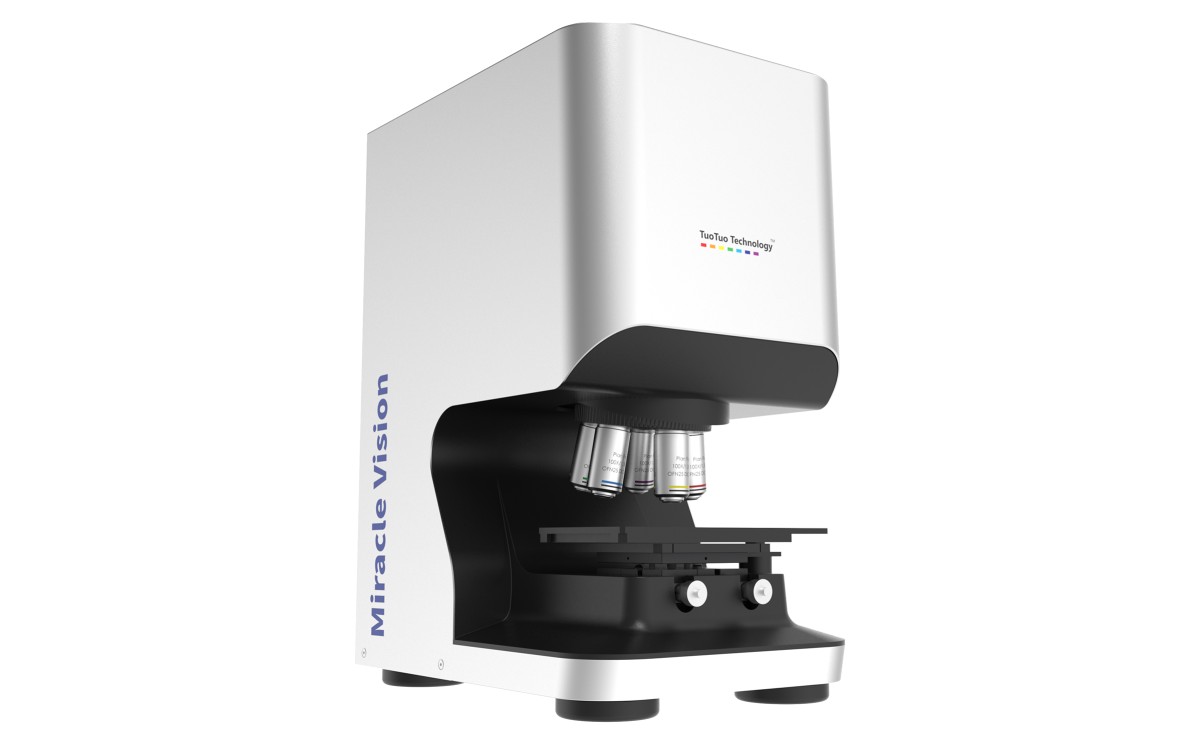

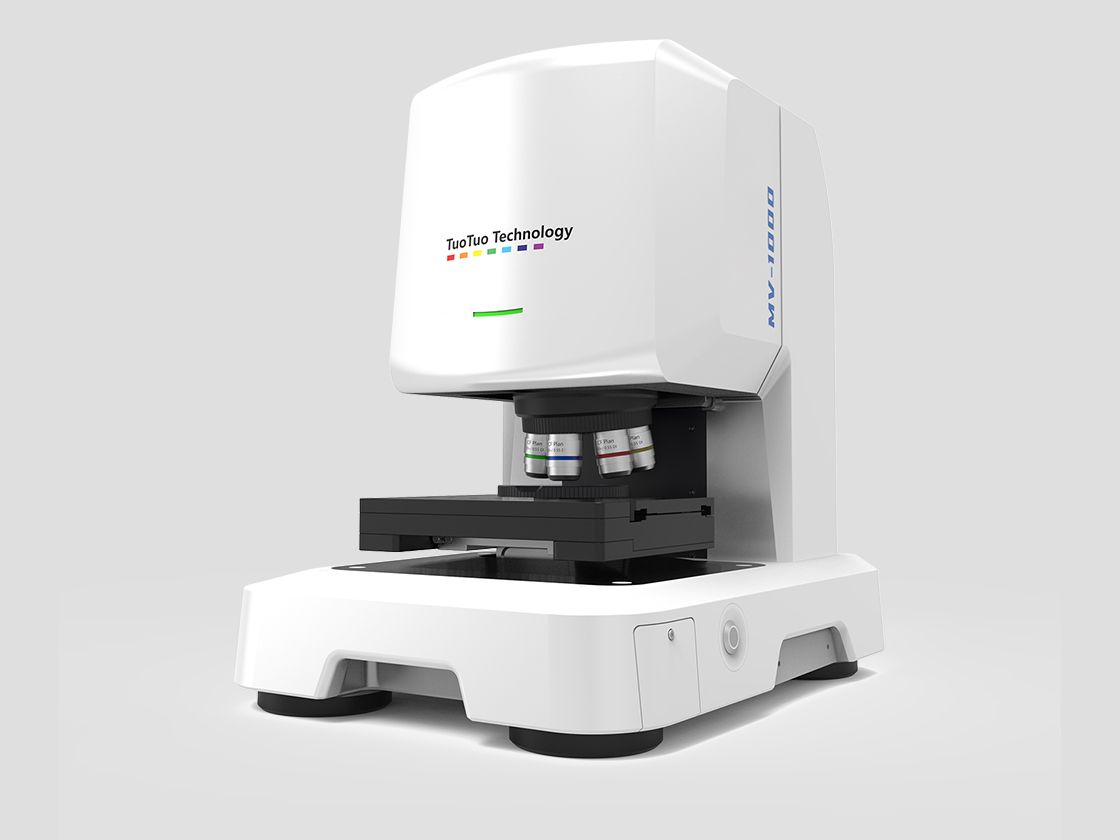

MV-1000神影系列显微镜

MV-1000神影系列显微镜采用前沿的一体化设计理念，将尖端科技与精密工艺**融合。紧凑的内部构造和固定光学元件，不仅确保了操作的便捷性，更大幅提升了系统的稳定性与可靠性，让您的每一次观察都精准无误。

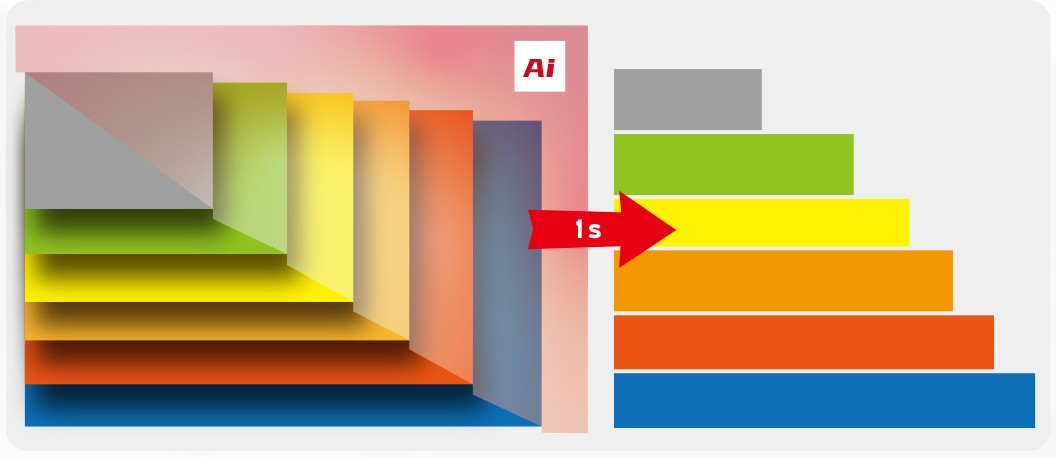

搭载我们**研发的智能优化算法，MV-1000神影系列在任何工作模式下均能提供****的“实时”采集体验，快速响应，无需等待，实时图像采集让微观世界的每一次微妙变化尽在掌握。

深知行业差异化的重要性，MV-1000神影系列允许客户根据特定行业要求定制检测报告。从数据采集到报告生成，每一步都严格遵循您的标准，确保信息的精确传达和高效决策。

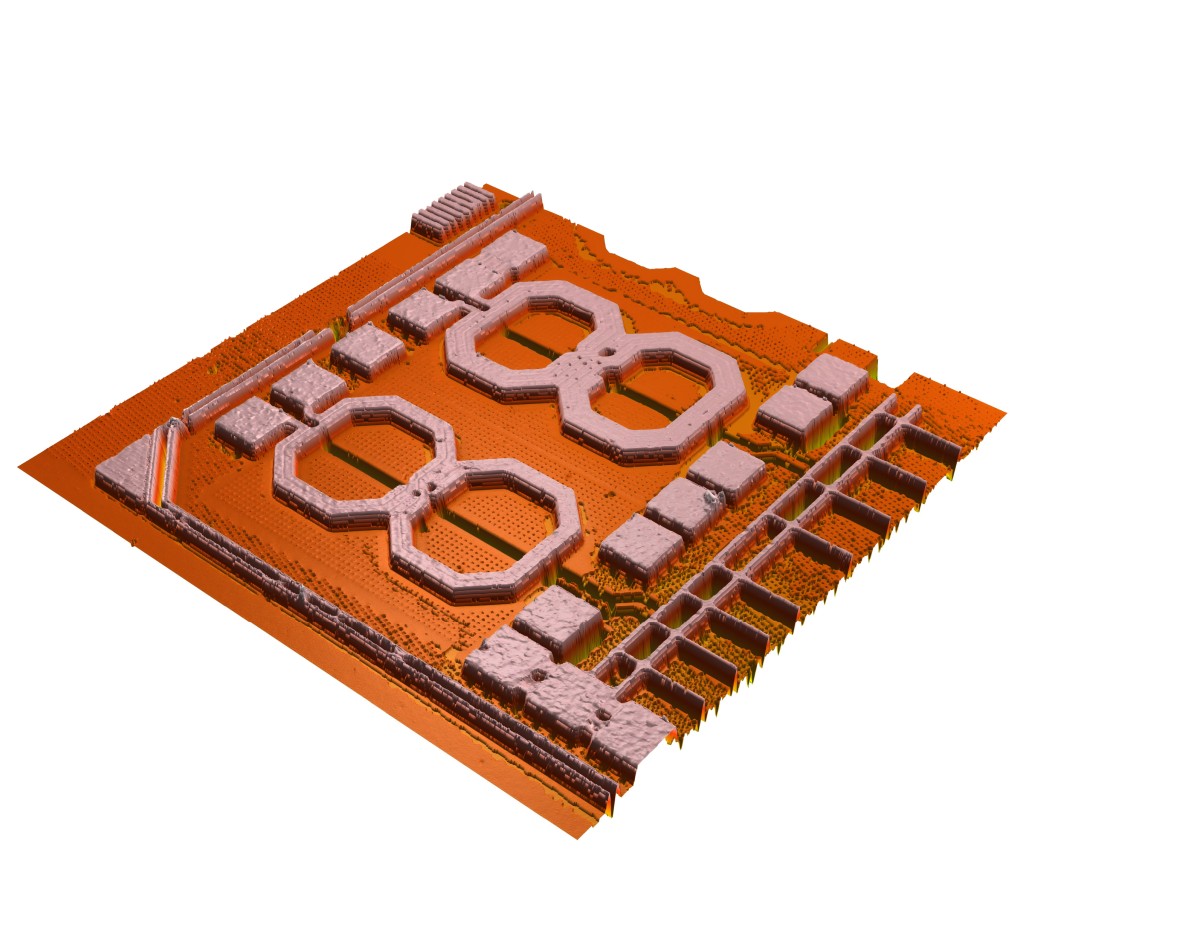

在半导体检测领域，可在线检测晶圆台阶高度、平面度、粗糙度等参数。通过非接触式测量技术，避免晶圆产生划痕缺陷，同时实现高通量测量。

允许大尺寸晶圆拼接，导航寻图，进行快速检测

* 200亿像素融合拼接，支持区域导航功能，快速检测分析

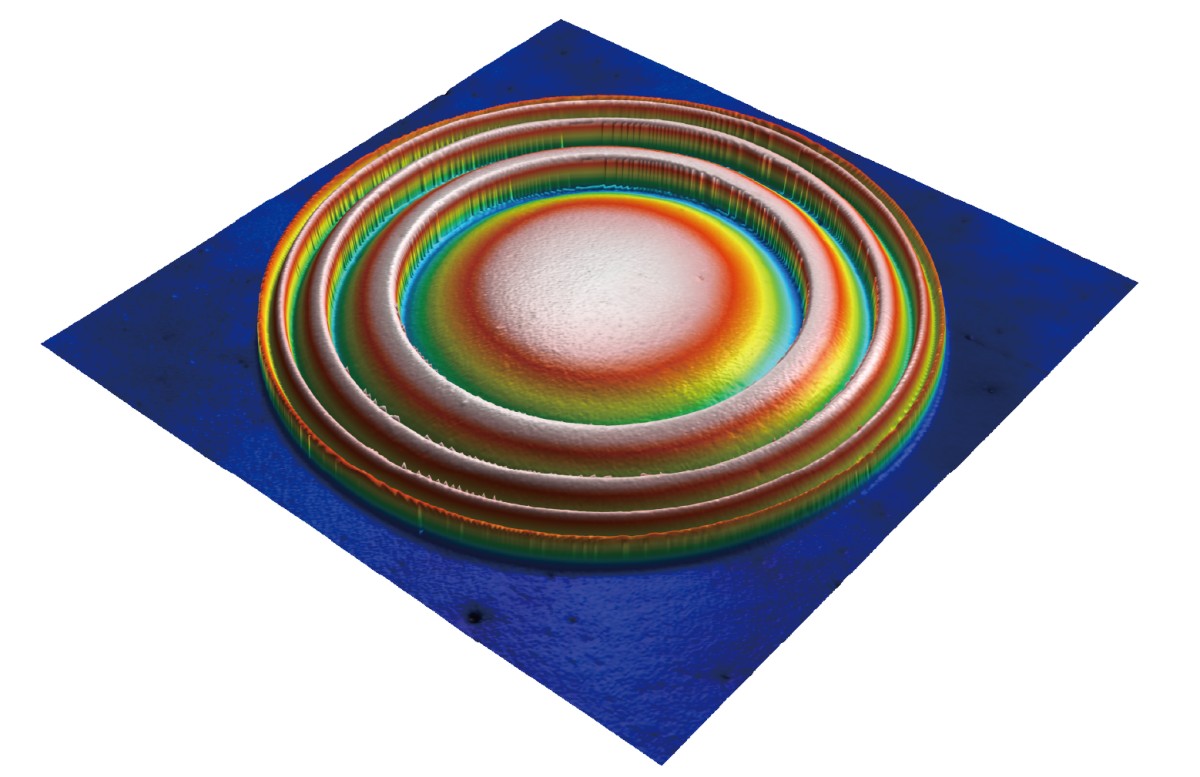

光学材料领域，精密检测技术可以帮助提高光学镜片的产品质量与性能

表面粗糙度、面形等参数是影响光学镜片品控与性能的重要因素

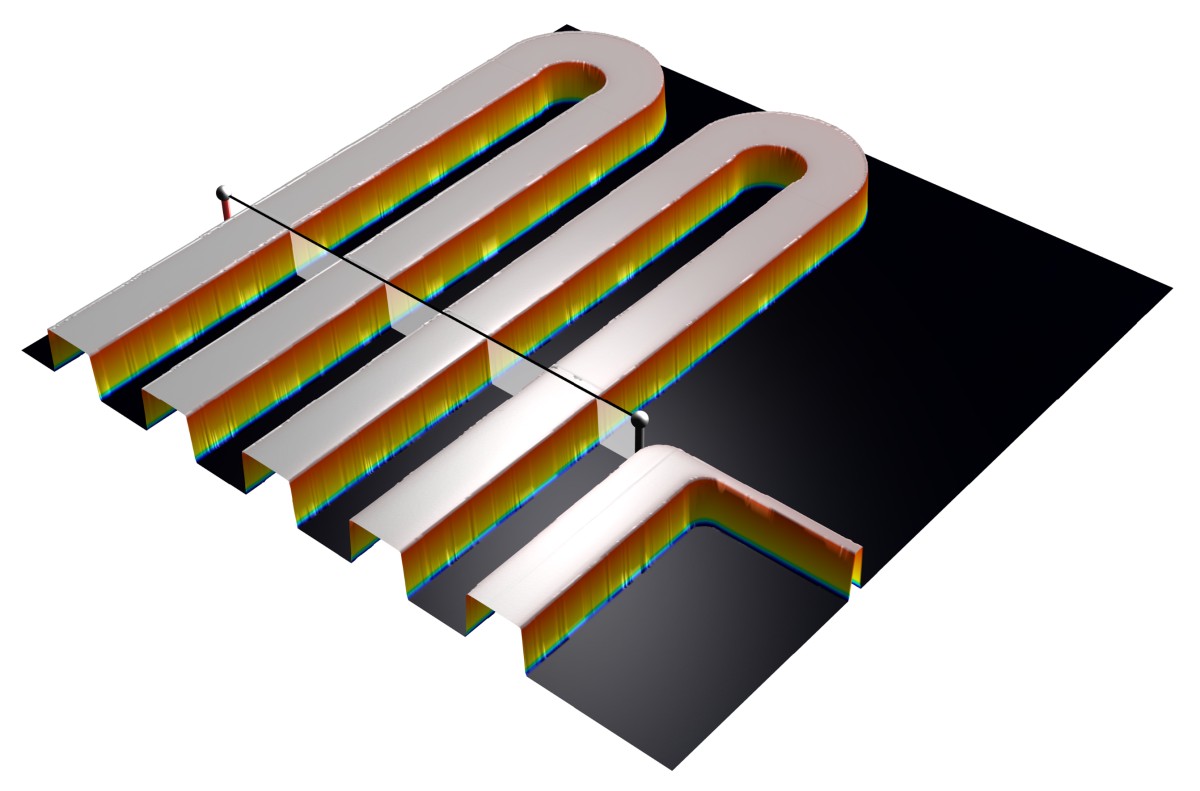

生命科学领域，检测微流控芯片或其母版表面粗糙度 ，以及微流道高度和宽度，实现精确把控微流控芯片的反应效率、 试剂混合程度、以及液体流速等因素

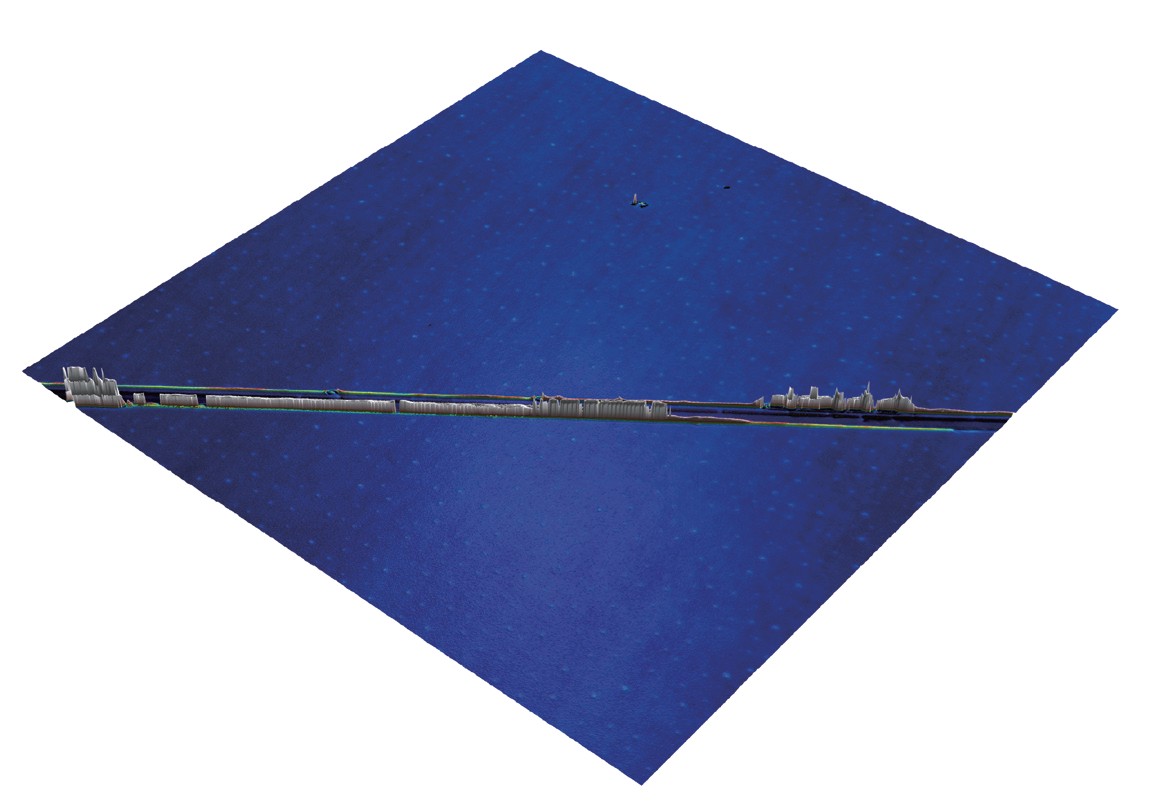

在3C电子产品及精密加工行业中，可快速、高精度地测量产品机加工划痕，粗糙度等指标
